H1.2. Przekrój mostowy

Użytkownik Story

W tym przykładzie obliczymy uśrednione wartości sił, takie jak te mające zastosowanie do przekrojów konstrukcyjnych w procesie projektowania w oparciu o WTG-Merkblatt-M3

Ten przykład należy do Grupy 1 zgodnie z rys. 2.2 w WTG-Merkblatt-M3 i to:

G2: Wartości bezwzględne ze średnimi wymaganiami dotyczącymi dokładności. Obszar zastosowania może obejmować parametry lub badania wstępne, w przypadku gdy planowane są późniejsze badania z większą dokładnością (np. badanie w tunelu aerodynamicznym klasy G3).
R2: Samotny, wszystkie istotne kierunki wiatru z wystarczająco dużą rozdzielczością kierunkową.
Z1: Wartości średnie statystyczne o ile dotyczą stacjonarnych procesów przepływu, w których fluktuacje (np. spowodowane zbliżającymi się turbulencjami przepływu) mogą zostać w wystarczającym stopniu uchwycone za pomocą innych miar.
S1: Efekty statyczne. Wystarczy przedstawić model konstrukcyjny z niezbędnymi szczegółami mechanicznymi, ale bez właściwości masowych i tłumiących.

Wymiary przykładu pokazano na rysunku 1, a założenie wejściowe jest zilustrowane w tabeli 1:

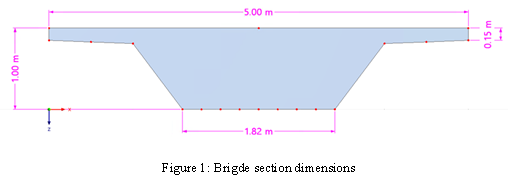

Rysunek 1: Wymiary sekcji mostu

Tabela1: Dane wejściowe przykładu weryfikacji sekcji mostu

W tym przykładzie porównamy średnią wartość siły wiatru w kierunku X między normami EN 1991-1-4 i RWIND. Współczynnik siły c_f,o dla przekrojów mostowych można uzyskać z rysunku 8.3 w normie EN 1991-1-4:

\frac{b}{d_{tot}} = 5 \to C_{fx, 0} = 1.3 (Case a: Construction phase, open parapets and open safety barriers)

Współczynnik siły

Siła w kierunku x - metoda uproszczona

Jeżeli oceniono, że procedura odpowiedzi dynamicznej nie jest konieczna, siłę wiatru w kierunku x można uzyskać za pomocą równania (8.2) w normie EN 1991-1-4:

F_{w} = \frac{1}{2} \cdot ρ \cdot v_{b}^{2} \cdot C \cdot A_{ref, X} = \frac{1}{2} \cdot 1.225 \cdot 30^{2} \cdot 1.85 \times 5 = 5105 N

Siła wiatru w kierunku x

v_b =30 m/s jest istotną prędkością wiatru
C to współczynnik obciążenia wiatrem. C=c_e c_f,x =1.425×1.3=1.85 , gdzie c_e jest współczynnikiem ekspozycji podanym w 4.5, a c_f,x jest podany w 8.3.1(1):

- k_{r} = 0.19 \cdot {(z_{0} / z_{0, 11})}^{0.07} = 0.19 \cdot (0.050 m / 0.050 m)^{0.07} = 0.1900

Współczynnik terenu

\begin{aligned} - c_{r} (z_{e}) = k_{r} \cdot \ln (max \{z_{e}, z_{min}\} / z_{0}) \\ 0.1900 \cdot \ln (max {1.000 m, 2.0 m} / 0.050 m) = 0.7009 \end{aligned}

Współczynnik chropowatości

- v_{m} (z_{e}) = c_{r} (z_{e}) \cdot c_{0} (z_{e}) \cdot v_{b} = 0.7009 \cdot 1.000 \cdot 30.00 m / s = 21.03 m / s

Średnia prędkość wiatru

- q_{b} = (1 / 2) \cdot ρ \cdot v_{b}^{2} = (1 / 2) \cdot 1.225 kg / m^{3} \cdot (30.00 m / s)^{2} = 551 N / m^{2} = 0.551 kN / m^{2}

Referencyjne średnie (bazowe) ciśnienie prędkości

\begin{aligned} - q_{p} (z_{e}) = (1 + 7 \cdot I_{v} (Z)) \cdot (1 / 2) \cdot ρ \cdot v_{m} {(z_{e})}^{2} \\ = (1 + 7 \cdot 0.27) \cdot (1 / 2) \cdot 1.225 kg / m^{3} \cdot (21.03 m / s)^{2} = 785 N / m^{2} \end{aligned}

Szczytowe ciśnienie prędkości

- c_{e} (z) = \frac{q_{p} (z)}{q_{b}} = \frac{785}{551} = 1.425

Wsp. ekspozycji

A_ref,x =5 m² jest powierzchnią odniesienia podaną w 8.3.1

ρ=1,225 kg/m3 jest gęstością powietrza

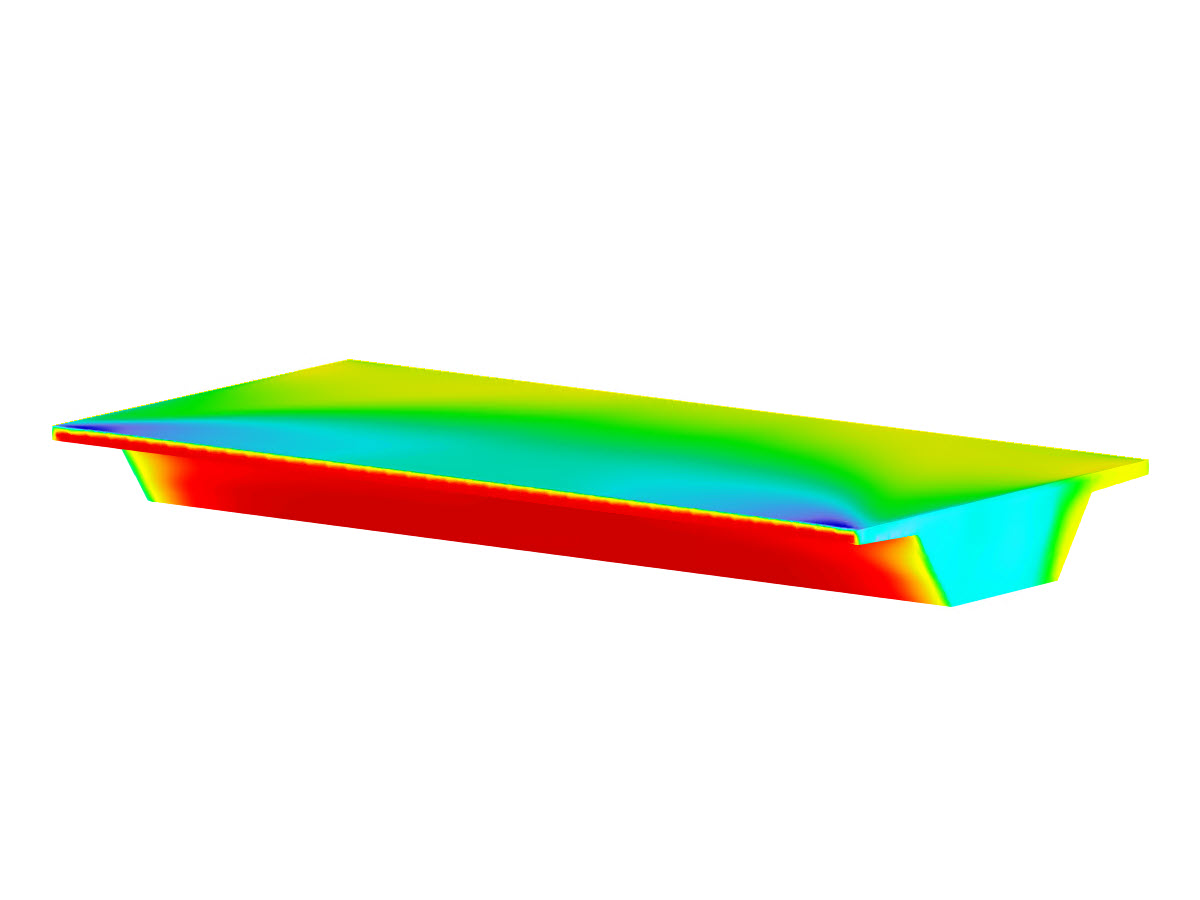

The wyniki sił w RWIND i porównanie z Eurokodem

W RWIND wyniki całkowitych sił wiatru są dostępne w zakładce informacyjnej modelu, jak pokazano na rysunkach 2 i 3. Różnica między scenariuszem krytycznym RWIDN (θ=0°) a Eurokodem wynosi około 5,36% (mniej niż kryteria w WTG = 10%), co pokazuje akceptowalną zgodność:

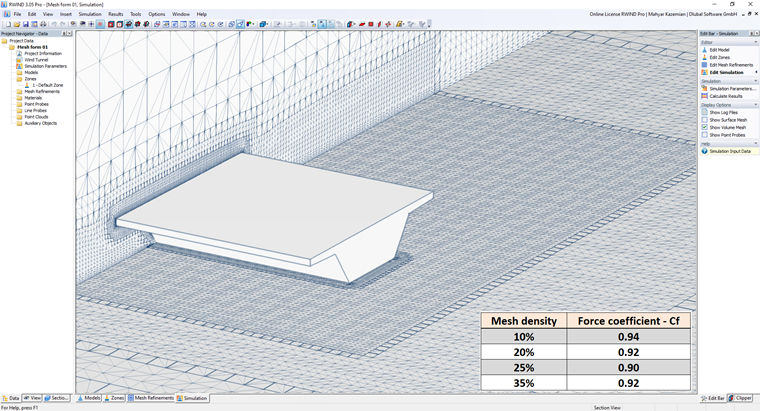

Porównanie wyników między RWIND a Eurokodem

Rysunek 3: Zakładka Informacje w RWIND dotycząca sił wiatru

Rysunek 3: Zakładka Info w RWIND dotycząca Sił Wiatru
