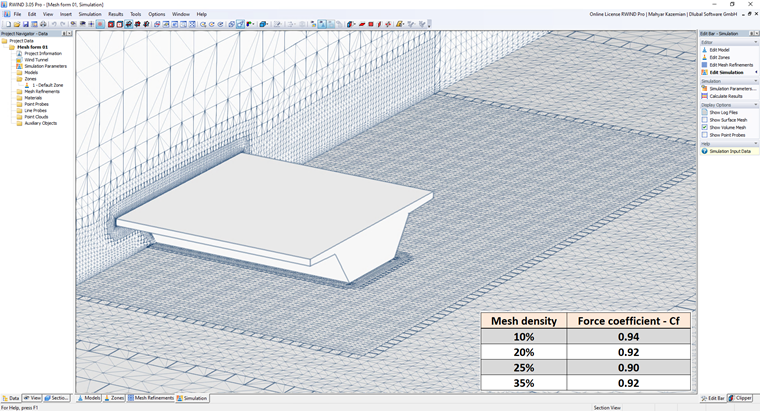

H1.2. Sezione Brigde

Utente Story

In questo esempio, calcoleremo i valori di forza media, come quelli applicabili alle sezioni strutturali nel processo di progettazione sulla base di WTG-Merkblatt-M3

Questo esempio appartiene al gruppo 1 secondo la Figura 2.2 in WTG-Merkblatt-M3 è:

G2: valori assoluti con requisiti di precisione media. L'area di applicazione può includere parametri o studi preliminari quando sono pianificate indagini successive con maggiore precisione (ad esempio, esame in galleria del vento di classe G3).
R2: Solitario, tutte le direzioni del vento rilevanti con risoluzione direzionale sufficientemente fine.
Z1: Valori medi statistici, a condizione che si tratti di processi di flusso stazionari in cui le fluttuazioni (ad esempio, dovute all'avvicinarsi della turbolenza del flusso) possono essere sufficientemente catturate da altre misure.
S1: Effetti statici. È sufficiente rappresentare il modello strutturale con i dettagli meccanici necessari, ma senza proprietà di massa e di smorzamento.

La dimensione dell'esempio mostra la Figura 1, e anche l'ipotesi di input è illustrata come Tabella 1:

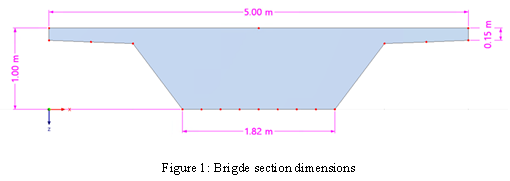

Figura 1: Dimensioni della sezione del ponte

Figura 1: Dimensioni sezione ponte

Tabella1: Dati di input dell'esempio di verifica della sezione del ponte

In questo esempio confronteremo il valore medio della forza del vento in direzione X tra EN 1991-1-4 e RWIND. Il coefficiente di forza c_f,o per le sezioni dei ponti può essere ottenuto dalla Figura 8.3 nella EN 1991-1-4:

\frac{b}{d_{tot}} = 5 \to C_{fx, 0} = 1.3 (Case a: Construction phase, open parapets and open safety barriers)

Coefficiente della forza

Forza in direzione x - Metodo semplificato

Laddove è stato valutato che una procedura di risposta dinamica non è necessaria, la forza del vento in direzione x può essere ottenuta utilizzando l'espressione (8.2) nella EN 1991-1-4:

F_{w} = \frac{1}{2} \cdot ρ \cdot v_{b}^{2} \cdot C \cdot A_{ref, X} = \frac{1}{2} \cdot 1.225 \cdot 30^{2} \cdot 1.85 \times 5 = 5105 N

Forza del vento in direzione x

v_b =30 m/s è la velocità del vento essenziale
C è il coefficiente di carico del vento. C=c_e ⋅c_f,x =1.425×1.3=1.85 , dove c_e è il coefficiente di esposizione dato in 4.5 e c_f,x è dato in 8.3.1(1):

- k_{r} = 0.19 \cdot {(z_{0} / z_{0, 11})}^{0.07} = 0.19 \cdot (0.050 m / 0.050 m)^{0.07} = 0.1900

Coefficiente terreno

\begin{aligned} - c_{r} (z_{e}) = k_{r} \cdot \ln (max \{z_{e}, z_{min}\} / z_{0}) \\ 0.1900 \cdot \ln (max {1.000 m, 2.0 m} / 0.050 m) = 0.7009 \end{aligned}

Coefficiente di rugosità

- v_{m} (z_{e}) = c_{r} (z_{e}) \cdot c_{0} (z_{e}) \cdot v_{b} = 0.7009 \cdot 1.000 \cdot 30.00 m / s = 21.03 m / s

Velocità media del vento

- q_{b} = (1 / 2) \cdot ρ \cdot v_{b}^{2} = (1 / 2) \cdot 1.225 kg / m^{3} \cdot (30.00 m / s)^{2} = 551 N / m^{2} = 0.551 kN / m^{2}

Pressione cinetica media di riferimento (di base).

\begin{aligned} - q_{p} (z_{e}) = (1 + 7 \cdot I_{v} (Z)) \cdot (1 / 2) \cdot ρ \cdot v_{m} {(z_{e})}^{2} \\ = (1 + 7 \cdot 0.27) \cdot (1 / 2) \cdot 1.225 kg / m^{3} \cdot (21.03 m / s)^{2} = 785 N / m^{2} \end{aligned}

Pressione cinetica di picco

- c_{e} (z) = \frac{q_{p} (z)}{q_{b}} = \frac{785}{551} = 1.425

Coefficiente di esposizione

A_ref,x =5 m² è l'area di riferimento data in 8.3.1

ρ=1.225 kg/m3 è la densità dell'aria

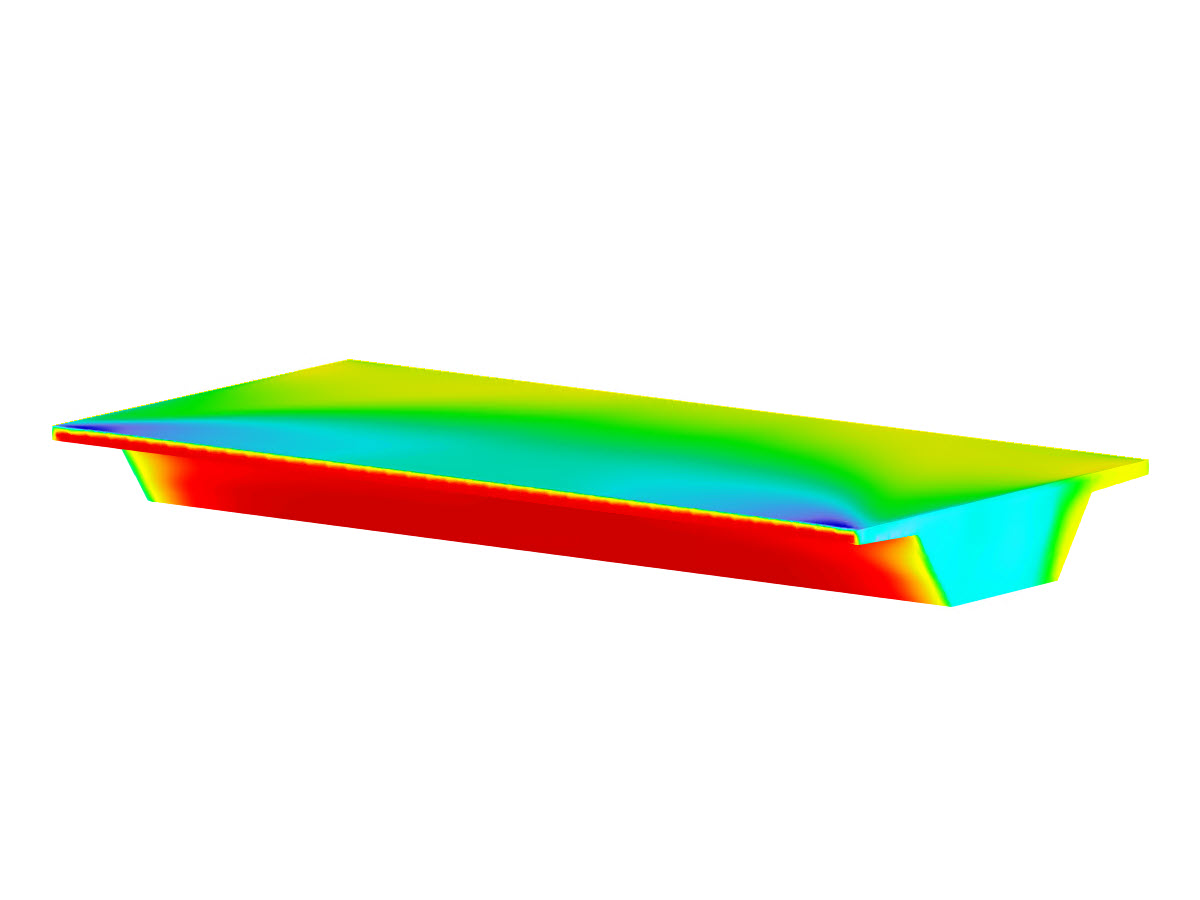

The force risulta in RWIND e confronto con l'Eurocodice

In RWIND i risultati delle forze del vento totali sono disponibili nella scheda informazioni del modello di modifica, come mostrato nella Figura 2 e nella Figura 3. La differenza tra lo scenario critico della direzione del vento RWIDN (θ=0°) e l'Eurocodice è di circa il 5,36% (inferiore ai criteri in WTG = 10%) che mostra un accordo accettabile:

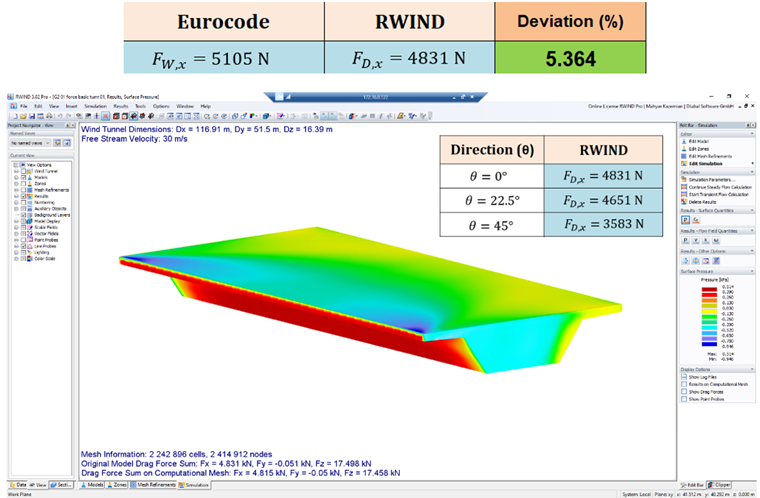

Figura 2: confronto risultati tra RWIND ed Eurocodice

Risultati a confronto tra RWIND ed Eurocodice

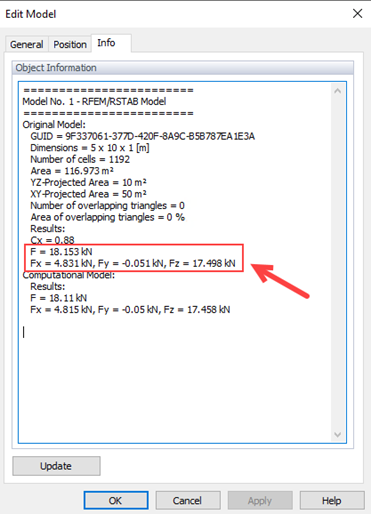

Figura 3: Scheda Info in RWIND relativa alle Forze Vento

Figura 3: Scheda Info in RWIND relativa alle Forze del Vento
