CAD

Sie können Querschnittsgeometrien, die als Umriss- oder Schwerelinienmodell im DXF-Format vorliegen, importieren und als Basis für die Modellierung nutzen.

Den Import starten Sie im Menü Datei über Importieren → DXF. Nach Auswahl der zu importierenden DXF-Datei sind weitere Einstellungen im Importdialog vorzunehmen.

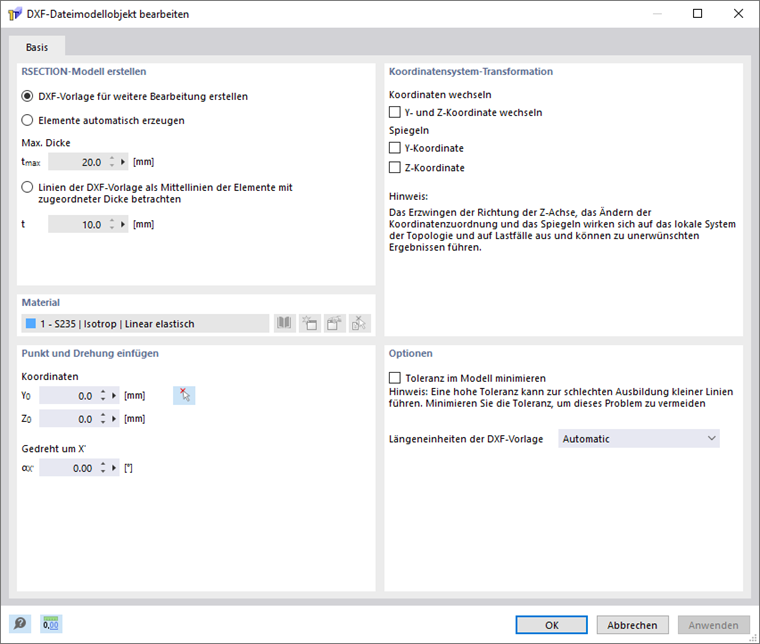

Dialog 'DXF-Dateimodellobjekt bearbeiten'

RSECTION-Modell erstellen

Für die Erzeugung des Querschnitts stehen Ihnen drei Möglichkeiten zur Verfügung:

• DXF-Vorlage für weitere Bearbeitung erstellen
• Elemente automatisch erzeugen
• Linien der DXF-Vorlage als Mittellinien der Elemente mit zugeordneter Dicke betrachten

DXF-Vorlage für weitere Bearbeitung erstellen

Diese Funktion bietet sich bei massiven Querschnitten an, bei denen nur Teile, aber keine Elemente erzeugt werden müssen. Die Linien in der DXF-Datei werden als Linien importiert, sodass Sie diese als Hilfsmittel für die weitere Modellierung nutzen können.

Elemente automatisch erzeugen

Die automatische Erzeugung von Elementen empfiehlt sich, wenn die Umrisslinien des Querschnitts in der DXF-Datei vorliegen. RSECTION ermittelt zwischen parallelen Linien die Mittellinien und erzeugt dann die Elemente samt zugehöriger Teile zwischen den Schnittpunkten. Es werden nur Elemente erzeugt, die die im Feld 'Max. Dicke' definierte maximale Dicke nicht überschreiten.

Linien der DXF-Vorlage als Mittellinien der Elemente mit zugeordneter Dicke betrachten

Liegt die Querschnittsgeometrie als Schwerelinienmodell vor, so können die Linien der DXF-Vorlage als Mittellinien der Elemente betrachtet werden. Die im Feld 't' definierte Dicke wird hierbei allen Elementen samt zugehörigen Teilen gleichermaßen zugeordnet.

Material

Sie können das Material in der Liste der bereits angelegten Materialien auswählen oder auch bearbeiten sowie neu definieren.

Punkt und Drehung einfügen

Sie können den Einfügepunkt manuell angeben oder über die Schaltfläche grafisch im Arbeitsfenster festlegen. Optional ist eine Drehung der DXF-Vorlage möglich. Ein positiver Winkel α rotiert die Vorlage im Uhrzeigersinn.

Koordinatensystem-Transformation

Aktivieren Sie das entsprechende Kontrollfeld, um die Y- mit der Z-Koordinate zu vertauschen oder auch die Y- sowie die Z-Koordinate zu spiegeln.

Optionen

Wenn die 'Längeneinheiten der DXF-Vorlage' nicht automatisch aus der DXF-Datei übernommen werden sollen, können Sie die passende Einheit in der Liste auswählen.
