Mit Öffnungen können Aussparungen in Teilen erzeugt werden.
Begrenzungslinien

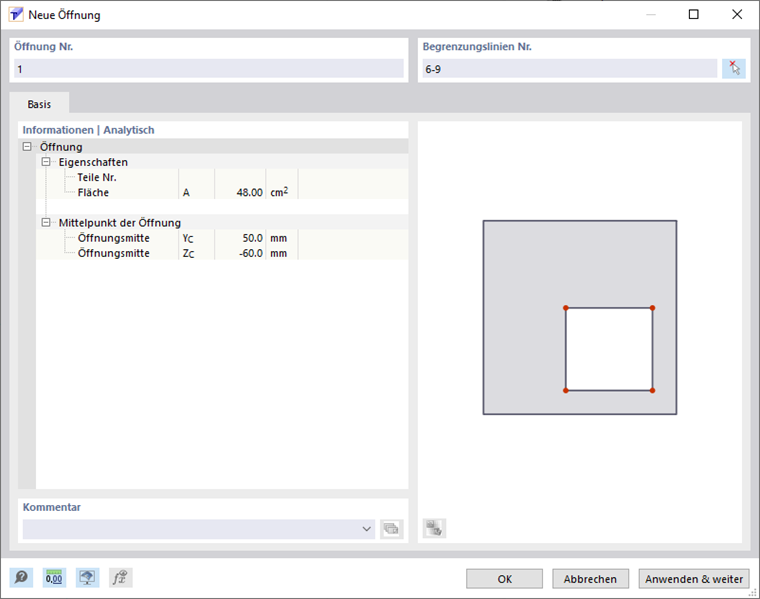

Zur Eingabe einer Öffnung können Sie vorhandene 'Begrenzungslinien' verwenden. Diese Linien müssen einen geschlossenen Polygonzug bilden. Es sind auch Öffnungen am Rand eines Teils zulässig.
Sie können Öffnungen grafisch auch direkt in Teile setzen. Über die Listenschaltfläche sind verschiedene Formen von Öffnungen zugänglich.
Sie können die Öffnung grafisch durch das Aufziehen eines Rechtecks, Kreises etc. definieren. Falls Sie deren 'Begrenzung wählen', erkennt RSECTION die Öffnung automatisch, sobald eine ausreichende Anzahl an Begrenzungslinien feststeht.
Sobald die Umrisslinien definiert sind, wird die Öffnung erzeugt und in das Teil integriert.
Informationen | Analytisch
Dieser Abschnitt bietet eine Übersicht über Eigenschaften der Öffnung wie Flächeninhalt und Lage des Mittelpunkts.
