Otwory

Otwory mogą służyć do tworzenia wycięć w częściach.

Linie graniczne

W celu wprowadzenia otworu można wykorzystać istniejące 'Linie graniczne'. Linie te muszą tworzyć zamkniętą linię łamaną. Otwory na krawędzi części są również dozwolone.

Otwory można również umieszczać graficznie bezpośrednio w elementach. Za pomocą przycisku na pasku narzędzi można rozwinąć listę różnych kształtów otworów.

Otwór można zdefiniować graficznie, rysując prostokąt, okrąg itp. W przypadku wybrania granicy ' ', RSECTION automatycznie rozpozna otwór, gdy tylko zostanie określona wystarczająca liczba linii granicznych.

Po zdefiniowaniu konturów otwór jest tworzony i włączany do części.

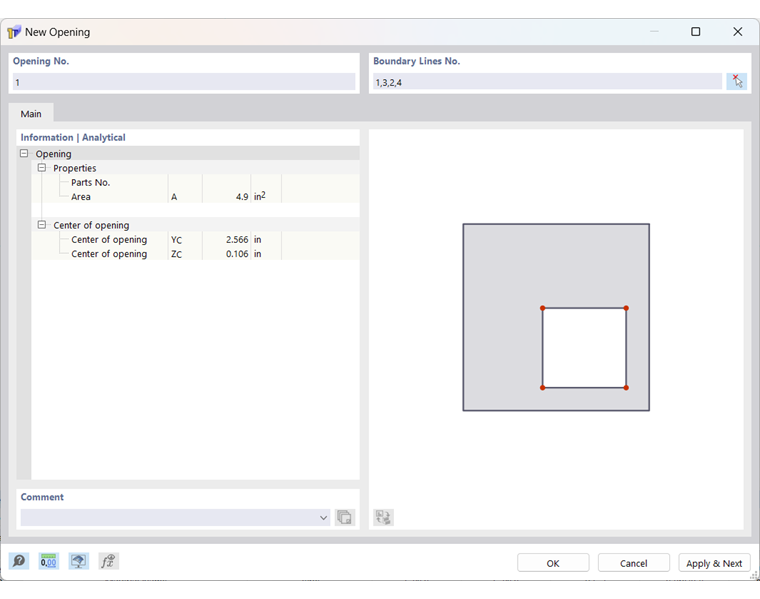

Informacje | Analityczne

Ta sekcja okna zawiera przegląd właściwości otworu, takich jak pole powierzchni i położenie środka.
