Punkty

Geometrię modelu określają punkty. Stanowią podstawę dla linii, a tym samym dla elementów, części i otworów. Podczas graficznego wprowadzania elementów, części lub otworów punkty są generowane automatycznie.

Numer punktu jest nadawany automatycznie, ale można go zmienić. Kolejność nie ma znaczenia dla numeracji. Numeracja nie musi też być ciągła - może posiadać luki.

Informacje

Kolejność numeracji punktów można zmienić w dowolnym momencie za pomocą funkcji zmiany numeracji w menu Narzędzia.

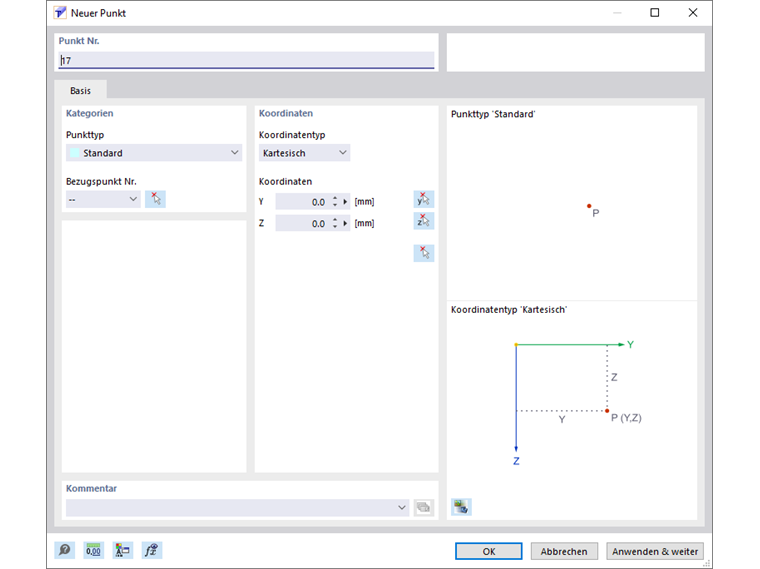

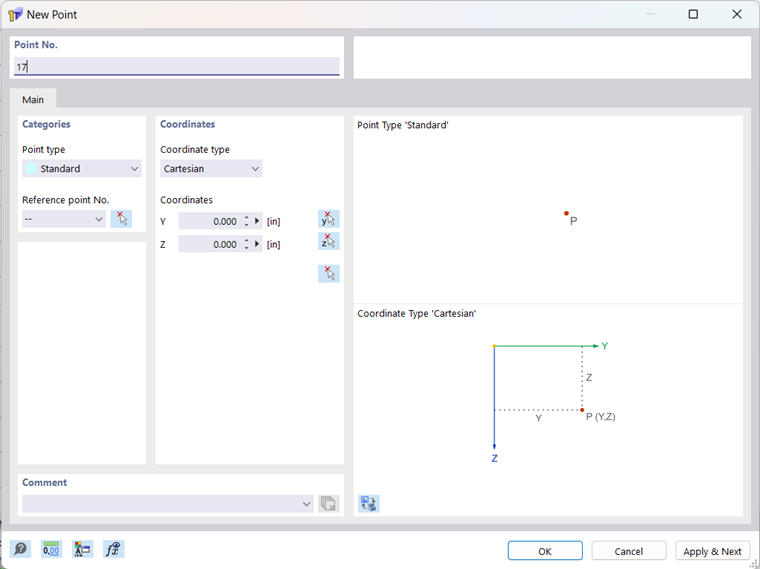

Podstawowe

Zakładka Podstawowe umożliwia zarządzanie najważniejszymi parametrami punktu.

Typ punktu

Na liście dostępne są różne typy punktów.


Standardowy

Ten typ punktu jest używany w najczęstszych przypadkach. Punkty znormalizowane można umieszczać graficznie na płaszczyźnie roboczej lub poprzez określenie współrzędnych w dowolnym miejscu w przestrzeni. Podczas graficznego wprowadzania linii, części lub elementów generowane są również punkty znormalizowane. Punkty znormalizowane są wyświetlane na modelu w kolorze czerwonym.

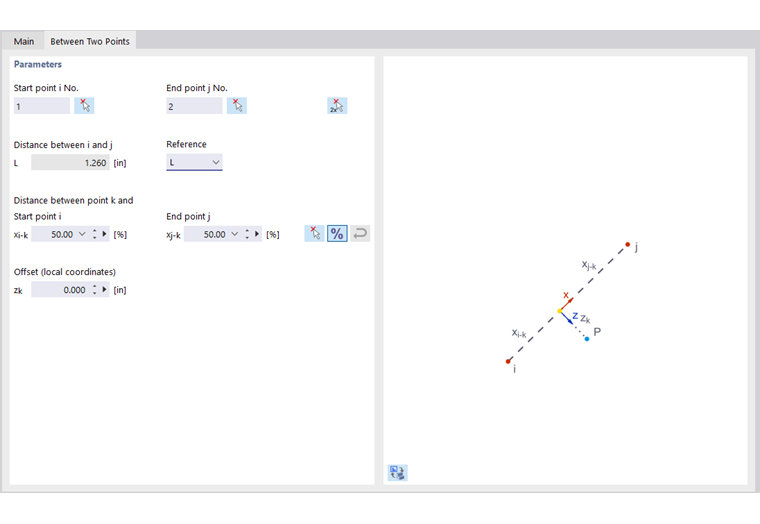

Między dwoma punktami

Punkt leży na linii łączącej dwa inne punkty. W kolejnej zakładce należy podać punkty odniesienia i odległość.

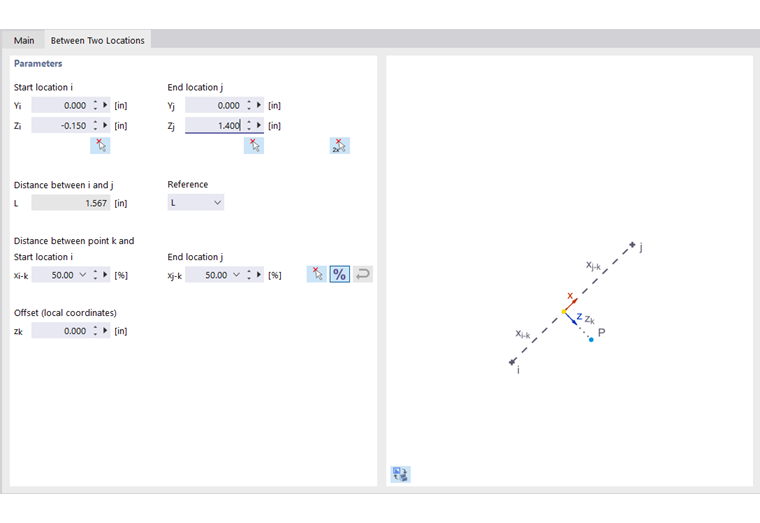

Między dwoma położeniami

Punkt leży na linii łączącej dowolne dwa miejsca. Pozycje i odległość należy podać w kolejnym rejestrze.

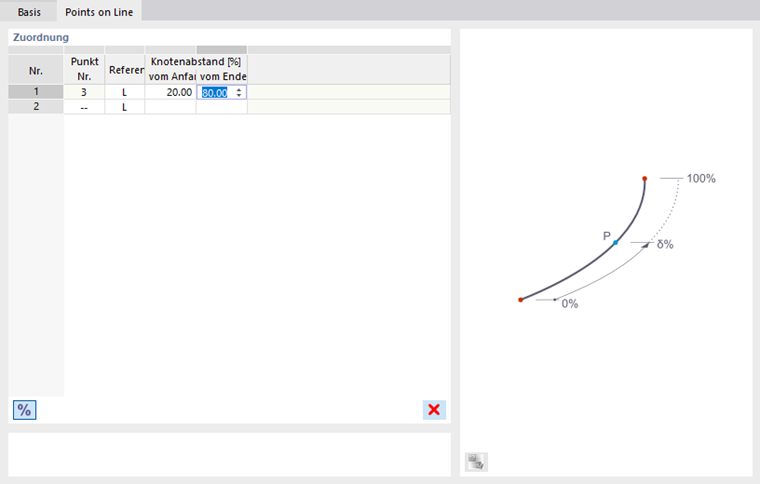

Na linii

W przypadku tego typu punktów linia nie jest dzielona na dwie linie, ale zostaje pozostawiona jako linia. Linię oraz odległość należy zdefiniować w innej zakładce.

Punkt odniesienia

Współrzędne odnoszą się na ogół do początku globalnego układu współrzędnych (wpis ' - '). Możliwe jest również zdefiniowanie współrzędnych względem innego punktu. Jest to przydatne na przykład w celu umieszczenia punktu w pewnej odległości od zdefiniowanej pozycji. W tym celu można wybrać z listy opcję 'Poprzedni'. Punkt odniesienia można również wprowadzić bezpośrednio lub wybrać na modelu za pomocą przycisku Wybierz Indywidualnie .

Typ współrzędnej

Współrzędne punktu są zawsze powiązane z układem współrzędnych opisującym położenie punktu w przestrzeni. Układ współrzędnych należy rozumieć jako prawy. W kartezjańskim układzie współrzędnych osie Y i Z opisują wydłużenie (linie). Oba kierunki współrzędnych są sobie równe.

Współrzędne

Położenie punktu można opisać za pomocą jego współrzędnych Y i Z.

  1. baner.tekst@

Za pomocą przycisku Zastosuj i kontynuuj można zdefiniować kilka punktów bez opuszczania okna dialogowego.

  1. /#

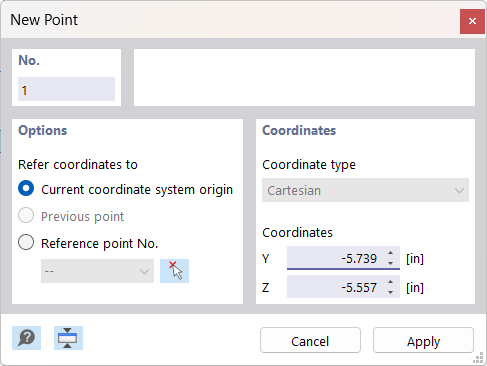

Wyznaczać punkty graficznie

Po wywołaniu okna dialogowego 'Nowy punkt' za pomocą przycisku Nowy węzeł , punkty można wstawiać bezpośrednio, klikając płaszczyznę roboczą.

Punkty są zazwyczaj przyciągane do punktów rastra, które są wyrównane z bieżącym układem współrzędnych. W przypadku ręcznego wprowadzenia współrzędnych w oknie dialogowym można je zastosować za pomocą przycisku Zastosuj. Należy jednak pamiętać, by pozostawić kursor myszy w oknie dialogowym, aby wprowadzony wpis nie został nadpisany przez nową pozycję.
