Biblioteka przekrojów

Wiele przekrojów zapisanych jest w bazie danych. Biblioteka jest dostępna w sekcji 'Nazwa' za pomocą przycisku (patrz obrazek Nowy przekrój ).

Biblioteka przekrojów z typami przekrojów

Biblioteka podzielona jest na sekcje zawierające różne typy przekrojów. Po wyszukaniu kategorii przekroju należy kliknąć przycisk z odpowiednim symbolem.

Wybór znormalizowanego przekroju stalowego

W przypadku przekrojów należących do kategorii 'Znormalizowane - Stal' pojawia się kolejne okno dialogowe, w którym można wybrać przekrój.

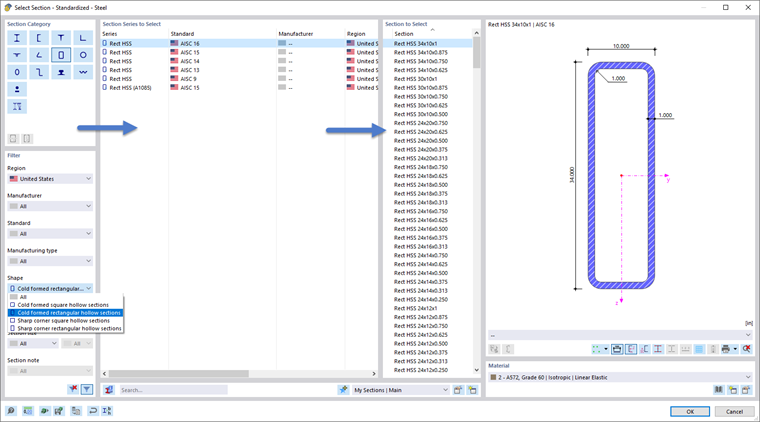

Wybór prostokątnego przekroju pustego walcowanego na gorąco

Wybór przekroju ułatwiają następujące funkcje:

• W sekcji 'Filtry' (po lewej stronie) dostępne są odpowiednie kryteria pozwalające zredukować liczbę przekrojów.
• Skorzystaj z wyszukiwania pełnotekstowego w polu 'Wyszukaj'.

Aby wybrać inny typ przekroju, należy kliknąć przycisk , aby zastosować grubość z określonej powierzchni w oknie graficznym.

Ustawianie filtrów

Sekcja Filtry oferuje różne możliwości wyboru. Przekroje można filtrować według określonych kryteriów, ograniczając w ten sposób liczbę wyników (zob. rysunek Wybór prostokątnego przekroju zamkniętego).

Grupa przekrojów do wybrania

W środkowej sekcji należy zdefiniować Grupę przekrojów, w której skatalogowany jest profil. Grupy są posortowane według normy, producenta, regionu i rodzaju produkcji. Kolejność sortowania można zmieniać, klikając nagłówki kolumn.

Przycisk w dolnej sekcji można sprawdzić właściwości wybranego przekroju.

Przekrój do wybrania

W prawej części okna można wybrać Przekrój, który ma zostać zastosowany w modelu.

Kliknięcie przycisku OK lub naciśnięcie klawisza Enter powoduje przeniesienie wybranego przekroju do okna dialogowego 'Nowy przekrój'.

Przekroje złożone

Ta sekcja okna umożliwia tworzenie kombinacji znormalizowanych przekrojów według parametrów. Użytkownik powraca do okna dialogowego 'Nowy przekrój', które zawiera teraz dodatkową zakładkę.

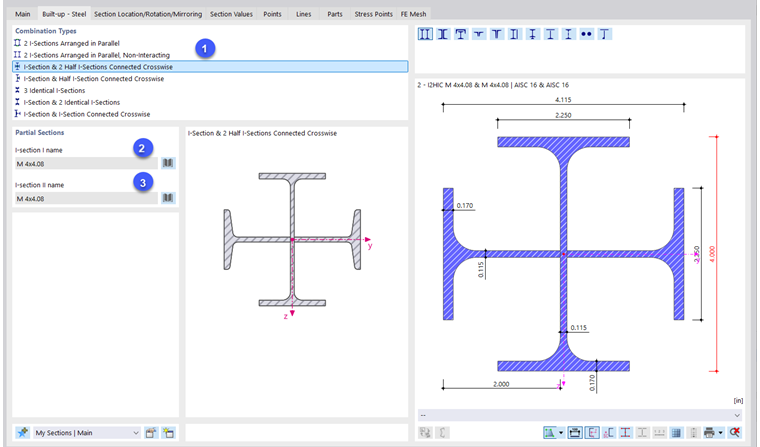

Definiowanie przekroju złożonego

W sekcji 'Typy kombinacji' należy zdefiniować rozmieszczenie przekrojów (1). W sekcji 'Przekroje' można użyć przycisku Wybierz kolejno odpowiednie przekroje z biblioteki (2) (3).

Przekroje cienkościenne i masywne

W przypadku wybrania w bibliotece przekroju cienkościennego lub masywnego można zdefiniować jego parametry geometryczne w oknie dialogowym 'Nowy przekrój'. Służy do tego dodatkowa zakładka.

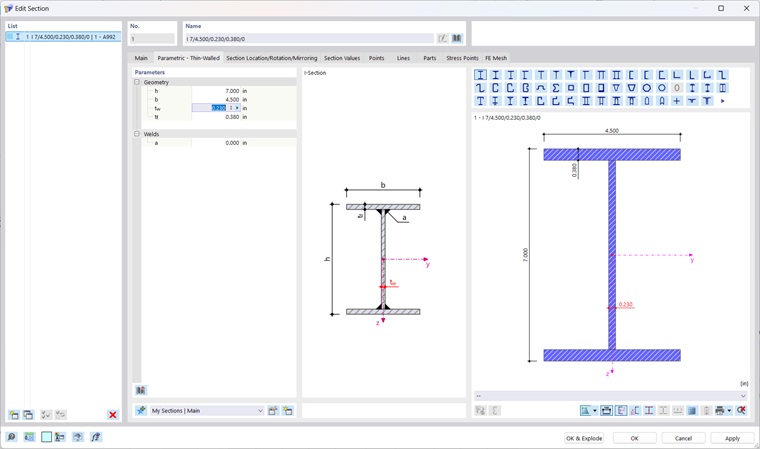

Definiowanie przekroju parametrycznego

Ulubione przekroje

Często używane przekroje można zapisać jako Moje przekroje . W kolejnych projektach będą one dostępne jako preferowane przekroje ("Ulubione").

Aby zapisać bieżący przekrój jako ulubiony, po zdefiniowaniu przekroju lub parametrów definicji należy kliknąć przycisk w dolnej części biblioteki . Przekrój zostanie zapisany w kategorii 'Moje przekroje | Główne'.

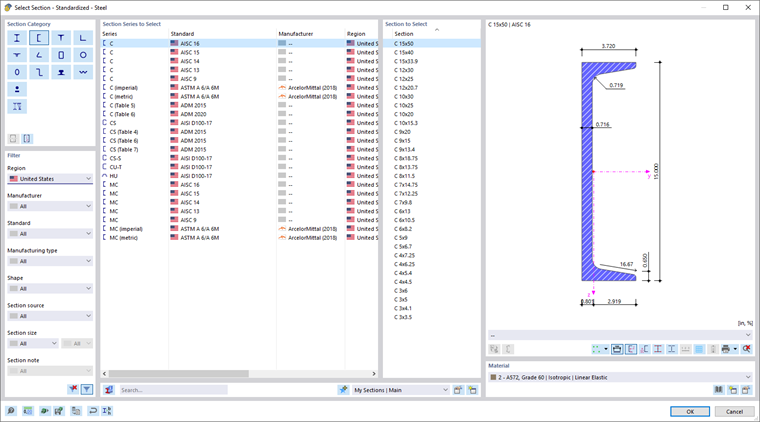

Zapisywanie przekroju znormalizowanego jako preferowanego przekroju

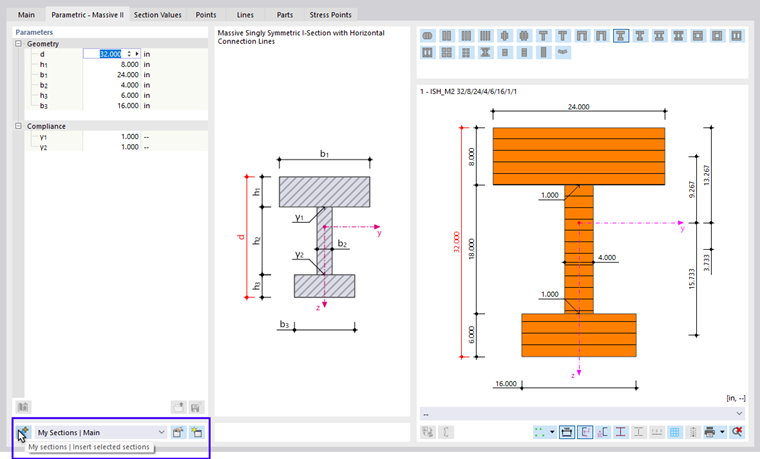

Zapisywanie parametrycznego profilu jako preferowanego przekroju

Przycisk można sprawdzić preferowane przekroje. Przekroje zapisane jako ulubione są wyszczególnione i uporządkowane według typu na liście w oknie dialogowym 'Edytuj moje przekroje'.

Okno dialogowe Edytuj moje przekroje

Przycisk na liście preferowanych przekrojów można utworzyć nową kategorię.

Aby zaimportować preferowany przekrój z biblioteki, należy kliknąć przycisk w sekcji 'Z 'Moich przekrojów" .

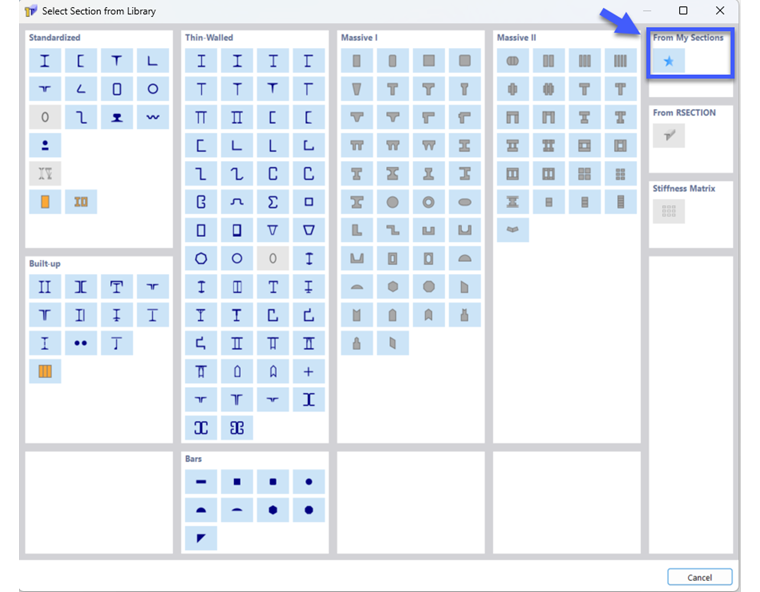

Otwieranie preferowanych przekrojów w bibliotece
