Znormalizowane przekroje są dostępne w bibliotece do wprowadzania przekrojów.
Lista
Die 'Liste' verwaltet alle Querschnitte des Modells. In der Tabelle Liste von Objekttypen sind die Schaltflächen beschrieben, mit denen Sie Objekte einer Liste neu anlegen, kopieren oder löschen können.
Nazwa
Der Name des Querschnitts wird durch die Querschnittsparameter automatisch vorgegeben. Sie können in diesem Textfeld aber auch eine Bezeichnung eingeben und damit nach einem Querschnitt in der Bibliothek suchen. Wenn die Bezeichnung mit einem Eintrag der Bibliothek übereinstimmt, liest RSECTION die hinterlegten Querschnittskennwerte ein. Um den Querschnitt in der Bibliothek auszuwählen, klicken Sie auf die Schaltfläche
am Ende der Eingabezeile. Die Übernahme von Querschnitten ist im Kapitel Querschnittsbibliothek beschrieben.

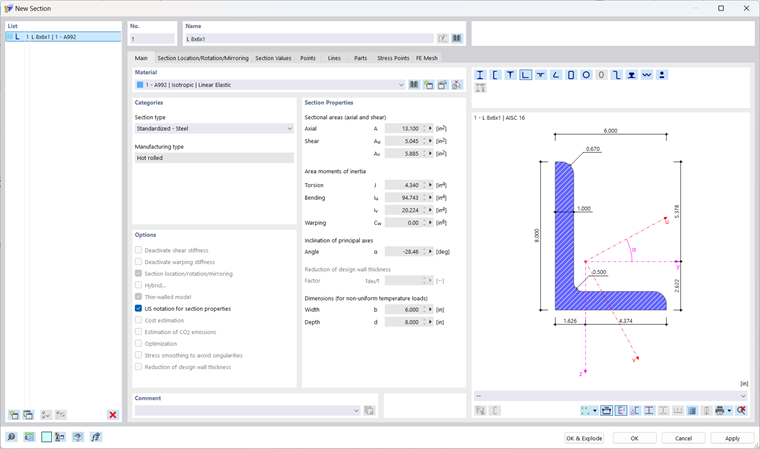

Główne
Zakładka Główne umożliwia zarządzanie podstawowymi parametrami przekroju.
Materiał
Do każdego przekroju musi być przypisany materiał. Można go wybrać z listy już zdefiniowanych materiałów. Die Schaltflächen neben dem Eingabefeld bieten die Möglichkeit, ein Material aus der Bibliothek auszuwählen oder neu zu definieren (siehe Kapitel Materialien).

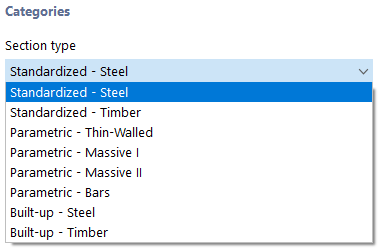

Typ przekroju
Bei Querschnitten aus der Bibliothek ist der 'Querschnittstyp' nach den dort üblichen Klassifikationen voreingestellt (siehe Kapitel Querschnittsbibliothek).
Rodzaj produkcji
W przypadku przekrojów z biblioteki wyświetlany jest sposób produkcji profilu.
Pola przekroju
Pola przekroju dzielą się na powierzchnię całkowitą 'Osiowa A' oraz powierzchnie ścinania 'Ścinanie Ay' i 'Ścinanie Az'. Powierzchnia ścinania Ay odnosi się do momentu bezwładności Iz, a powierzchnia ścinania Az - do momentu bezwładności Iy.
Bei unsymmetrischen Profilen werden die Schubflächen um die Hauptachsen u und v des Querschnitts angegeben.
Momenty bezwładności
Momenty bezwładności definiują sztywność przekroju z uwagi na obciążenie momentami: Moment bezwładności przy skręcaniu IT opisuje sztywność na obrót względem osi podłużnej, momenty bezwładności przekroju Iy oraz Iz opisują sztywności na zginanie względem lokalnych osi y oraz z. Oś y przyjmuje się jako oś „mocną“. Wycinkowy moment bezwładności Iω opisuje nośność na przekroju na deplanację.
W przypadku profili niesymetrycznych podane są momenty bezwładności względem osi głównych przekroju u i v. Lokalne osie przekroju są pokazane w oknie graficznym.
Nachylenie osi głównych

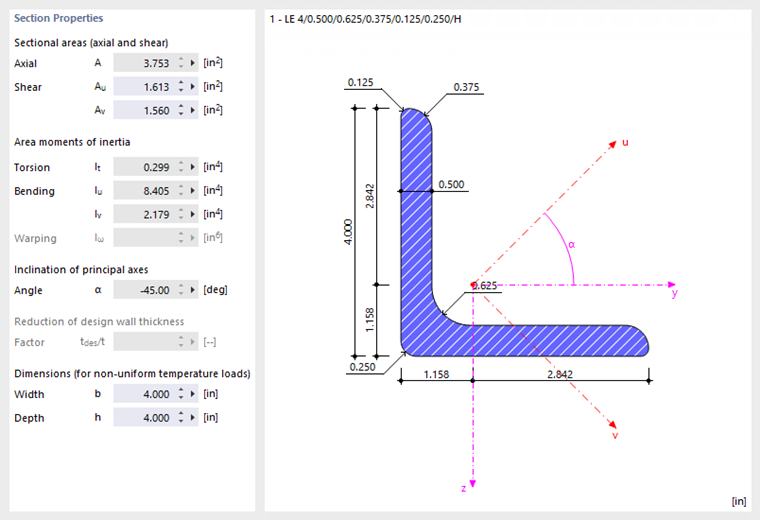

Nachylenie osi głównych opisuje położenie osi głównych w odniesieniu do standardowego układu osi głównych przekrojów symetrycznych. W przypadku przekrojów niesymetrycznych jest to kąt α pomiędzy osią y a osią u (dodatni zgodnie z ruchem wskazówek zegara). Osie główne w przypadku przekrojów symetrycznych określane są jako y i z, a w przypadku przekrojów niesymetrycznych - jako u i v (zob. rysunek Właściwości przekroju i osie).
Nachylenie osi głównych jest obliczane z poniższego wzoru:
| α | Nachylenie osi głównej |
| iyz | Dwuosiowy moment bezwładności przekroju |
| IZ | Moment bezwładności względem osi z |
| Iy | Moment bezwładności względem osi y |
Wymiary (dla nierównomiernych obciążeń temperaturą)
Wymiary dotyczące szerokości b i wysokości h przekroju są wymagane do obliczenia obciążeń termicznych.
Notacja amerykańska dla charakterystyk przekrojów
Aktivieren Sie das Kontrollfeld, um die Symbole von Querschnittswerten gemäß US-Konvention darzustellen.
Querschnittslage/ -drehung/ -spiegelung

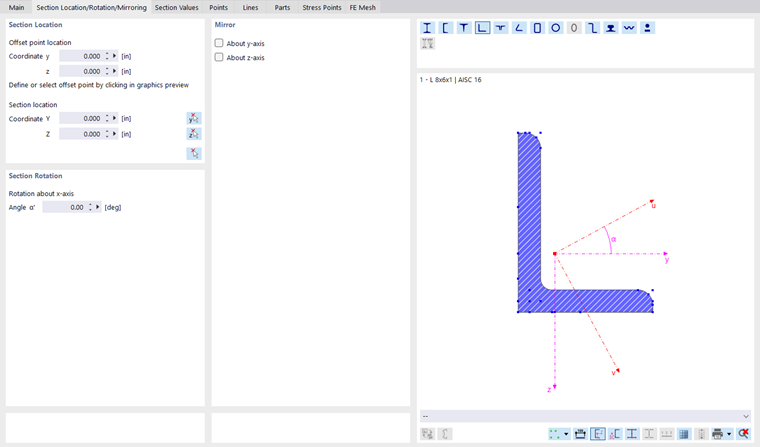

In diesem Register können Sie die Lage und Drehwinkel des Querschnitts festlegen. W przypadku przekrojów niesymetrycznych w zakładce dostępne są również opcje 'Odbicia lustrzanego' przekroju.
Położenie punktu odsunięcia
Der Versatzpunkt des Querschnitts dient als Referenzpunkt, um den Querschnitt zu platzieren. Dieser Punkt ist in der Profilskizze rot hervorgehoben. Die Koordinaten y und z beziehen sich auf den Profilschwerpunkt.
Sie können den Referenzpunkt direkt in den Textfeldern eingeben oder durch Anklicken eines der blauen Punkte in der Profilskizze festlegen
Położenie przekroju
Sie können den Einfügepunkt des Querschnitts direkt in den Textfeldern eingeben oder mit
im Arbeitsfenster wählen. Der Querschnitt wird am definierten Offset-Punkt am Einfügepunkt platziert.
Obrót wokół osi x
Sie können den Querschnitt um einen frei wählbaren Winkel α drehen.
Odbicie lustrzane
Sie können unsymmetrische Querschnitte spiegeln. Aktivieren Sie hierzu das entsprechende Kontrollfeld.
Hybrydowe
Sie können Querschnittsteilen von Querschnitten des Typs 'Parametrisch - Dickwandige II' verschiedene Materialien zuweisen.
Punkty naprężeniowe
Punkty naprężeniowe są potrzebne do określenia naprężeń działających na przekrój. Wszystkie przekroje z biblioteki posiadają punkty naprężeniowe w miejscach istotnych dla obliczeń.
Das Register Spannungspunkte besteht aus bis zu vier Unterregistern, in denen die Koordinaten der Spannungspunkte, statischen Momente und Wölbordinaten mit den zugehörigen Dicken (nur bei dünnwandigen Querschnitten) sowie die Einheitsspannungen berechnet mit dünnwandiger Theorie (nur bei dünnwandigen Querschnitten) und Einheitsspannungen berechnet mit Finiter Element Methode angegeben sind.

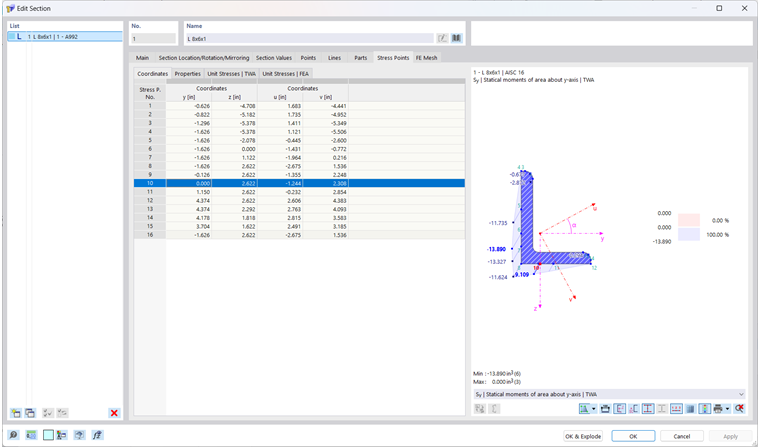

W oknie graficznym przekroju można sprawdzić momenty statyczne i rozkłady naprężeń. W tym celu należy kliknąć kolumnę z wartością lub wybrać typ z listy pod oknem graficznym.
Przekształć na zwykłą geometrię
Diese Funktion löst den Querschnitt in seine einzelnen Objekte wie Punkte, Linien, Elemente, Teile etc. auf. Anschließend können die einzelnen Objekte bearbeitet werden.
