Excerto

Standardisierte Profile stehen in einer Bibliothek für die Querschnittseingabe zur Verfügung.

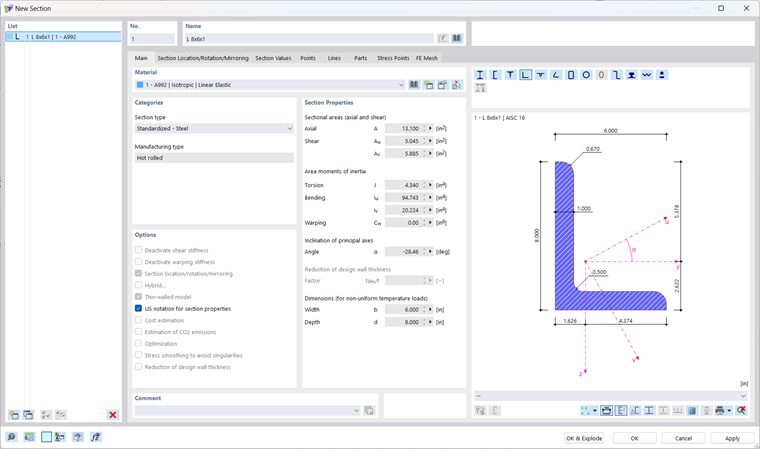

Caixa de diálogo ' Nova secção '

Lista

A "Lista" gere todas as secções do modelo. In der Tabelle Liste von Objekttypen sind die Schaltflächen beschrieben, mit denen Sie Objekte einer Liste neu anlegen, kopieren oder löschen können.

Nome

Der Name des Querschnitts wird durch die Querschnittsparameter automatisch vorgegeben. Sie können in diesem Textfeld aber auch eine Bezeichnung eingeben und damit nach einem Querschnitt in der Bibliothek suchen. Wenn die Bezeichnung mit einem Eintrag der Bibliothek übereinstimmt, liest RSECTION die hinterlegten Querschnittskennwerte ein. Um den Querschnitt in der Bibliothek auszuwählen, klicken Sie auf die Schaltfläche am Ende der Eingabezeile. Die Übernahme von Querschnitten ist im Kapitel Querschnittsbibliothek beschrieben.

Geral

Das Register Basis verwaltet die fundamentalen Querschnittsparameter.

Material

Jedem Querschnitt muss ein Material zugewiesen werden. Sie können dieses in der Liste der bereits definierten Materialien auswählen. Die Schaltflächen neben dem Eingabefeld bieten die Möglichkeit, ein Material aus der Bibliothek auszuwählen oder neu zu definieren (siehe Kapitel Materialien).

tipo de secção

Bei Querschnitten aus der Bibliothek ist der 'Querschnittstyp' nach den dort üblichen Klassifikationen voreingestellt (siehe Kapitel Querschnittsbibliothek).

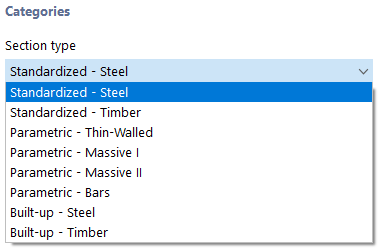

Lista de tipos de secções

Tipo de fabricação

Bei Bibliotheksquerschnitten wird die Herstellungsart des Profils angezeigt.

Áreas de secções

Die Querschnittsflächen sind in die Gesamtfläche 'Axial A' und die Flächen für 'Schub A_y' und 'Schub A_z' untergliedert. Área de corte A_y é em relação ao momento de inércia I_z, área de corte A_z correspondente a I_y.

Bei unsymmetrischen Profilen werden die Schubflächen um die Hauptachsen u und v des Querschnitts angegeben.

Momentos de inércia

Die Trägheitsmomente definieren die Querschnittssteifigkeit hinsichtlich der Beanspruchung durch Momente: A constante de torção I_T descreve a resistência à torção sobre o eixo longitudinal. O segundo momento da área I_y e I_z descreve a resistência à flexão sobre os eixos locais y e z. Die y-Achse ist als „starke“ Achse zu verstehen. Mit dem Wölbflächenmoment 2. Grades I_ω wird der Widerstand gegen Verwölbung beschrieben.

Bei unsymmetrischen Profilen werden die Trägheitsmomente um die Hauptachsen u und v des Querschnitts angegeben. Die lokalen Querschnittsachsen sind in der Querschnittsgrafik dargestellt.

Propriedades da secção e eixos da secção em L

Inclinação de eixos principais

Die Hauptachsenneigung beschreibt die Lage der Hauptachsen bezogen auf das Standard-Hauptachsensystem symmetrischer Querschnitte. Bei unsymmetrischen Profilen ist dies der Winkel α zwischen der Achse y und der Achse u (positiv im Uhrzeigersinn). Die Hauptachsen werden bei symmetrischen Profilen als y und z, bei unsymmetrischen Profilen als u und v bezeichnet (siehe Bild Querschnittswerte und Achsen).

Die Hauptachsenneigung wird nach folgender Gleichung ermittelt:

Dimensões (para cargas de temperatura não-uniformes)

Die Abmessungen hinsichtlich der Breite b und Höhe h des Querschnitts werden für die Berechnung von Temperaturlasten benötigt.

Soleteração dos EUA para propriedades de secções

Aktivieren Sie das Kontrollfeld, um die Symbole von Querschnittswerten gemäß US-Konvention darzustellen.

Querschnittslage/ -drehung/ -spiegelung

In diesem Register können Sie die Lage und Drehwinkel des Querschnitts festlegen. Bei unsymmetrischen Querschnitten bietet dieses Register auch Möglichkeiten, das Profil zu 'Spiegeln'.

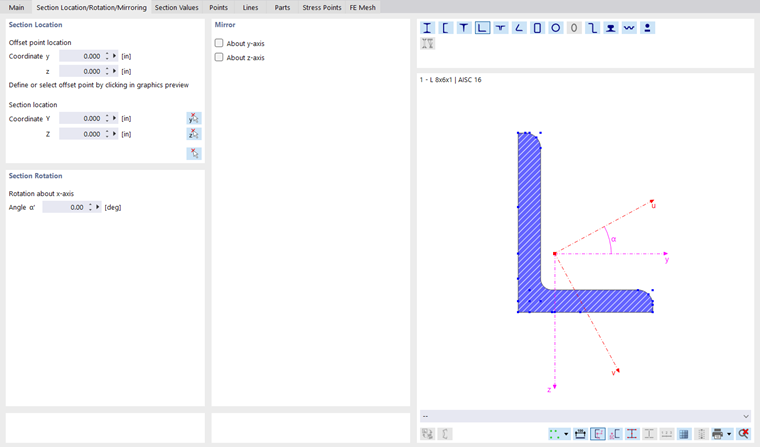

Posição da secção/Rotação/Espelho

Posição do ponto de desvio

Der Versatzpunkt des Querschnitts dient als Referenzpunkt, um den Querschnitt zu platzieren. Dieser Punkt ist in der Profilskizze rot hervorgehoben. As coordenadas y e z referem-se ao centro de gravidade da secção.
Sie können den Referenzpunkt direkt in den Textfeldern eingeben oder durch Anklicken eines der blauen Punkte in der Profilskizze festlegen

Posição da secção

Sie können den Einfügepunkt des Querschnitts direkt in den Textfeldern eingeben oder mit im Arbeitsfenster wählen. Der Querschnitt wird am definierten Offset-Punkt am Einfügepunkt platziert.

Rotação em torno do eixo x

Sie können den Querschnitt um einen frei wählbaren Winkel α drehen.

Reflexão

Sie können unsymmetrische Querschnitte spiegeln. Aktivieren Sie hierzu das entsprechende Kontrollfeld.

Híbrido

Sie können Querschnittsteilen von Querschnitten des Typs 'Parametrisch - Dickwandige II' verschiedene Materialien zuweisen.

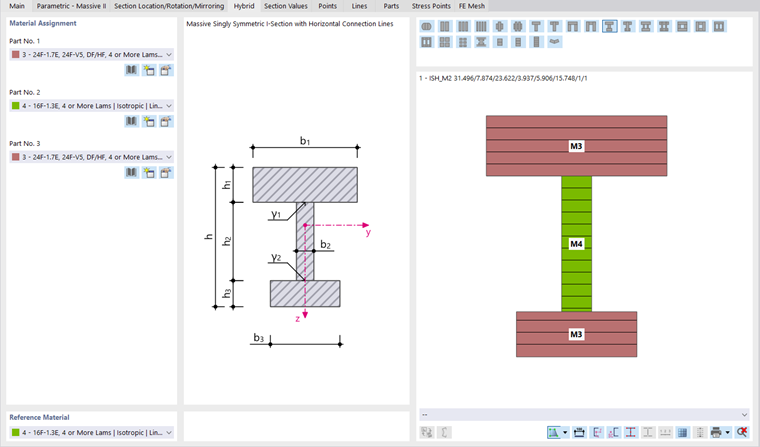

Definição de secção híbrida

Pontos de tensão

Die Spannungspunkte werden für die Ermittlung der Spannungen am Querschnitt benötigt. Alle Bibliotheksquerschnitte sind mit Spannungspunkten an den bemessungsrelevanten Stellen der Profile versehen.

Das Register Spannungspunkte besteht aus bis zu vier Unterregistern, in denen die Koordinaten der Spannungspunkte, statischen Momente und Wölbordinaten mit den zugehörigen Dicken (nur bei dünnwandigen Querschnitten) sowie die Einheitsspannungen berechnet mit dünnwandiger Theorie (nur bei dünnwandigen Querschnitten) und Einheitsspannungen berechnet mit Finiter Element Methode angegeben sind.

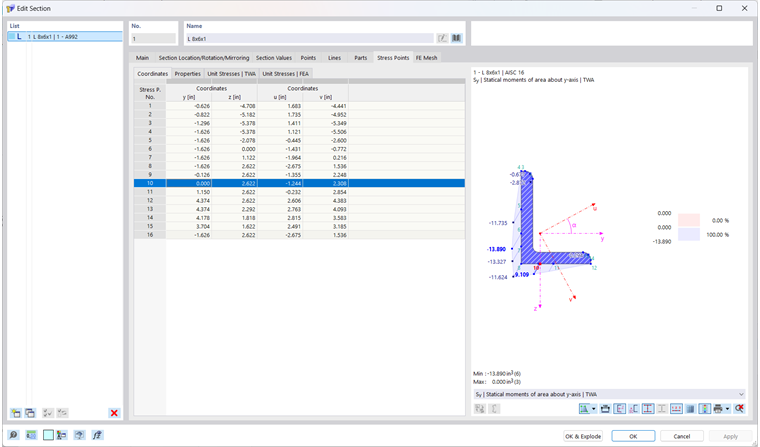

Verificação dos pontos de tensão e das propriedades da secção

Sie können die Querschnittsverläufe und Spannungsverläufe in der Grafik des Querschnitts überprüfen: Klicken Sie in die Spalte des Wertes oder wählen in der Liste unterhalb der Grafik den Typ aus.

Converter em geometria normal

Diese Funktion löst den Querschnitt in seine einzelnen Objekte wie Punkte, Linien, Elemente, Teile etc. auf. Anschließend können die einzelnen Objekte bearbeitet werden.
