Reflexão

Selecione os objetos do modelo que deseja espelhar. Em seguida, clique no botão (ver a imagem ModelingTools ). Na caixa de diálogo ' Espelhar ', especifique se os objetos devem ser copiados durante o espelhamento e defina os parâmetros.

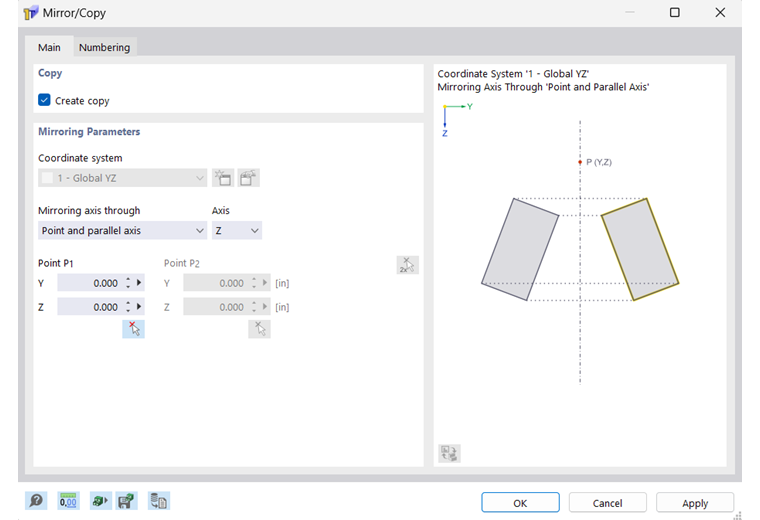

Caixa de diálogo ' Espelhar/Copiar '

Base

O separador Principal gere os parâmetros básicos para espelhar objetos.

Cópia

Se não houver nenhuma marca de seleção definida na caixa de seleção ' Criar cópia ', os objetos selecionados serão espelhados. Se pretende criar uma cópia, assinale a caixa de seleção.

Reflexão de parâmetros

A lista 'Espelhar eixo através de' oferece duas opções para definir o eixo:

• Ponto e eixo paralelo: O eixo do espelho corre paralelo a um eixo do sistema de coordenadas especificado. Selecione o 'eixo' na lista e insira o 'ponto P' que se encontra neste eixo.
• 2 pontos: O eixo do espelho encontra-se em qualquer parte do plano. Insira as coordenadas para o 'Ponto 1' e o 'Ponto 2' para definir o eixo. Utilize o botão para definir os pontos graficamente.

Numeração e opções

O separador Numeração apenas é apresentado ao copiar. Aqui, pode influenciar a numeração dos novos objetos.

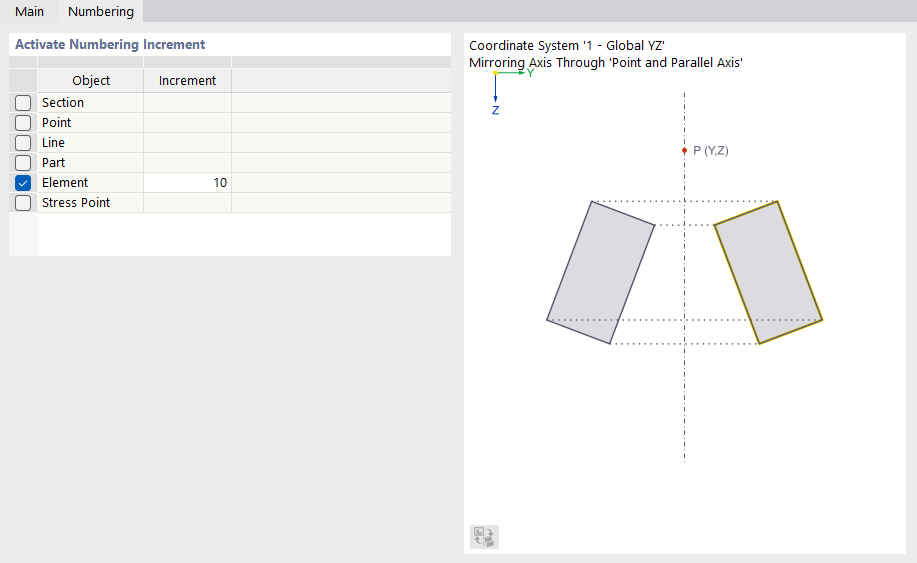

Ajustar numeração

As funções deste separador estão descritas nos capítulos MoveandCopy .
