A grelha ajuda-o com a entrada gráfica no plano de trabalho.

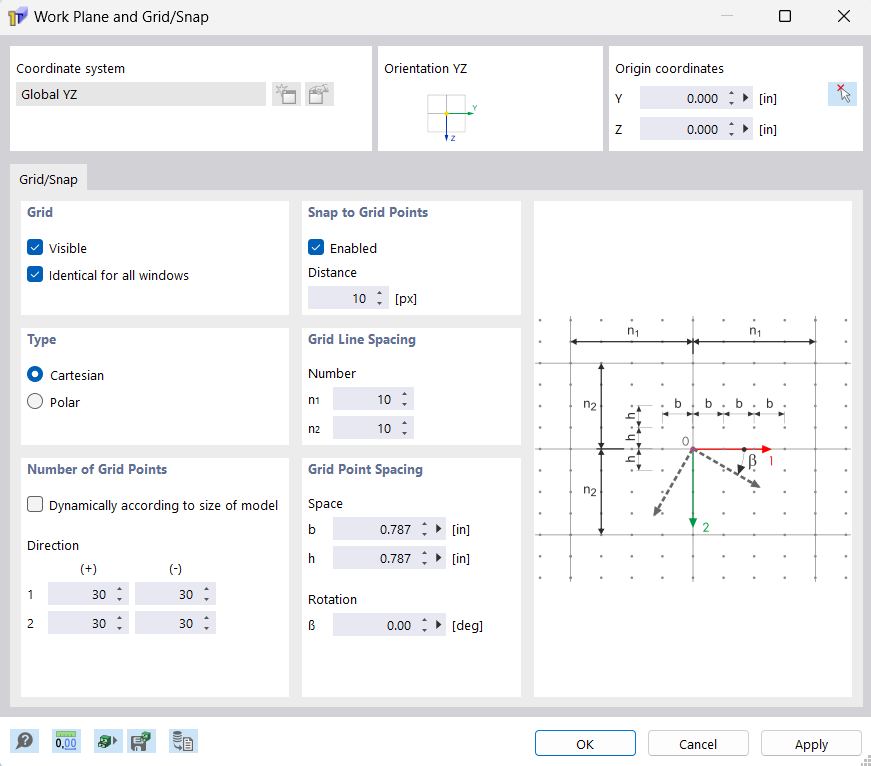

Plano de trabalho
O plano de trabalho é definido pelos dois eixos mutuamente ortogonais Y e Z. A interseção dos eixos representa a origem (ponto zero) do plano de trabalho.
Pode ajustar a posição do ponto zero do plano de trabalho introduzindo as coordenadas na secção de diálogo 'Coordenadas de origem' ou através do botão
.
Grelha/Ajustar
A grelha consiste nos pontos exibidos no plano de trabalho. Estas facilitam a entrada de dados: Quando coloca objetos graficamente, os pontos do objeto são ajustados aos pontos de grelha.
Grelha
Utilize a caixa de seleção "Visível" para mostrar e ocultar a grelha. Se pretender utilizar configurações de grelha diferentes nas janelas, desative a opção "Idêntico para todas as janelas".
Pode utilizar o comando
é possível ativar ou desativar a grelha de forma rápida na barra de ferramentas CAD.
Número de pontos da grelha
Se tiver selecionado a caixa de seleção "Dinamicamente de acordo com o tamanho do modelo", o RSECTION ajusta automaticamente a área da grelha às dimensões do modelo. Assim, estão sempre disponíveis pontos de grelha suficientes em volta do modelo. Após cada entrada de dados, os pontos de grelha necessários serão recalculados.
Para definir o número de pontos de grelha individualmente, desative o ajuste dinâmico da grelha. Assim, são possíveis especificações separadas para a "Direcção" positiva e negativa de cada eixo.
Ajustar a pontos da grelha
A caixa de seleção "Ativado" permite ativar e desativar a função de ajuste independentemente da visualização da grelha. Assim, os objetos podem ser ajustados aos pontos de grelha mesmo se a grelha estiver oculta.
A "Distância" definida em pixels define a distância do ponto de grelha onde o cursor do rato ajusta.
Sugestão
Utilize o
é possível ativar ou desativar o ajuste da grelha de forma rápida na barra de ferramentas CAD (ver imagem Botões para a grelha e o ajuste da grelha).
Espaçamento das linhas da grelha
A grelha é estruturada através de linhas de grelha que estão espaçadas uniformemente. Introduz o "Número" dos pontos de grelha a partir dos quais uma linha de grelha deve ser apresentada. São possíveis especificações separadas para as direções 1 e 2.
Distância entre pontos da grelha
Pode definir o "Espaço" dos pontos de grelha separadamente para as direções 1 e 2.
Para obter uma "Rotação" da grelha no plano de trabalho, introduz o ângulo de rotação β.
