CAD

Pode importar geometrias de secções que estão disponíveis como modelos de contorno ou de linha de gravidade no formato DXF e utilizá-las como base para a modelação.

Inicia a importação no menu Ficheiro através de Importar → DXF. Após selecionar o ficheiro DXF a ser importado, é necessário efetuar mais configurações na caixa de diálogo de importação.

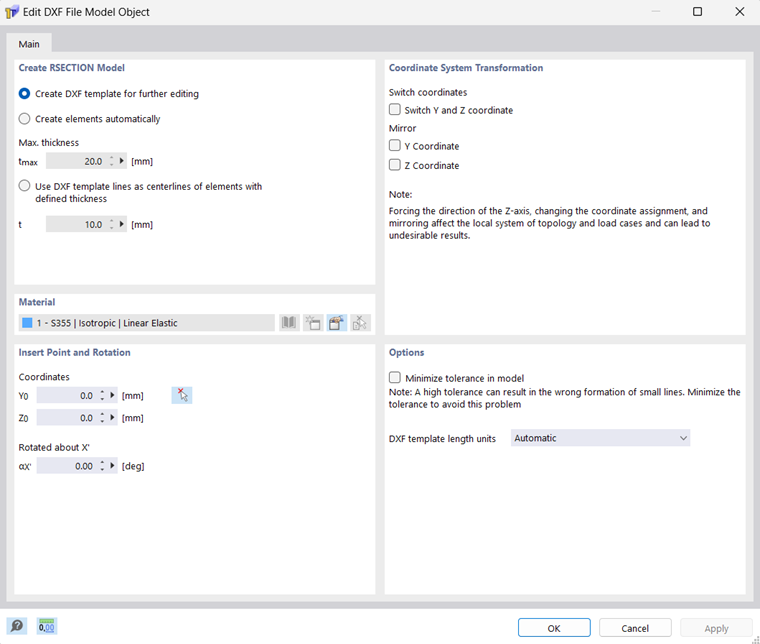

Caixa de diálogo Editar objeto de modelo de ficheiro DXF

Criar modelo RSECTION

Tem três opções para criar a secção:

• Criar um modelo DXF para processamento adicional
• elementos DXF_Contour automaticamente
• considerar as linhas do modelo DXF como linhas de centro dos elementos com a espessura atribuída

criar um modelo DXF para posterior edição

Esta função é útil para secções massivas onde apenas é necessário criar partes mas não elementos. As linhas no ficheiro DXF são importadas como linhas para que possa utilizá-las como ferramentas para modelações futuras.

Criar elementos automaticamente

A criação automática de elementos é recomendada se o contorno da secção estiver disponível no ficheiro DXF. RSECTION determina os eixos entre as linhas paralelas e, em seguida, cria os elementos e as partes associadas entre os pontos de interseção. Só são criados elementos que tenham os valores especificados na caixa de diálogo ' Max. Espessura ' Não excede a espessura máxima definida.

Utilizar linhas do modelo DXF como linhas médias de elementos com espessura definida

Se a geometria da secção estiver disponível como um modelo de linhas de eixo central, poderá considerar as linhas do modelo DXF como as linhas centrais dos elementos. A espessura definida no campo 't' é atribuída igualmente a todos os elementos incluindo as suas partes.

Material

Pode seleccionar o material a partir da lista de materiais já criados ou editá-la e redefini-la.

Inserir ponto e rotação

Pode especificar manualmente o ponto de inserção ou utilizar o botão para defini-lo graficamente na janela de trabalho. Opcionalmente, também é possível rodar o modelo DXF. Um ângulo α positivo roda o original no sentido dos ponteiros do relógio.

Transformação do sistema de coordenadas

Ative a caixa de seleção correspondente para trocar as coordenadas Y e Z ou para espelhar as coordenadas Y e Z.

Opções

Se as 'Unidades de comprimento do modelo DXF' não devem ser adotadas automaticamente a partir do ficheiro DXF, pode selecionar a unidade adequada a partir da lista.
