您可以导入 DXF 格式的轮廓或重力线模型的截面几何形状，并将其用作建模的基础。

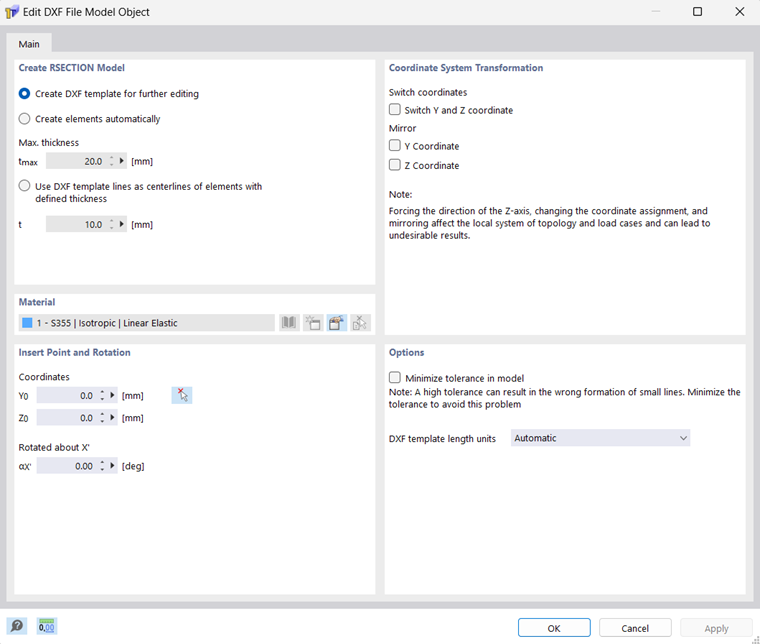

在文件菜单中通过导入 → DXF开始导入。 选择要导入的 DXF 文件后，必须在导入对话框中进行进一步的设置。
生成RSECTION模型
您可以通过以下三种方式创建截面：
创建 DXF 模板用于进一步编辑
对于只创建部分而不创建单元的大截面截面，该功能非常有用。 DXF 文件中的线作为线导入，因此您可以将它们用作进一步建模的工具。
自动创建单元
如果 DXF 文件中有截面的轮廓，则建议使用自动创建单元。 RSECTION 确定平行线之间的中心线，然后在相交点之间创建单元和相关零件。 只创建具有在最大 ' 中指定的值的单元。 厚度 ' 不要超过定义的最大厚度。
使用 DXF 模板线作为具有定义厚度单元的中心线
如果截面几何形状可作为重力线模型使用，则可以将 DXF 模板中的线视为单元的中线。 在 't' 栏中定义的厚度将平均分配给所有单元，包括它们的部分。
材料
您可以从已创建的材料列表中选择材料，也可以对其进行编辑和重新定义。
插入点和旋转
您可以手动指定插入点，也可以在工作窗口中使用
按钮以图形方式定义。 DXF 模板也可以旋转。 正角度 α 会使原件顺时针旋转。
坐标系转换
激活相应的复选框可以交换 Y 和 Z 坐标或镜像 Y 和 Z 坐标。
选项
如果不自动采用 DXF 文件中的'DXF 模板的长度单位'，则可以从列表中选择相应的单位。
