全局参数

'全局参数'列表管理着您在公式中用于几何数据和内力的所有参数。

访问全局参数

可以通过以下方式打开全局参数列表:

  • 使用表格工具栏中的 全局参数 按钮。
  • # extbookmark 手册中的 全局参数 按钮 | 对话框图片027970 |编辑公式 #
  • 在【编辑】菜单上点击【全局参数】。

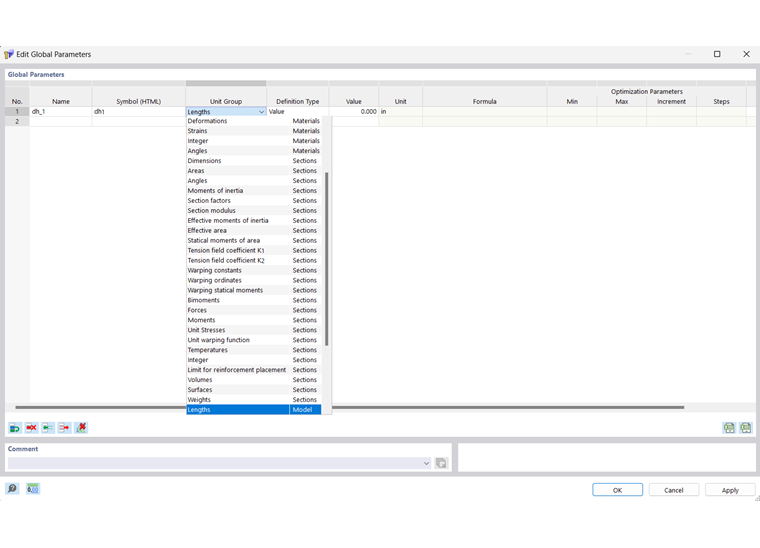

出现'编辑全局参数'对话框。

表格的每一行管理一个参数。 参数的'名称'必须由 ASCII 字符组成,并且不能有空格。 该名称用于在公式中对参数进行寻址。 每个参数名称只能使用一次。 在'符号'列中,您可以对参数进行简短的描述。

在列表中选择参数的'单位组'。 这决定了参数是否表示长度、厚度、角度等。 单位组在列表中按类别进行排序。

'定义类型'控制着参数是由值还是公式描述。 根据您的选择,您可以在以下列中输入'值'或'公式'。

输入公式时,不仅可以使用列表的参数,还可以使用描述对象的引用。 这两个选项都如上图所示。 通常的 JavaScript 约定都适用,您也可以将其用于表格单元格和对话框中的公式。 在章节 的公式 中有相关说明。
