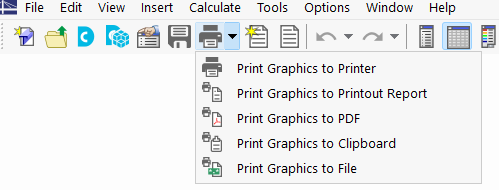

您可以将工作窗口中显示的任何图形用于您的文档中。 这样您可以将图形发送到打印机，集成到打印报告中，或以PDF格式打印。 在
列表按钮中选择相应的选项。
出现'图形打印'对话框。 指定图像的打印设置，以便将其正确地传输到打印机或打印报告中。
图片设置
如果要更改图形的预设标题，请勾选'自定义名称'复选框。 然后，您可以输入自己的描述。
结果输出

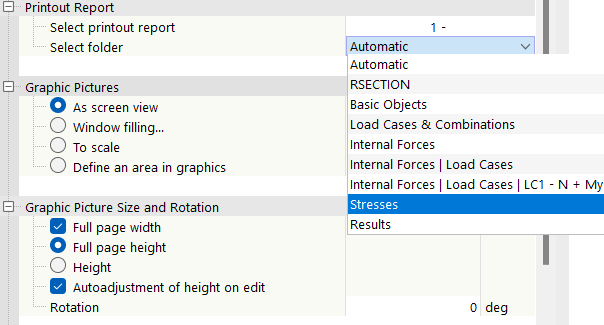

在将图形发送到打印报告时，该类别才可用。 在'选择打印报告'列表中，选择存储图形的打印报告。
RSECTION '自动'打印相关章节中的图形。 如果您想将图形分配到某个类别，请在'选择文件夹'列表中选择章节。
待打印窗口
在该类别中，您可以指定是打印'当前（窗口）'还是多张图像。 关于打印多个图形的选项，请参见章节 多个打印输出 。
图形图片
该类别控制图形在页面上的显示格式。 也可以只定义视图的一部分。 每次更改后，您都可以在预览中检查数据。
- 如屏幕视图： 使用与监视器相同的显示比例。 这允许您打印缩放区域或特殊视图。
- 窗口填充： 整体视图将根据页面大小进行缩放。 当前设置的视角用于以指定的显示整个模型。 这样，图形周围的边缘区域被最小化，或者截面被延伸以显示整个模型。
- 缩放： 图形按照您在文本框中定义的比例打印。 这里使用的是当前视角。 使用
按钮可以定义放大打印输出的视图区域（见下面的说明）。

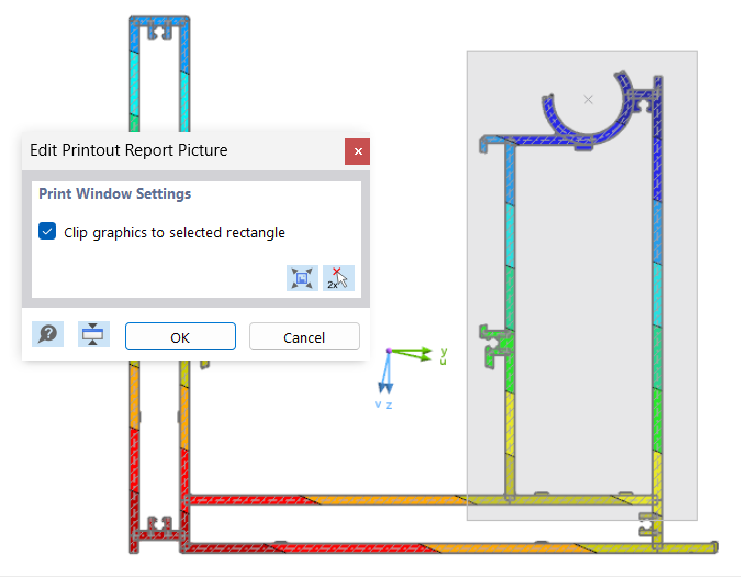

- 在图形中定义一个区域： 打印视图的用户自定义区域，您可以通过 窗口以图形方式定义。 点击选择栏旁边的
按钮。 在工作窗口中会出现'编辑打印报告图片'对话框。
通过移动窗口边框来调整要打印的区域。 或者，使用
按钮，通过点击任意两个点来定义窗口。 您可以通过按住鼠标按钮来移动窗口。
按钮将当前视图设置为要打印的区域。
如果您取消选择'将图形裁剪到所选矩形'复选框，则根据页面设置，要打印的图片还包括位于矩形窗口外的视图区域。
图形图片的大小和旋转
在该目录部分中的设置定义图形在页面上的大小。 如果勾选'全页宽度'复选框，则打印图像的左侧边距列也将被使用。
如果您不想为图形使用'整页高度'，请选择'高度'选项。 然后，您可以定义图形区域相对于页面高度的高度比。
图片质量
此类别可以帮助您调整打印分辨率。 中等质量预设为最大2500 x 2500像素。 使用 5000 x 5000 像素和 32 位色深的高质量数据会生成大量数据，这可能会导致某些打印机驱动程序出现问题。 因此请谨慎使用高分辨率。
要手动定义图像质量，请激活'用户自定义'选项。
颜色
在将输出发送到单色打印机时，您可以将'文本和线打印成黑色'，而不是'灰度'，以提高可读性。 等值面和支座符号不受影响。 在打印报告中以彩色显示。

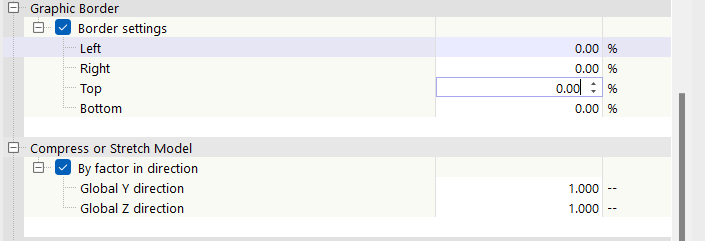

图形边界
如果要调整图像周围的边距，请勾选'边框设置'复选框。 然后，您可以定义单个的距离。
压缩或拉伸模型
如果您想以扭曲的方式显示模型，请勾选'按方向系数'复选框。 然后，您可以对每个全局方向按 1 以外的系数压缩或拉伸图形（见上图）。 但是，只有在特殊情况下才需要以这种方式进行自定义设置。
文字大小
字体大小取决于打印机驱动程序。 如果在图形打印输出中这些文本难以辨认或显得过大，则可以在该目录中更改缩放系数。 在进行大幅面打印时通常需要该选项。
符号大小
点、应力点、坐标系等符号的大小也取决于打印机驱动程序。 如果这些符号在图形打印输出中显得太小或太大，您可以在该目录中调整缩放系数。 该设置有助于打印。
框架和标题栏
图形可以在打印输出中不加边框('无')或'有框'打印。

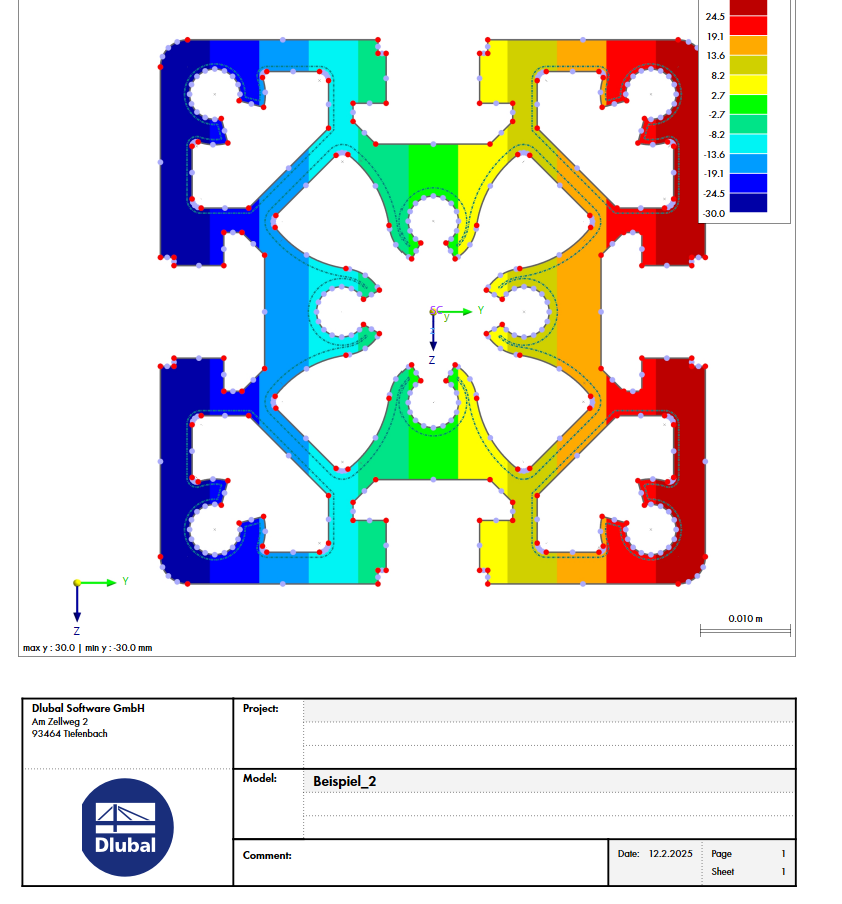

如果要在图形中添加标题块，请勾选相应的复选框。 RSECTION 会创建一个包含项目和模型信息的标准标题栏。

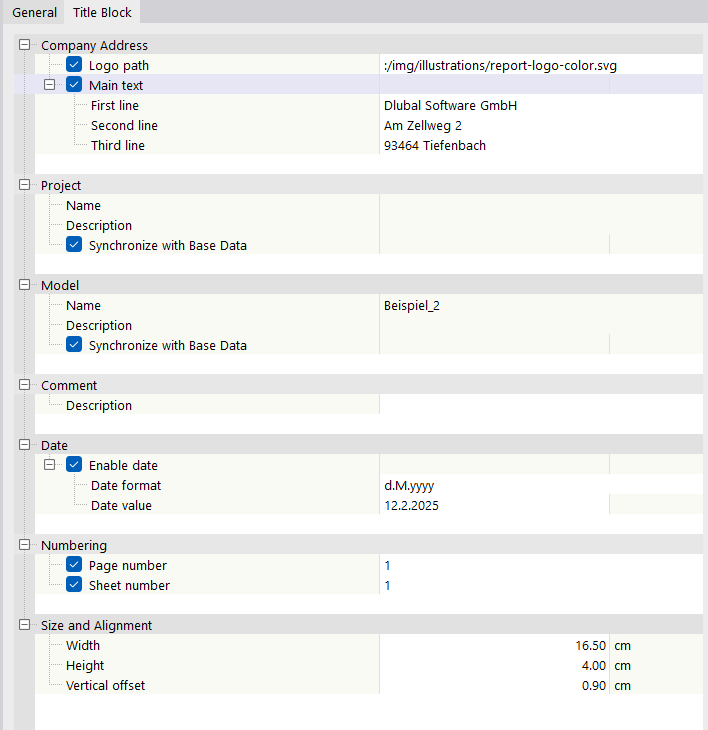

在标题栏选项卡中，您可以调整标题栏的内容和布局。
如果要更改预设的项目和模型描述，请取消选择'与基本数据同步'复选框。 然后，用户自定义的输入项就可以访问这些字段。
在'大小和对齐'类别中，您可以调整标题栏的宽度和高度。 '垂直偏移'的值描述了图形和标题栏之间的距离。

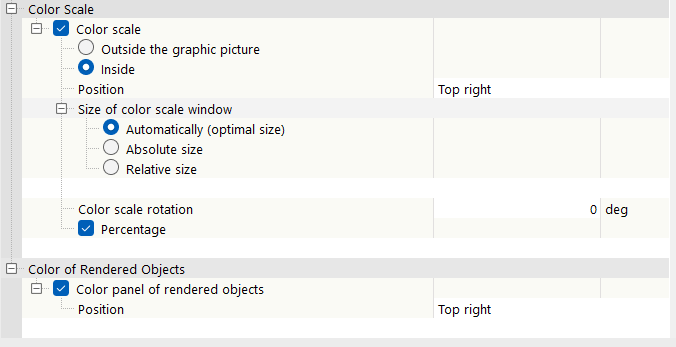

色阶
当结果以多种颜色显示时，该类别才可用。 定义是否以及如何在图形打印输出中显示控制面板的图例。
如果色阶为'在图形画面外'，则窗口中的一条线被分离并用于图例。 您可以在'色标窗口的大小'下调整条的宽度。
如果色阶为'内部'，则它将与图像的一部分重叠。 您可以根据列表中的条目调整图例的'位置'，定义不同的角。
'色标窗口的大小'是自动选择的，以便于阅读图例。 但是，您也可以以绝对尺寸或相对于图像尺寸来指定尺寸。
如有必要，您可以设置'色标旋转'。 使用列表中的项。
如果不需要图例中的百分比，请取消选择'百分比'复选框。
渲染对象的颜色

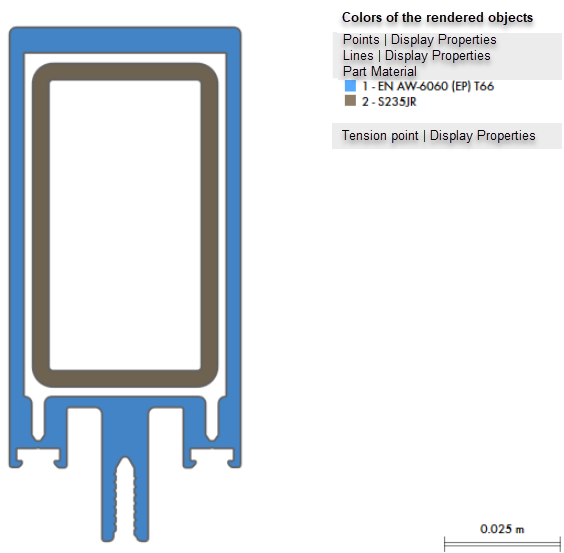

'渲染对象的颜色面板'复选框控制是否在打印输出中显示为对象属性设置了颜色规范的图形。
