线

【线】是模型的基本几何对象。 它们对于创建板件和洞口是必不可少的。 当以图形方式输入板件或洞口时，会自动创建线。

每条线都由起点和终点定义。 定义复杂类型的线时需要定义中间点。

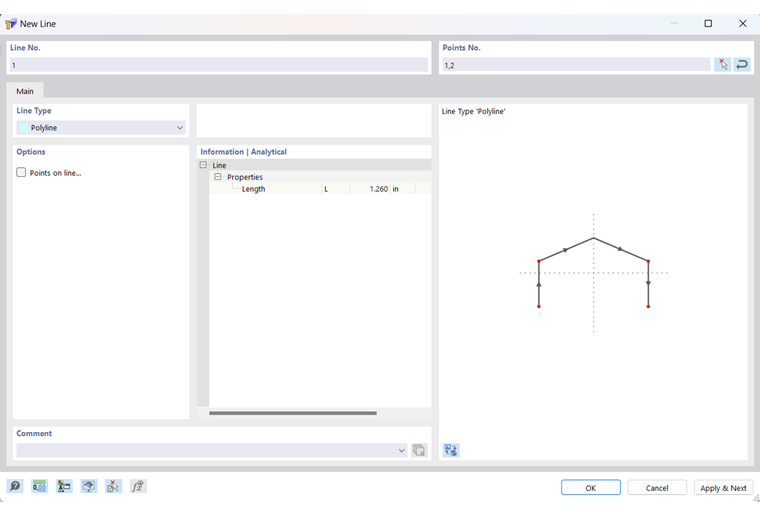

“新建线”对话框

创建【线】时，程序会自动对该线进行编号。用户也可以根据自己需要手动赋予编号。 用户也可以根据需要手动赋予编号。编号的顺序不影响计算。 节点的编号可以不连续，允许产生间断。

全部

【基本】选项卡中管理着【线】的各项基本参数。

线类型

在线类型下拉菜单中可以选择不同的线类型。

线类型

单段线/多段线

在下拉菜单中选择线条目打开“新建线”对话框，如图"新建线"所示。

一条线由一个起点和一个终点来定义。 它表示两点之间的直接连接。

多段线 是由多个线段组成的折线。 因此在对话框中（见图{%！ 为了简单起见，单段线可认为是特殊的多段线。

使用按钮以图形方式输入时， , 按钮，您可以选择现有的点、栅格点或捕捉对象作为定义点。 但是，您也可以在工作平面内任意设置点。

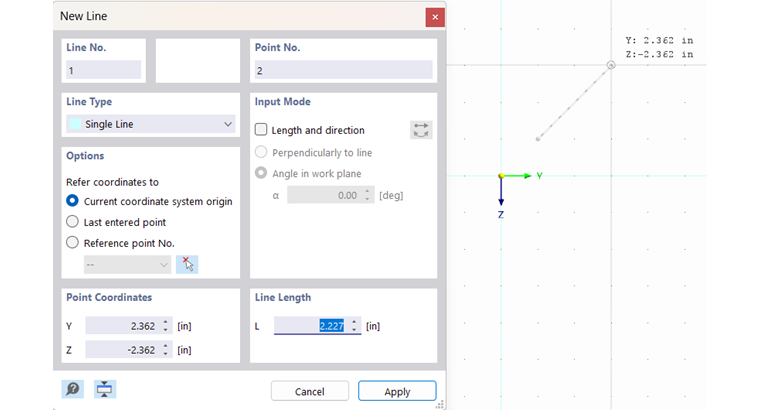

图形设置线

圆弧

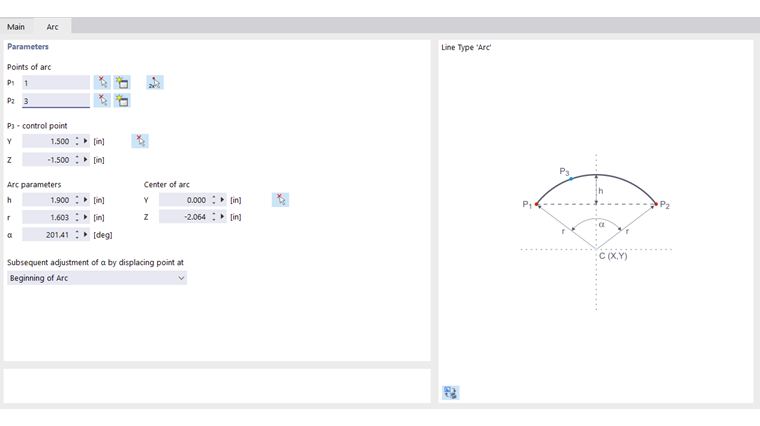

“新建线”对话框，“弧线”选项卡

圆弧由三个点定义。 在“弧”选项卡中，可以输入起点 P₁ 、终点 P₂和控制点 P₃ ，也可以以图形方式选择或创建一个新的点。 下图显示了点的顺序。

RSECTION 会根据这三个点来确定“圆弧参数”： 矢高 h、半径 r、转角 α 和圆弧的圆心坐标。 用户可以通过更改【杆件】中的一个参数，使杆件的坐标进行相应的调整。 在更改打开角度时，可以在列表中选择要移动的三个定义点中的哪一个。

使用 按钮，可以在工作窗口中选择或定义新的点。

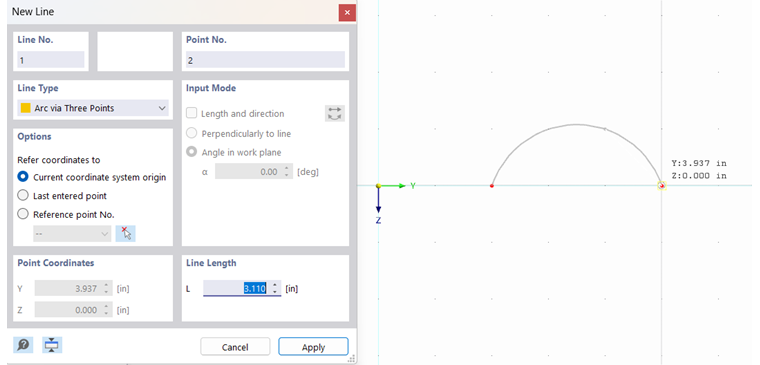

图形设置拱

圆形

“新建线”对话框“圆”选项卡

圆由圆心和半径定义。 在'圆'选项卡中，您可以输入或以图形方式定义圆的圆心坐标和半径。 圆绕法线的旋转定义了圆线上的控制点。 它的坐标在最后两个字段中给出。

使用 按钮，可以在工作窗口中通过点击相应的点来定义圆心和半径。

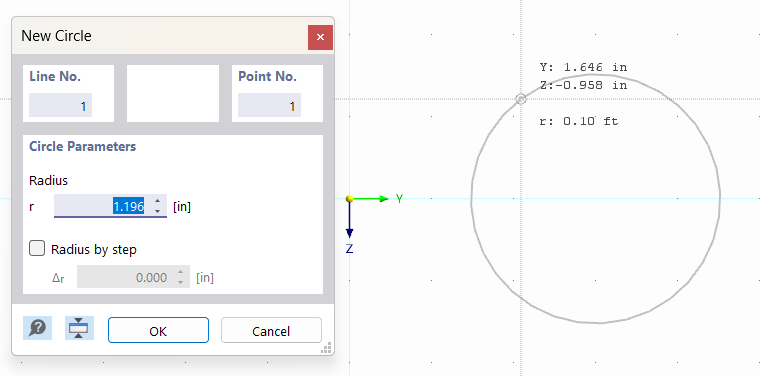

以图形方式设置圆形

椭圆

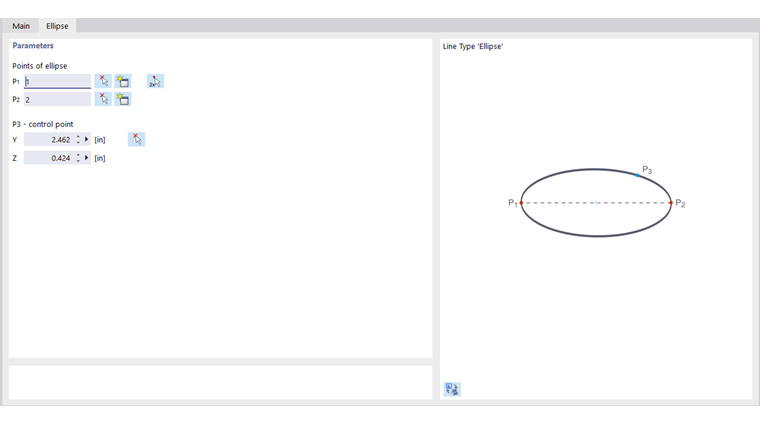

“新建线”对话框，“椭圆”选项卡

要定义椭圆，需要三个点。 用户可以通过输入 P₁和 P₂两个点来定义椭圆的长轴，也可以在“椭圆”选项卡中手动定义新的点。 控制点 P₃ 用以确定椭圆的短轴。

抛物线

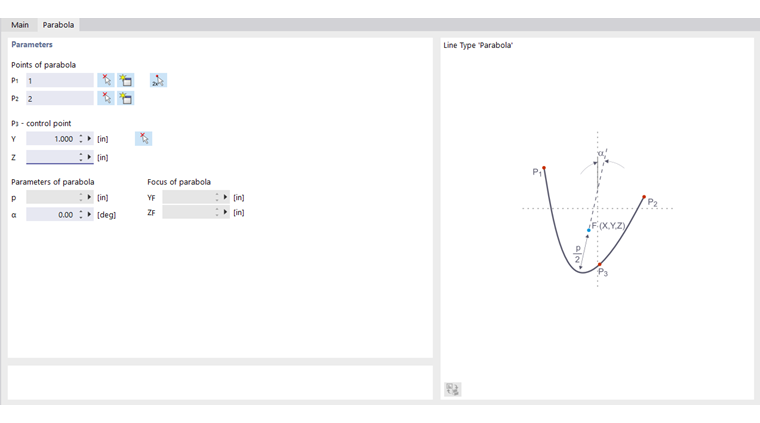

“新建线”对话框，“抛物线”选项卡

用户可以创建抛物线类型的线。 在“抛物线”选项卡中定义抛物线的两端点和控制点。 根据这些信息，RSECTION 可以确定抛物线的参数和焦点。

使用工具栏以图形方式定义抛物线时， 按钮，您可以通过在工作窗口中点击来定义点，也可以重新定义它们。

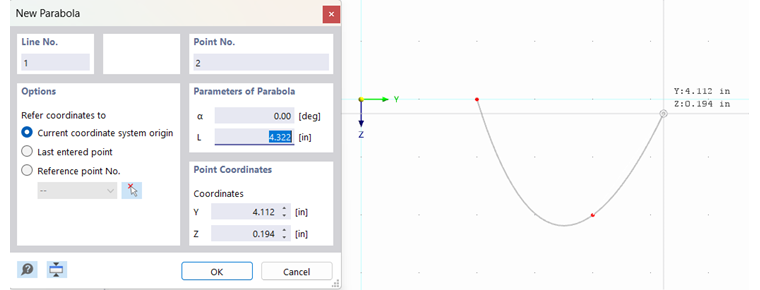

图形设置抛物线

NURBS

“新建线”对话框，“NURBS”选项卡

NURBS（非均匀有理B样条曲线）允许您建模任何曲线。 NURBS 也可用于创建各种形状的曲线，与样条曲线类似，但 NURBS 的控制点不在曲线上。

NURBS 可以通过点击按钮激活 按钮，点击鼠标一个接一个地定义控制点。

设置 NURBS 线

线上的点

通过选择这种类型的点可以不划分线而是在线上放置点（见图 01）。 Punkte auf Linie definieren )RWIND 3。

信息 | 分析

该部分显示线的长度。
