控制面板

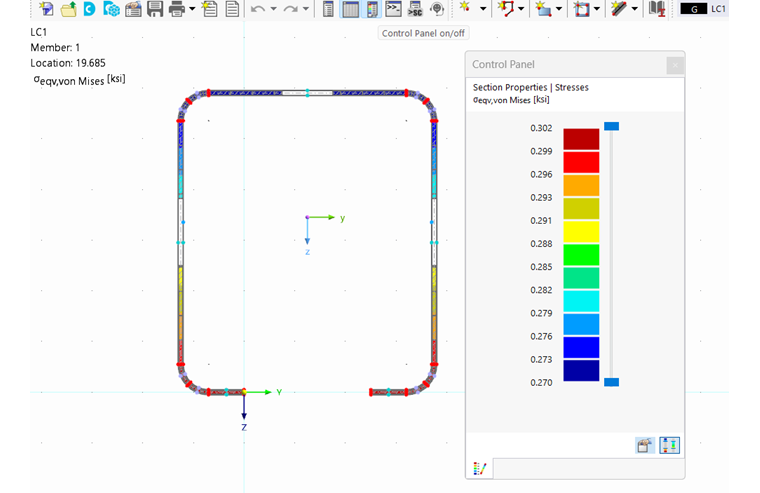

只有在工作窗口中有计算结果时才会出现控制面板。 它提供了各种显示和控制选项。 您可以通过点击【视图】菜单上的【控制面板】来显示和隐藏该面板。 或者使用 板 按钮。

信息

您可以在标题栏中“抓取”该面板,然后将其移至工作区。 要停靠该面板,请双击其标题栏或将其移至窗口框架。

控制面板由颜色和系数选项卡组成。

颜色

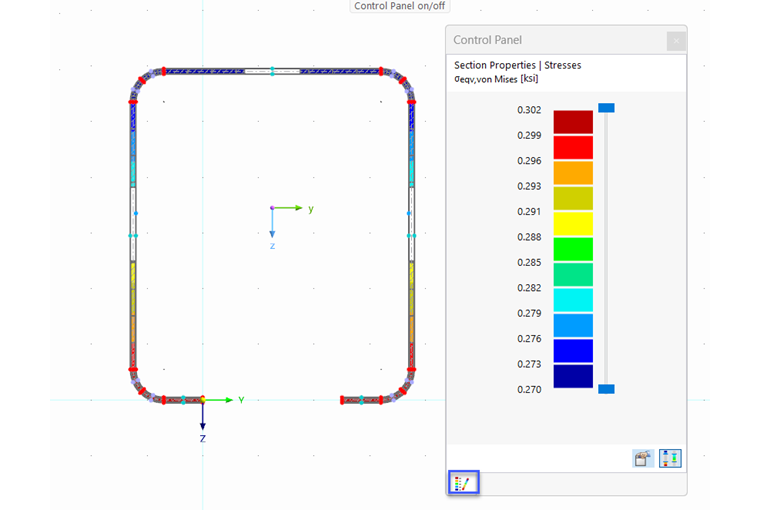

如果结果图形为彩色,第一个选项卡将显示具有指定值范围的色阶。

默认情况下是一个包含 11 种颜色的色阶,对应结果的最大值到最小值。

编辑颜色

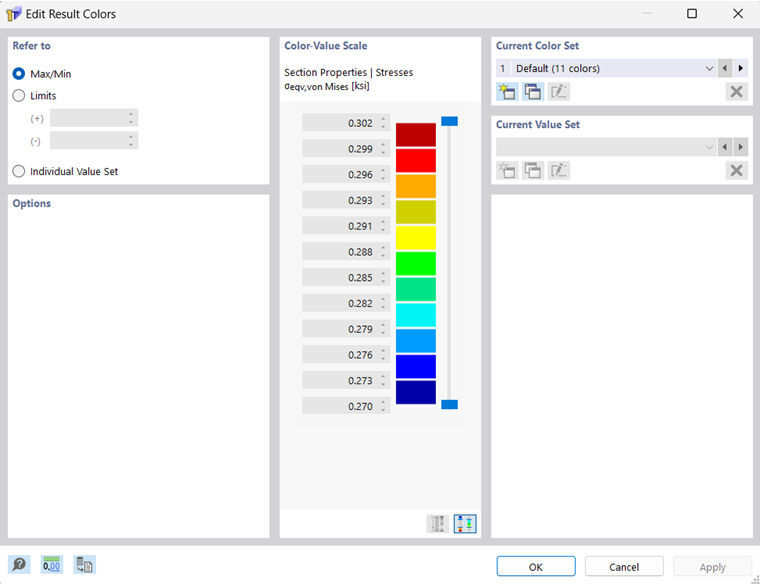

要调整色阶,请双击其中一种颜色或单击面板中的 编辑 按钮。 出现【编辑结果颜色】对话框。

要更改颜色,请双击相应的颜色字段。 在【选择颜色】对话框中,您可以调整颜色。

编辑值

此功能仍在准备中。

调整颜色范围

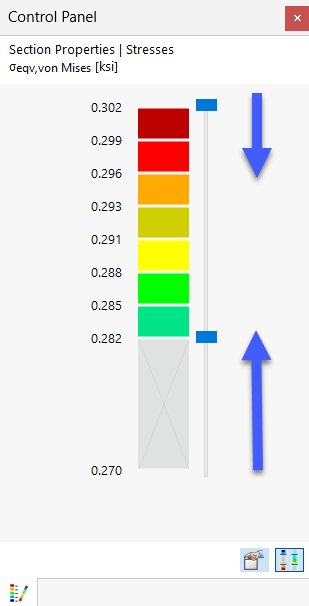

要减少颜色范围,请使用色阶旁边的滑块。 可以从两端缩小范围。

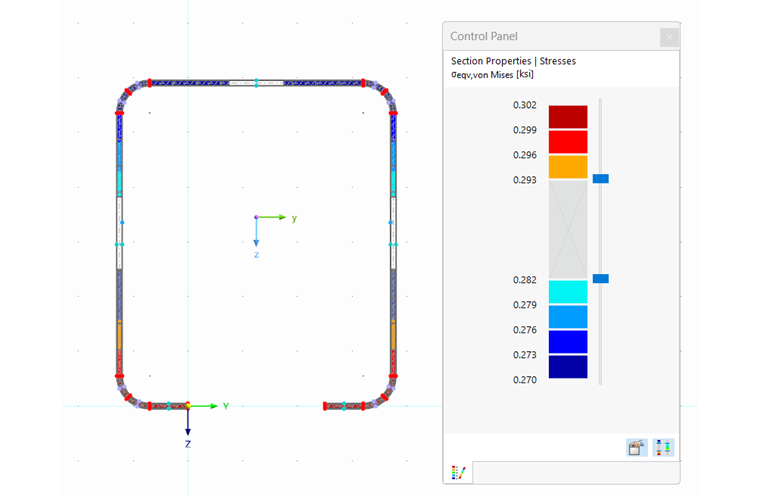

使用按钮 显示面板区域 可以在外部值域和内部值域之间切换。 例如,这样可以只显示极值的范围。

系数

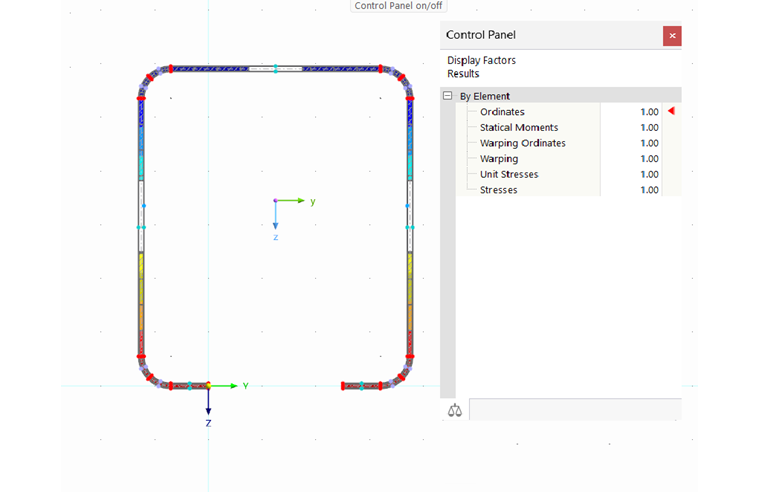

在【系数】选项卡中,您可以调整图形显示的比例系数。

显示系数的顺序按照导航器树中的结果类别进行排序。 红色三角形指示当前结果的调整系数。
