pannello di controllo

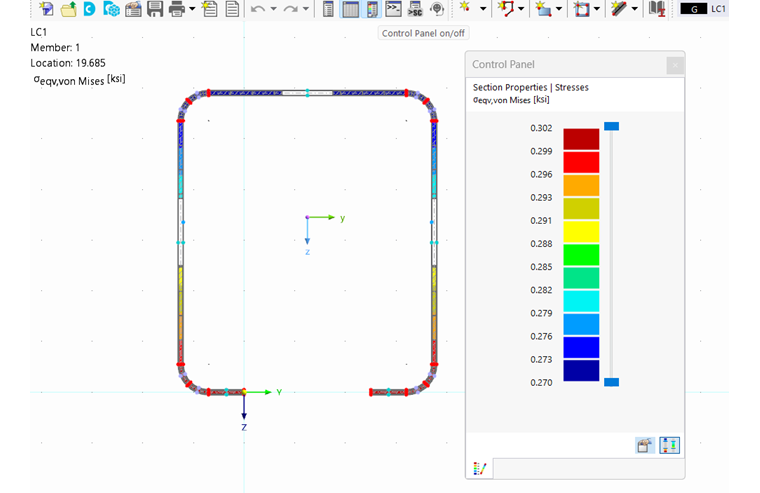

Il pannello di controllo viene visualizzato quando i risultati sono disponibili nella finestra di lavoro. Fornisce varie opzioni di visualizzazione e controllo. È possibile visualizzare e nascondere il pannello facendo clic su Pannello di controllo nel menu Visualizza. In alternativa, utilizzare il pulsante Pannello .

Informazione

Puoi "afferrare" il pannello nella barra del titolo e spostarlo nell'area di lavoro. Per ancorare il pannello, fare doppio clic sulla barra del titolo o spostarlo nella cornice della finestra.

Il pannello di controllo è costituito dalle schede Colori e Fattori.

Colori

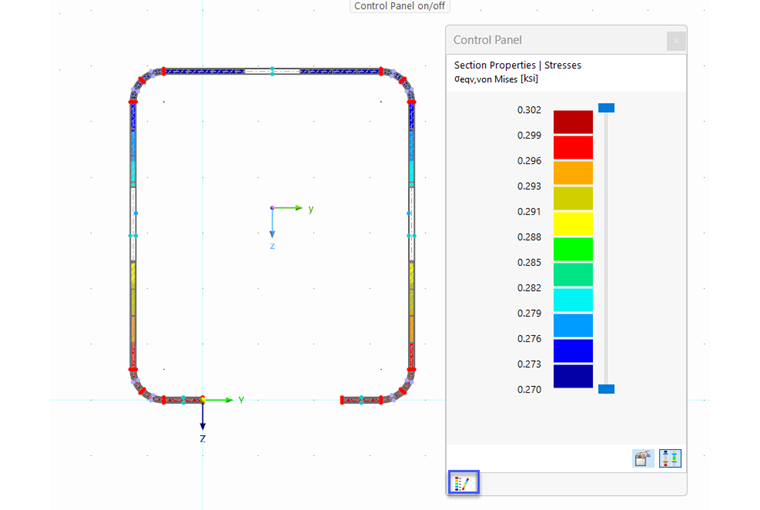

Nel caso di un grafico dei risultati multicolore, la prima scheda mostra la scala dei colori con gli intervalli di valori assegnati.

Undici zone di colori sono impostate come predefinite, coprendo l'intervallo tra i valori estremi in intervalli equi.

Modifica dei colori

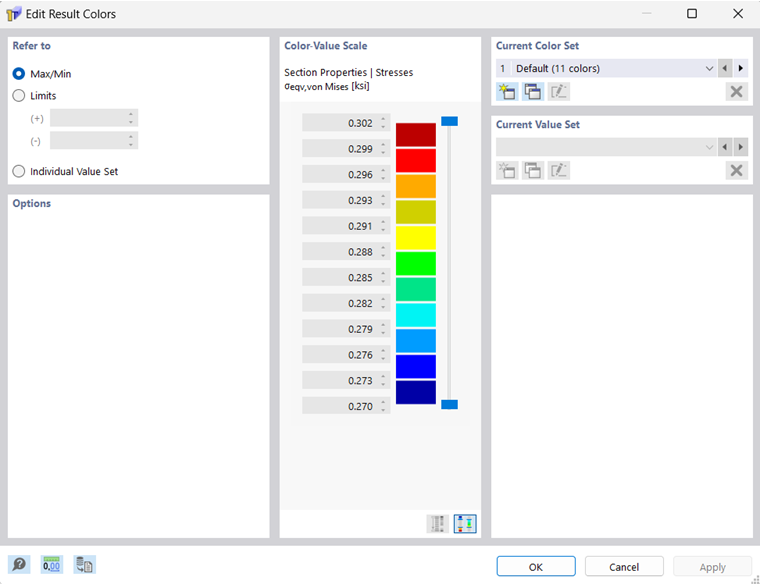

Per regolare la scala dei colori, fare doppio clic su uno dei colori o fare clic sul pulsante Modifica nel pannello. Viene visualizzata la finestra di dialogo 'Modifica colori risultato'.

Per modificare un colore, fare doppio clic sul campo del colore corrispondente. Nella finestra di dialogo 'Seleziona colore', puoi regolare il colore.

Modifica dei valori

Questa funzione è ancora in preparazione.

Regolazione delle gamme di colori

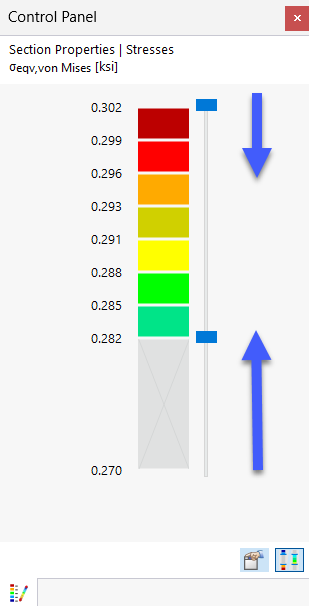

Per ridurre il numero di gamme di colori, utilizzare il dispositivo di scorrimento accanto alla scala dei colori. È possibile ridurre gli intervalli da entrambe le estremità.

Con il pulsante Aree del pannello di visualizzazione è possibile passare dal campo di valori esterno a quello interno. In questo modo, ad esempio, è possibile visualizzare solo gli intervalli con valori estremi.

Coefficienti

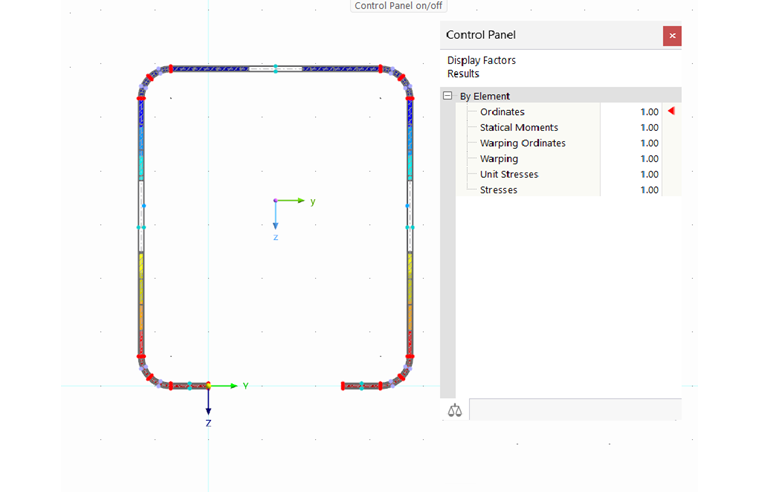

Nella scheda 'Fattori', è possibile regolare i fattori di scala per la visualizzazione grafica.

I fattori di visualizzazione sono ordinati per categorie di risultati in una struttura ad albero del navigatore. Un triangolo rosso contrassegna il campo di input per l'immagine del risultato corrente.
