Scala

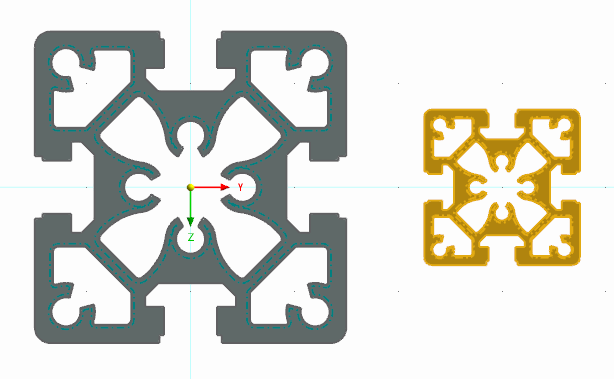

Seleziona gli oggetti del modello che desideri ridimensionare. Quindi fare clic sul pulsante (vedi immagine # extbookmark manual|image030469|Strumenti di modellazione#). Nella finestra di dialogo 'Scale', specificare se gli oggetti devono essere copiati durante il ridimensionamento e definire i parametri. L'immagine seguente mostra una sezione trasversale e la copia che è stata ridotta di un fattore di 0,5 rispetto all'origine.

Scala della sezione trasversale

Base

La scheda Principale gestisce i parametri di base per il ridimensionamento degli oggetti.

Finestra di dialogo 'Scala'

Copia

Se non è stato impostato alcun segno di spunta nella casella di controllo 'Crea copia', gli oggetti selezionati verranno ridimensionati. Se si desidera creare una o più copie, selezionare la casella di controllo. Quindi, inserisci il 'Numero di passaggi' che descrive la quantità di copie.

Parametri di scala

Immettere il 'Coefficiente di scala' k. In questo modo, si definisce il coefficiente di scala per il quale viene moltiplicata la distanza degli oggetti selezionati dal punto di riferimento (vedere il grafico della finestra di dialogo).

L'elenco 'Scaling through' fornisce tre opzioni per definire la direzione del ridimensionamento:

• Punto: tutte le coordinate dell'oggetto (Y e Z) sono ridimensionate rispetto a un 'punto' le cui coordinate devono essere definite.
• Direzione e punto: Viene ridimensionata solo una coordinata dell'oggetto. Nell'elenco, selezionare la 'Direzione' di cui si desidera modificare le coordinate e definire 'Punto P' come punto di riferimento.
• 2 punti: La direzione della scala è arbitraria nel piano. Immettere le coordinate per 'Punto P1' e 'Punto P2' per definire la direzione. Utilizzare il pulsante per definire i punti graficamente.

Opzioni

Nella sezione 'Opzioni', specificare se anche lo spessore degli elementi deve essere ridimensionato. L'opzione 'Solo punti (senza spessori degli elementi)' scala i punti iniziale e finale degli elementi ma mantiene lo spessore dell'elemento. L'opzione 'Punti e spessori degli elementi' ridimensiona i punti iniziale e finale, nonché lo spessore dell'elemento.

Numerazione e opzioni

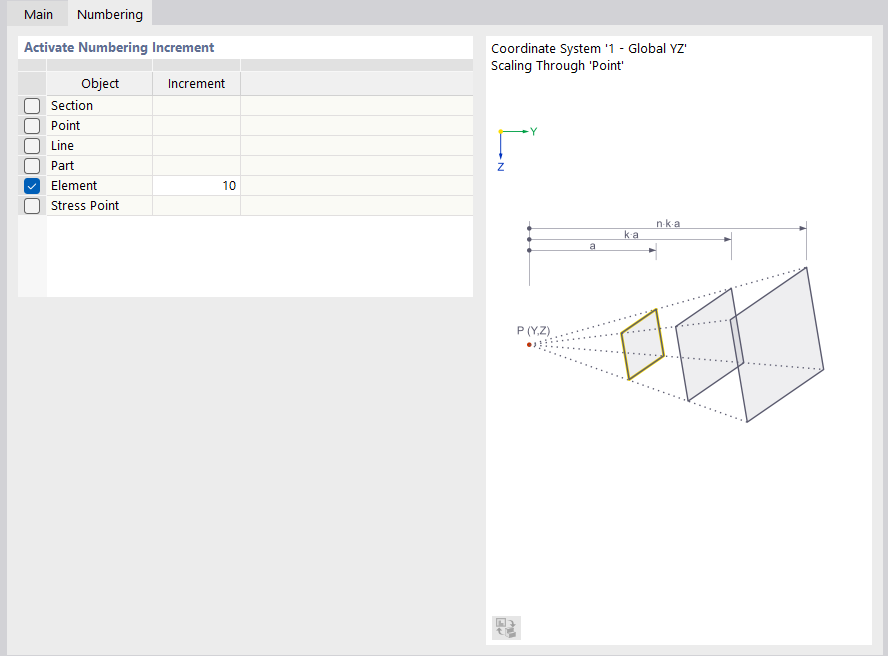

La scheda Numerazione viene visualizzata solo durante la copia. Qui puoi influenzare la numerazione dei nuovi oggetti.

Modifica numerazione

Le funzioni di questo registro sono descritte nei capitoli # extbookmark manuale|numerazioneAndOptionsTab|Sposta e copia # capitolo.
