Le tensioni della sezione trasversale sono calcolate nei punti di tensione e visualizzate in una tabella. I punti di tensione sono generati automaticamente, ma possono anche essere definiti manualmente.

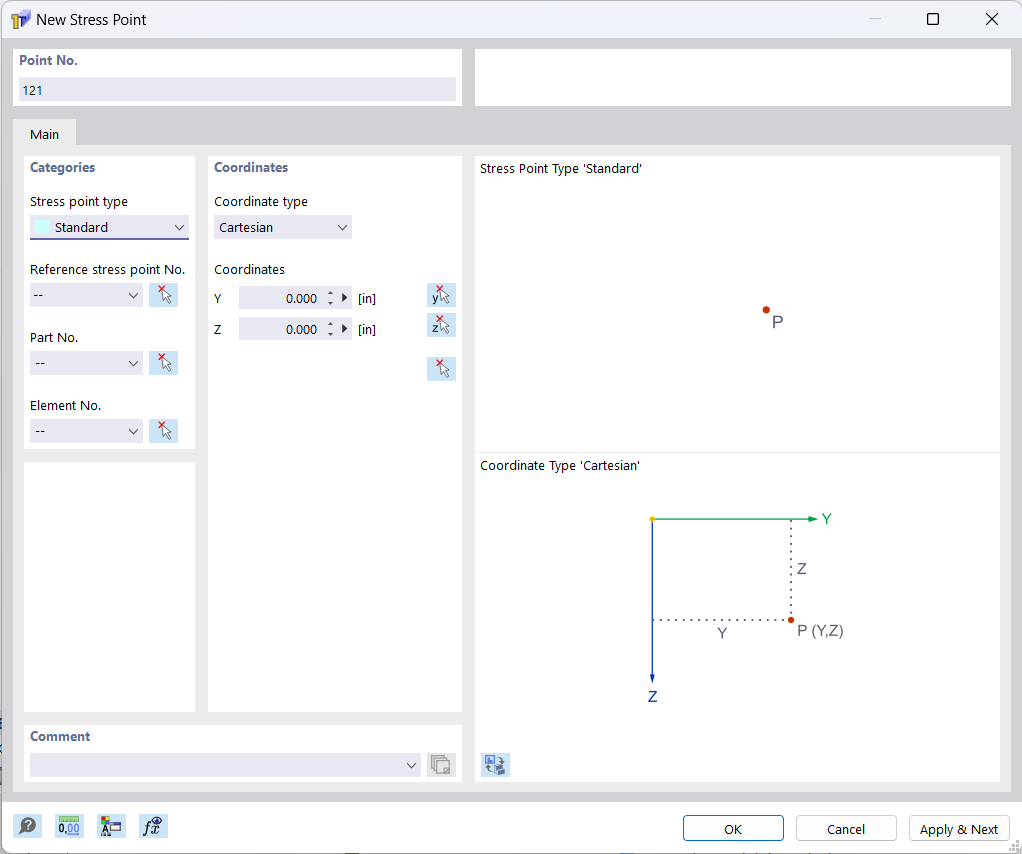

Principale
La scheda Base gestisce i parametri dei punti di tensione più importanti.
Tipo di punto di tensione
Vari tipi di punti di tensione sono disponibili per la selezione nell'elenco.
Norma
I punti tensionali del tipo 'Normale' possono essere posizionati in qualsiasi punto della sezione trasversale.

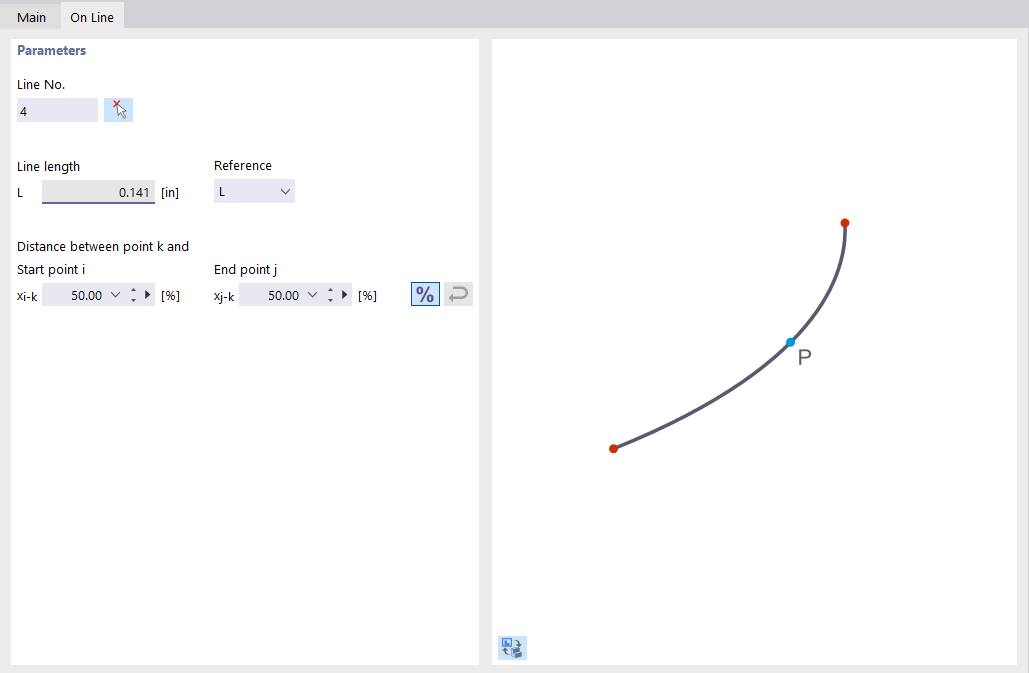

Online
I punti tensionali del tipo 'On line' possono essere definiti sulle linee. La linea e la distanza devono essere definite in un'altra scheda.

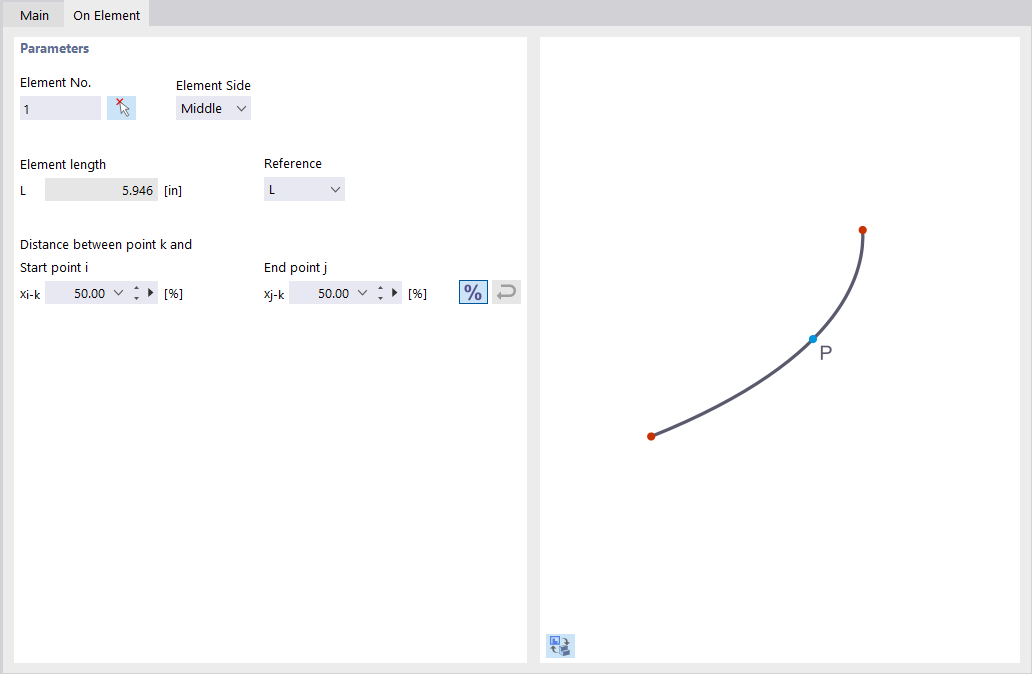

Un elemento
È possibile posizionare i punti di tensione del tipo 'sull'elemento' sugli elementi. L'elemento, il lato dell'elemento e la distanza devono essere definiti in un'altra scheda.
Punto di tensione di riferimento nr.
Le coordinate si riferiscono solitamente all'origine del sistema di coordinate globale (immissione ' - '). È anche possibile definire le coordinate in relazione ad un altro punto di tensione. Questo è utile, ad esempio, per posizionare il punto di tensione ad una certa distanza da una posizione definita. Per questo, è possibile utilizzare l'opzione 'Precedente' nell'elenco. Il punto di tensione di riferimento può anche essere inserito direttamente o selezionato sul modello con
.
Parte nr.
Immettere il numero della parte in cui si trova il punto di tensione.
Elemento nr.
Definisce il numero dell'elemento in cui si trova il punto di tensione.
Tipo di coordinate
Le coordinate di un punto di tensione sono sempre correlate a un sistema di coordinate che descrive la posizione del punto di tensione nello spazio. Il sistema di coordinate è da intendersi in senso orario. Nel caso del sistema di coordinate cartesiane, gli assi Y e Z descrivono un'estensione traslazionale (distanze). Entrambe le direzioni delle coordinate hanno gli stessi diritti.
Coordinate
La posizione del punto di tensione può essere descritta dalle sue coordinate Y e Z.
