napěťové body

Napětí v průřezu se spočítají v napěťových bodech a zobrazí se v tabulce. Napěťové body se generují automaticky, lze je však zadat také ručně.

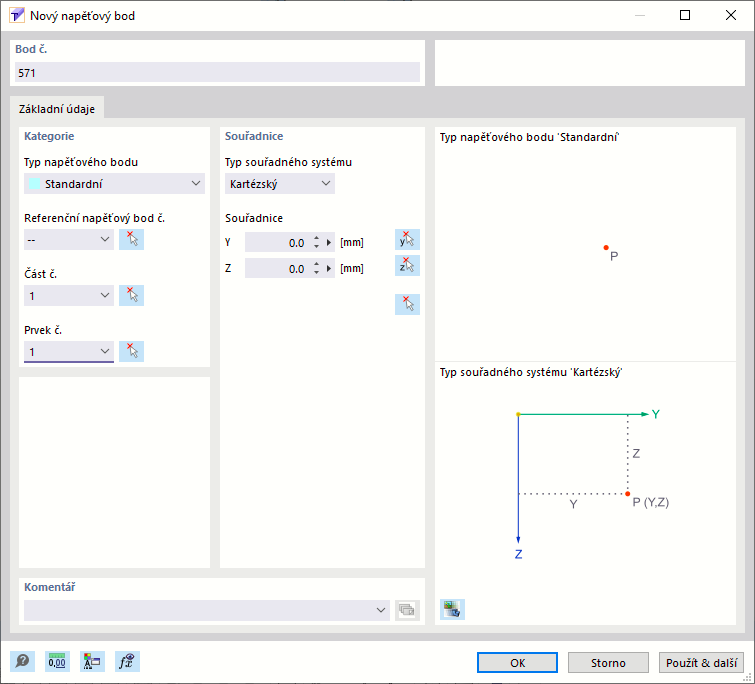

Dialog ' Nový napěťový bod '

Základní údaje

V záložce Základní najdete nejdůležitější parametry pro napěťové body.

Typ napěťového bodu

V seznamu máme k dispozici různé typy napěťových bodů.

Typy napěťových bodů

Norma

Napěťové body typu 'Standard' lze umístit kdekoli na průřezu.

Na linii

Napěťové body typu 'Na linii' lze zadat na liniích. Linii a vzdálenost je třeba zadat v jiné záložce.

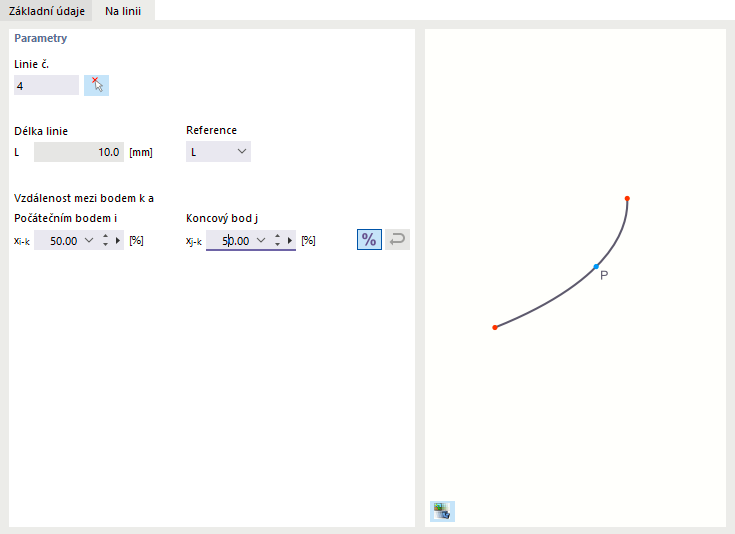

Dialog 'Nový napěťový bod ', záložka' On Line '

Prvek

Napěťové body typu 'lze umístit na prvek' na prvky. V další záložce je třeba zadat prvek, stranu prvku a také vzdálenost.

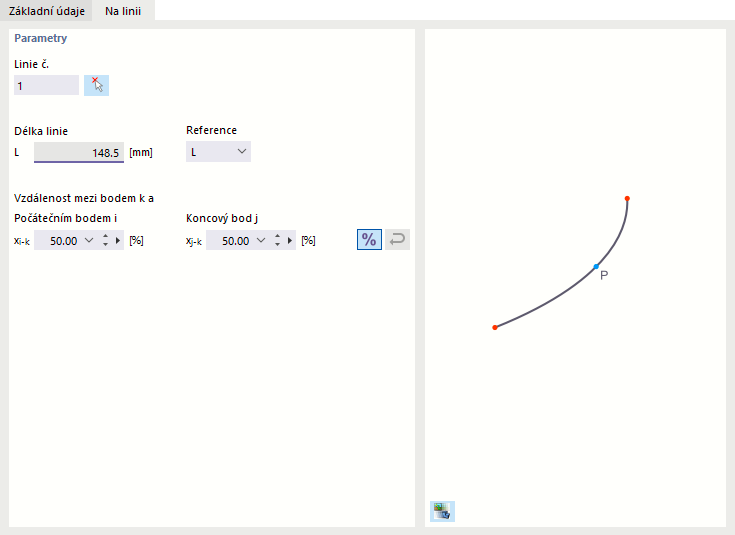

Dialog 'Nový napěťový bod ', záložka' k prvku '

Referenční napěťový bod č.

Souřadnice se obvykle vztahují k počátku globálního souřadného systému (položka ' - '). Souřadnice lze definovat také vzhledem k jinému napěťovému bodu. To je užitečné například pro umístění napěťového bodu v určité vzdálenosti od definované polohy. Za tímto účelem můžete v seznamu použít volbu ' Předchozí '. Referenční napěťový bod lze také zadat přímo nebo ho můžeme vybrat na modelu pomocí .

Vybrat referenční napěťový bod

Část č.

Zadejte číslo části, na které se nachází napěťový bod.

Prvek č.

Zadejte číslo prvku, na kterém se nachází napěťový bod.

Typ souřadného systému

Souřadnice napěťového bodu se vždy vztahují k souřadnému systému, který popisuje polohu napěťového bodu v prostoru. Souřadný systém se chápe ve směru hodinových ručiček. V případě kartézského souřadného systému pak osa Y a Z udává translační prodloužení (vzdálenosti). Oba směry souřadnic mají stejná práva.

Souřadnice

Polohu napěťového bodu lze popsat pomocí jeho souřadnic Y a Z.
