Možnosti výběru

Před úpravou objektů je třeba definovat - tedy "vybrat" - příslušné objekty modelu. Existují různé způsoby, jak toho dosáhnout, v závislosti na typu objektu a účelu.

Vybrané objekty se zvýrazní jinou barvou. V dialogu 'Vlastnosti zobrazení' je možné upravit barvy výběru a předvýběru (při „najetí“ myší na objekt bez kliknutí na něj).

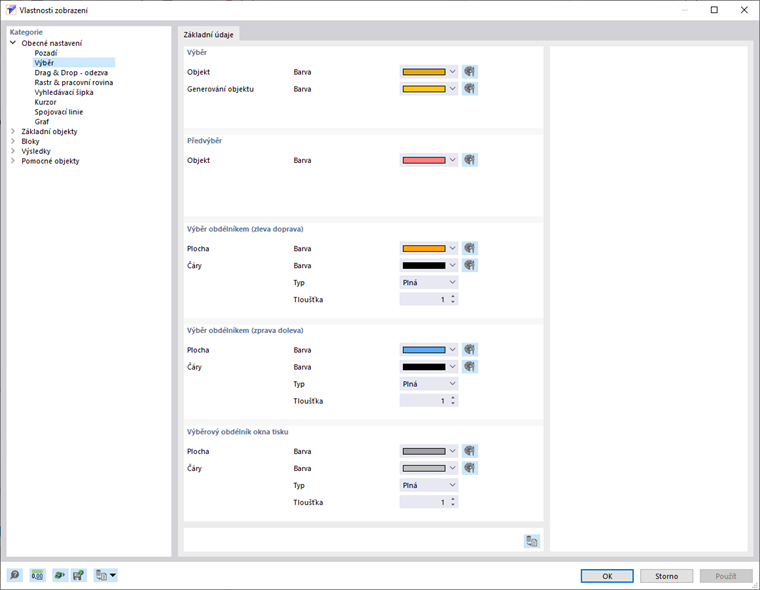

Dialog "Vlastnosti zobrazení", kategorie "Výběr"

Vlastnosti vybraných objektů lze upravit dvojím kliknutím na některý z těchto objektů. Další možností je použít funkci Upravit výběr v nabídce Úpravy.

Grafický výběr objektů

Výběr myší

Pokud chceme vybrat objekt v grafickém okně, klikneme na něj levým tlačítkem myši. Objekt zůstane vybrán, dokud neklikneme na jiný objekt nebo do prázdné oblasti pracovního okna. Pokud chceme k výběru přidat další objekty, máme dvě možnosti:

• Podržte při kliknutí stisknutou klávesu Ctrl.
• Aktivieren Sie im Menü Bearbeiten > Selektieren mit einem Klick auf die Schaltfläche die Einstellung 'Zur Selektion hinzufügen'.

Výběr pomocí grafické oblasti

Pokud chcete vybrat několik objektů v pracovním okně současně, přetáhněte nad objekty okno a současně držte stisknuté levé tlačítko myši. Přitom platí: Pokud vytváříme okno zleva doprava, vyberou se všechny objekty, které zcela leží v daném okně. Naopak, pokud vytváříme okno zprava doleva, zahrnou se do výběru také všechny objekty, které se v této oblasti nacházejí pouze částečně. Die zugeordneten Farben werden im Dialog Anzeigeeigenschaften verwaltet.

Falls die Selektion über ein Fenster ungünstig ist, können Sie die Selektion über ein Parallelogramm, einen elliptischen Bereich, einen kreisringförmigen Bereich oder einen freihändig definierbaren Bereich ('Lasso') vornehmen. Diese Selektionsmöglichkeiten finden Sie im Menü Bearbeiten > Selektieren.

Freie Punkte selektieren

Mit der Funktion 'Freie Punkte' im Menü Bearbeiten > Selektieren können Sie alle Punkte selektieren, die nicht für die Definition von Linien oder Teilen verwendet werden. Um diese Punkte zu löschen, drücken Sie die Entf-Taste.

Výběr souvisejících objektů

Wenn Sie ein Teil selektiert haben, sind die zugehörigen Linien und Punkte nicht in der Selektion enthalten. Pomocí funkce 'Související objekty' v nabídce Úpravy > Vybrat lze integrovat komponenty vybraných objektů do výběru.

Výběr objektů pomocí navigátoru

Objekt je možné vybrat kliknutím na příslušnou položku v navigátoru Data. Tato funkce platí také pro vlastnosti objektu: Wenn Sie beispielsweise ein Material im Navigator markieren, werden im Arbeitsfenster alle Objekte selektiert, denen das Material zugewiesen ist.

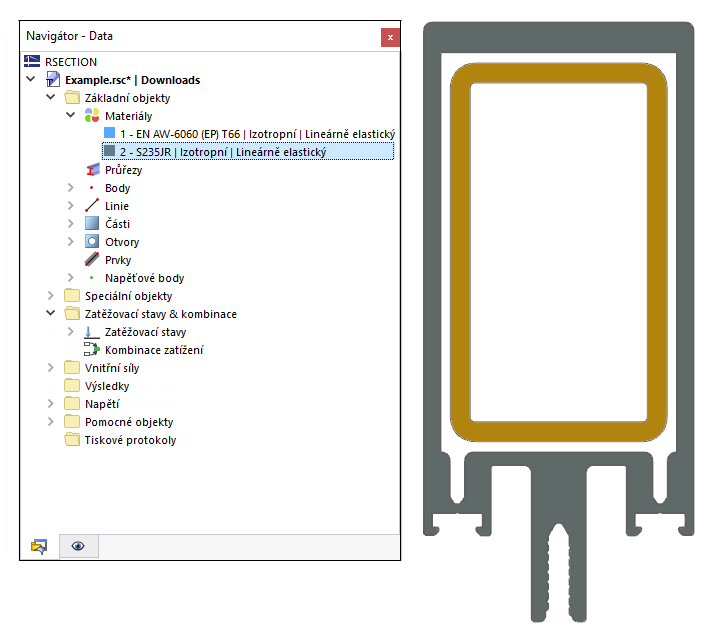

Výběr objektů podle vlastností v navigátoru

Výběr objektů pomocí tabulky

Sie können ein Modellobjekt selektieren, indem Sie die entsprechende Zeile in der Tabelle - Basisobjekte anklicken.

Výběr objektů podle vlastností v tabulce
