Úchopy objektu

Uchopení objektu usnadňuje modelování při vkládání linií, prvků a částí. Neben Punkte können verschiedene Fangpunkte an Objekten genutzt werden.

Seznam

Die 'Liste' verwaltet alle Objektfänge des Modells. V tabulce Liste von Objekttypen sind die Schaltflächen beschrieben, mit denen Sie Objekte einer Liste neu anlegen, kopieren oder löschen können.

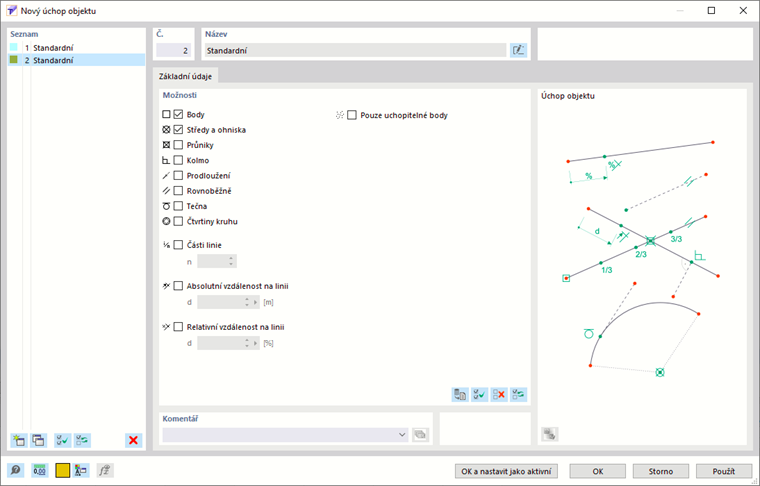

Možnosti

Als 'Standard' sind Punkte, Mittel und Brennpunkte als Fangpunkte aktiviert. Pokud například zadáváme novou linii a myší najedeme na určitý objekt, zobrazí se tam příslušné symboly.

Pomocí zaškrtávacích políček lze nastavit, které body úchopu se mají použít:

Body Freie Punkte und Punkte von Linien und Elementen
Středy a ohniska Pokud se ukazatel myši přiblíží ke středu linie nebo k ohnisku křivky, zachytí se úchop.
Průniky Kreuzungspunkte zweier Linien oder zweier Elemente, die keinen gemeinsamen Punkt besitzen
Kolmý Senkrechte Verbindung zu einer Linie oder einem Element
Přístavba Napojení na přímku linie, která byla předem vybrána (krátkým dotykem myši)
Rovnoběžné Zadání rovnoběžné linie: Nach dem Setzen des Anfangspunktes bewegen Sie den Mauszeiger über eine Musterlinie. Sobald sich der Mauszeiger einem möglichen Endpunkt der neuen Linie nähert, sodass diese zum Muster parallel liegt, erscheint an den Linien das Parallelensymbol.
Tečna Berührungspunkt einer Linie oder eines Elementes am Kreisbogen
Kvadranty Místa rozdělení kruhu na čtvrtiny
Části Dělicí místa linií: Pokud se kurzor myši pohybuje po linii, zachytí se na zadaných hranicích 'n' částí. V daném místě se zobrazí zlomek jako symbol pro dělicí bod.
Vzdálenost Místa rozdělení linií v absolutní nebo relativní vzdálenosti: Pokud se ukazatel myši pohybuje po linii, zachytí se v zadaných vzdálenostech 'd' od počátku a konce linie.
Pouze uchopitelné body Setzen von Punkten nur an bereits definierten Objekten, nicht beliebig in der Arbeitsebene

CAD-Symbolleiste

In der CAD-Symbolleiste unterhalb der Tabellen können Sie nicht nur den Objektfang, sondern auch einzelne Fangfunktionen gezielt ein- und ausschalten.

Tlačítka v této sekci mají následující funkce:

Úchop rastru Schaltet die Fangfunktion für die Rasterpunkte ein und aus
Úchop objektu Schaltet den Objektfang ein und aus
Úchop k uzlům Fang an Punkten und Kontrollpunkten
Úchop středů a ohnisek Úchop středů a ohnisek
Úchop k průnikům Úchop k průnikům
Úchop na kolmici Fang an Lotpunkten
Úchop prodloužení Úchop prodloužení
Úchop k rovnoběžkám Fang an parallelen Linien
Úchop k tangentám Úchop k tečnám
Úchop kvadrantů Fang an Kreisquadranten
Úchop k dělicím bodům Fang an Teilungspunkten von Linien
Úchop na absolutní vzdálenost Fang an Stellen von Linien mit absolutem Abstand
Úchop v relativní vzdálenosti Fang an Stellen von Linien mit relativem Abstand
Uchopení pouze k uchopitelným bodům Úchop pouze uchopitelných bodů
