Při statické analýze konstrukcí ohrožených ztrátou stability v modulech RF‑STABILITY (pro RFEM) nebo RS‑BUCK (pro RSTAB) je někdy nutné aktivovat vnitřní dělení prutů.
Na tomto modelu byla předvedena možnost aktivovat dělení prutů v modulu RF-STABILITY.
Model použitý v

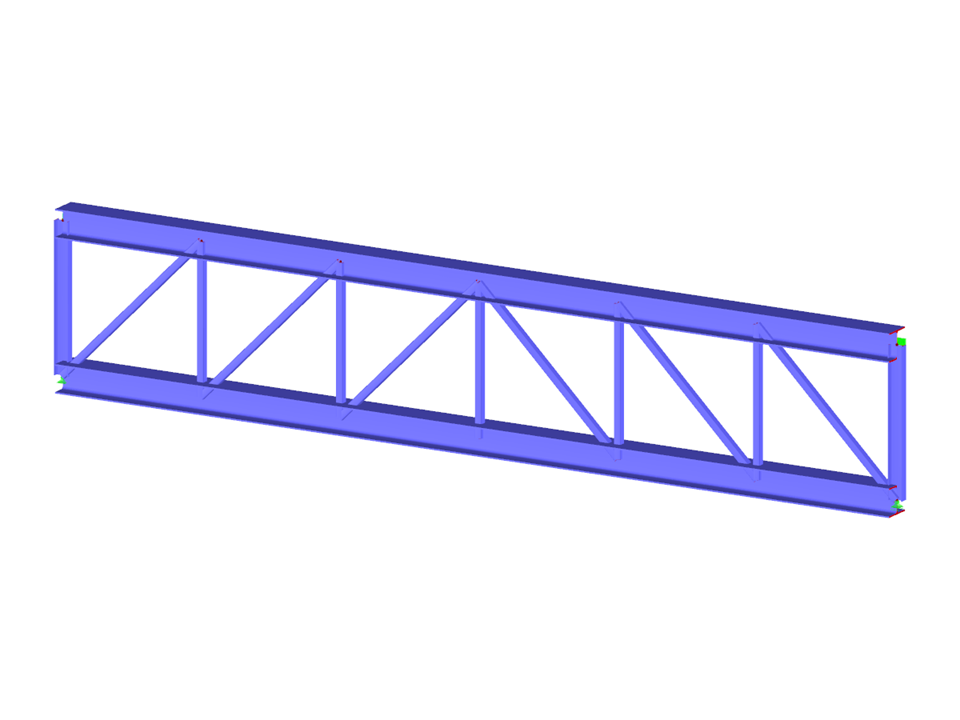

Příhradový nosník
| Počet uzlů | 14 |
| Počet linií | 15 |
| Počet prutů | 15 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,616 t |
| Rozměry (metrické) | 6,030 x 0,030 x 1,030 m |
| Rozměry (imperiální) | 19.78 x 0.1 x 3.38 feet |
| Verze programu | 5.25.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
