Al analizar elementos estructurales susceptibles de pandeo utilizando los módulos RF -STABILITY (para RFEM) o RSBUCK (para RSTAB), puede ser necesario activar la división interna de barras.
Este modelo muestra la opción para activar la división de barras en RF-STABILITY.
Modelo utilizado en

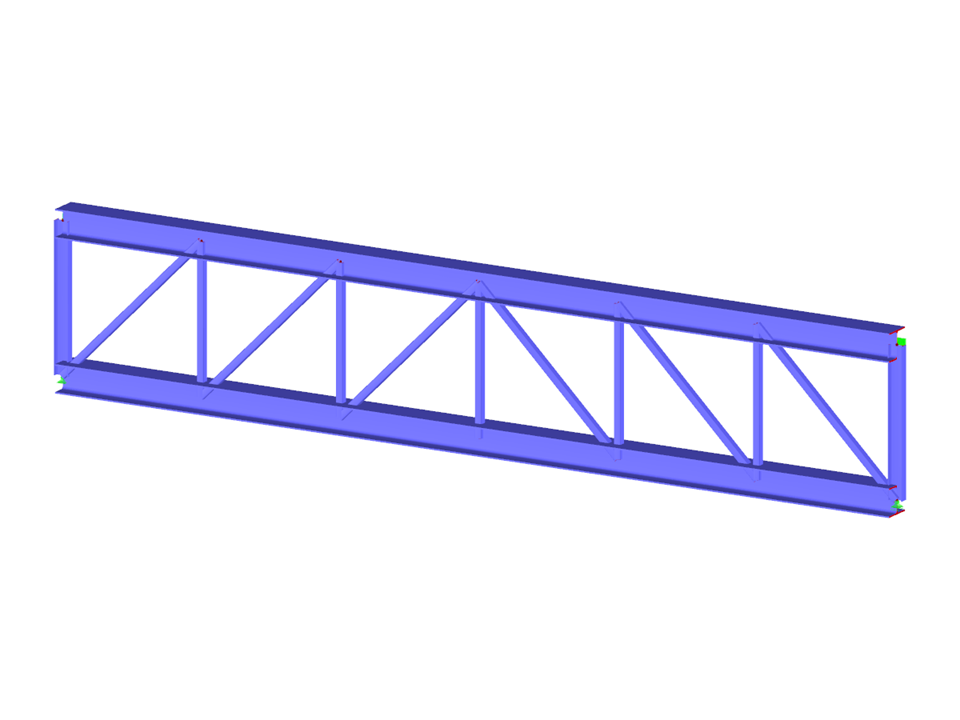

Viga de celosía
| Número de nudos | 14 |
| Número de líneas | 15 |
| Número de barras | 15 |
| Número de casos de carga | 1 |
| Peso completo | 0.616 t |
| Dimensiones (métricas) | 6,030 x 0,030 x 1,030 m |
| Dimensiones (imperiales) | 19.78 x 0.1 x 3.38 feet |
| Versión del programa | 5.25.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
