Dělicí linie/prvky

Chcete-li rozdělit linii nebo prvek, klikněte na objekt pravým tlačítkem myši. Poté v místní nabídce vyberte jednu z funkcí pro Dělicí linii nebo Dělicí prvek.

Rozdělení linie pomocí místní nabídky

Rozdělení pomocí mezilehlých bodů

Tato funkce slouží k rozdělení linie nebo prvku na stejné segmenty.

Rozdělit linii na třetiny

Číslo

Zadejte 'počet mezilehlých bodů' n pro dělení. Například, jak je znázorněno na obrázku výše, linie je ve svých třetích bodech rozdělena dvěma mezilehlými body.

Možnosti

Zaškrtávací políčko 'Vytvořit body typu na linii bez rozdělení linie' je standardně deaktivované. Při rozdělení linie se vytvoří nové linie. Pokud toto políčko zaškrtneme, linie jako celek zůstane zachována. V tomto případě se dělení provádí pomocí mezilehlých bodů typu 'Body na linii' (viz kapitola # extbookmark manual|PointType_OnLine|Body #).

Původní (vlevo), výsledek s dělením (uprostřed) a bez dělení (vpravo)

Pokud zaškrtneme políčko 'Individuální číslování', můžeme v záložce Číslování ovlivnit číslování nových objektů.

Číslování

Záložka Číslování se zobrazí, pokud je v záložce 'Základní údaje' zaškrtnuto políčko Individuální číslování.

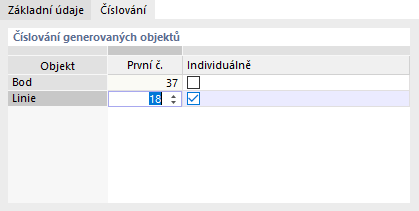

Úprava číslování vygenerovaných objektů

Ve sloupci 'Individuálně' zaškrtněte, kterému objektu chcete přiřadit konkrétní číslo. Ve sloupci 'První č.' můžete zadat počáteční číslo pro nové objekty. Další objekty v této kategorii jsou očíslovány vzestupně od tohoto čísla.

Dělit pomocí vzdálenosti

Tato funkce slouží k rozdělení linie nebo prvku v určitém bodě.

Rozdělit linii pomocí vzdálenosti

Vzdálenost mezi novým bodem a začátkem nebo koncem linie

Zadejte vzdálenost od počátečního nebo koncového bodu pro rozdělení linie nebo prvku. Hodnotu lze zadat jako vzdálenost nebo relativně. Všechna čtyři zadávací pole jsou interaktivně propojena.

Pokud se vzdálenost vztahuje k délce průmětu, je třeba průmět zadat v sekci 'Referenční délka'.

Referenční délka

Ve většině případů se rozteč vztahuje ke 'skutečné délce' linie nebo prvku. Pokud ne, vybereme příslušný 'průmět ve směru' osy zadaného souřadného systému. V sekci 'Vzdálenost...' je pak třeba zadat příslušné parametry dělení.

Možnosti

Zaškrtávací políčko 'Vytvořit body na linii bez rozdělení linie' určuje, zda se při dělení linie vytvoří nové objekty (viz sekce options options ).

Pokud zaškrtneme políčko 'Individuální číslování', můžeme v záložce ovlivnit číslování nových objektů (viz záložka Číslování)
