Průřezy

Normované průřezy jsou k dispozici v databázi pro zadání průřezů.

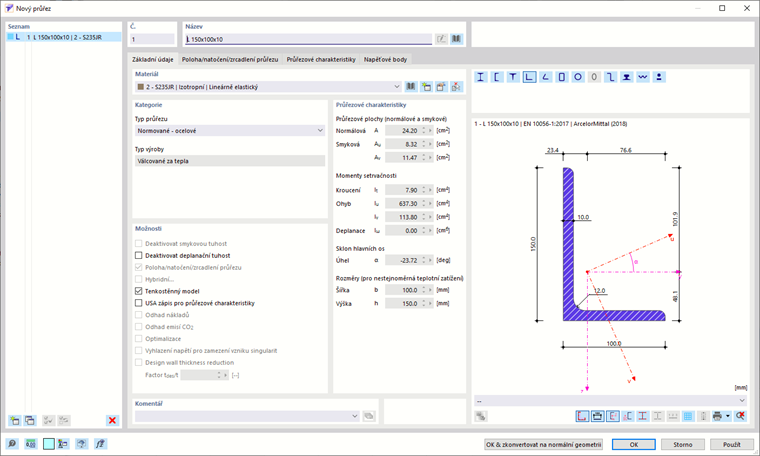

Dialog 'Nový průřez'

Seznam

V "Seznamu" se zobrazí všechny průřezy modelu. V tabulce Liste von Objekttypen popisuje tlačítka, pomocí nichž lze vytvářet, kopírovat nebo mazat objekty v seznamu.

Název

Název průřezu' je automaticky uveden v parametrech průřezu. Do tohoto pole lze ovšem také zadat označení a pomocí něj vyhledat průřez v databázi. Pokud se označení shoduje s položkou v databázi, RSECTION převezme uložené průřezové charakteristiky. Pro výběr průřezu z databáze klikněte na na konci vstupního řádku. Přenos průřezů je popsán v kapitole Databáze průřezů.

Základní

V záložce Základní údaje se nastavují základní parametry průřezu.

Materiál Zdivo

Každému průřezu musí být přiřazen materiál. Ten můžete vybrat ze seznamu již definovaných materiálů. Tlačítka vedle vstupního pole umožňují vybrat materiál z databáze nebo zadat nový (viz kapitola Materiály).

Typ průřezu

Pro průřezy z databáze je přednastaven "typ průřezu" podle tam obvyklé klasifikace (viz kapitola Databáze průřezů).

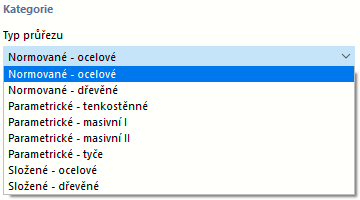

Seznam typů průřezu

Typ výroby

Pro průřezy z databáze se zobrazí Typ výroby průřezu.

Průřezové plochy

Průřezové plochy se rozdělí na celkovou plochu 'Normálovou A' a plochy 'Smykovou A_y' a 'Smykovou A_z'. Smyková plocha A_y souvisí s momentem setrvačnosti I_z, smyková plocha A_z s momentem setrvačnosti I_y.

U nesymetrických průřezů se zobrazí smykové plochy okolo hlavních os u a v průřezu.

Momenty setrvačnosti

Momenty setrvačnosti definují průřezovou tuhost vůči zatížení momenty: Moment setrvačnosti v kroucení I_T udává tuhost při kroucení okolo podélné osy, plošné momenty 2. stupně I_y a I_z tuhost při ohybu okolo lokálních os y a z. Osu y je třeba chápat jako "silnou" osu (hlavní osu největší tuhosti). Výsečový moment setrvačnosti I_ω popisuje odpor vůči deplanaci.

U nesymetrických profilů se uvádějí momenty setrvačnosti okolo hlavních os u a v průřezu. Lokální osy průřezu se zobrazují v obrázku průřezů.

Vlastnosti průřezu a osy L-profilu

Sklon hlavních os

Sklon hlavních os udává polohu hlavních os vzhledem ke standardnímu osovému systému symetrických průřezů. U nesymetrických průřezů se jedná o úhel α, který svírá osa y a osa u (kladně ve směru hodinových ručiček). Pro symetrické průřezy jsou hlavní osy jsou označeny jako y a z a pro nesymetrické jako u a v (viz obrázek Průřezové charakteristiky a osy).

Sklon hlavních os se stanoví podle následující rovnice:

Rozměry (pro nestejnoměrná teplotní zatížení)

Rozměry průřezu šířka b a výška h jsou nutné pro výpočet teplotního zatížení.

USA zápis pro průřezové charakteristiky

Pokud toto políčko aktivujeme, zobrazí se symboly průřezových charakteristik podle americké konvence.

Umístění průřezu/Natočení/Zrcadlení

V této záložce lze definovat polohu a úhel natočení průřezu. V případě nesymetrických průřezů nabízí tato záložka také možnosti pro 'Zrcadlení' profilu.

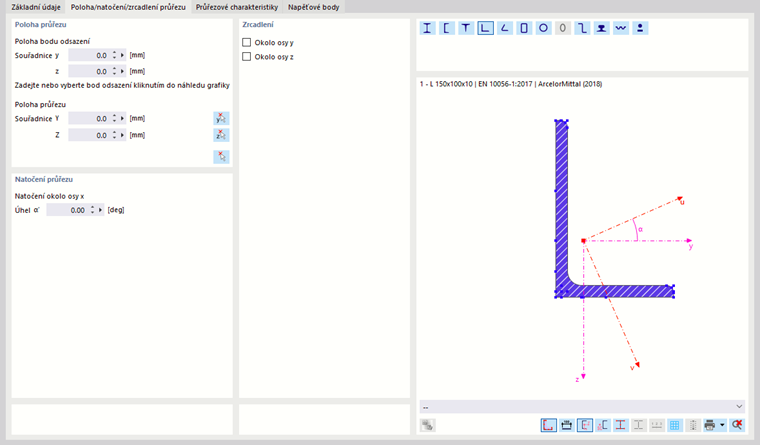

Umístění/Natočení/Zrcadlení průřezu

Poloha bodu odsazení

Bod odsazení průřezu slouží jako vztažný bod pro umístění průřezu. Tento bod je v grafice průřezu označen červeně. Souřadnice y a z se vztahují k těžišti profilu.
Referenční bod lze zadat přímo do vstupních polí nebo kliknutím na modrý bod v grafice průřezu.

Poloha průřezu

Bod vložení průřezu lze zadat přímo do vstupních polí nebo pomocí v pracovním okně. Průřez se umístí do zadaného bodu odsazení v bodě vložení.

Natočení okolo osy x

Průřez lze natočit o libovolný úhel α.

Zrcadlení

Nesymetrické průřezy lze zrcadlit. Za tímto účelem zaškrtněte příslušné políčko.

Hybridní

Částem průřezu typu "Parametrický - masivní II" lze přiřadit různé materiály.

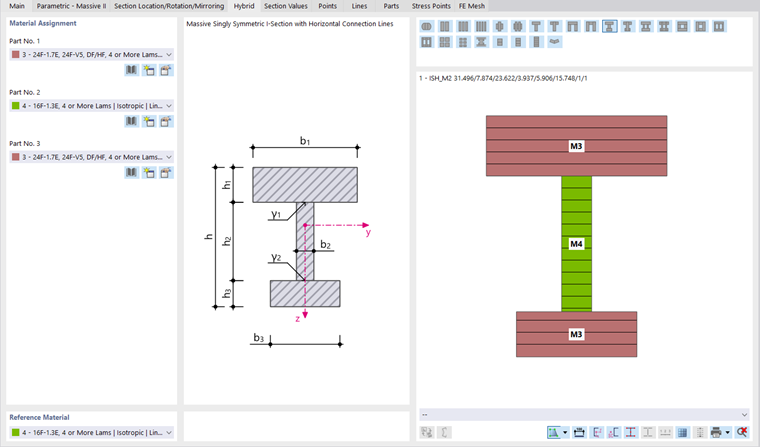

Definice hybridního průřezu

Napěťové body

Napěťové body jsou nutné pro stanovení napětí v průřezu. Všechny průřezy z databáze jsou opatřeny napěťovými body v bodech průřezu důležitých pro posouzení.

Záložka Napěťové body se skládá až ze čtyř podzáložek, které obsahují souřadnice napěťových bodů, statických momentů a deplanačních souřadnic s příslušnými tloušťkami (pouze u tenkostěnných průřezů) a jednotková napětí vypočítaná pomocí tenkostěnných -teorie stěn (pouze pro tenkostěnné průřezy) a jednotková napětí vypočítaná metodou konečných prvků.

Kontrola napěťových bodů a průřezových charakteristik

Průběhy průřezových charakteristik a napětí můžete prohlížet v grafice průřezu: klikněte do sloupce s hodnotou nebo vyberte typ průběhu ze seznamu pod obrázkem.

Konvertovat na normální geometrii

Tato funkce rozloží průřez na jednotlivé objekty, jako jsou body, linie, prvky, části atd. Poté je možné jednotlivé objekty upravovat.
