Les sections standardisées sont disponibles dans une bibliothèque pour la saisie des sections.
Liste
La « Liste » gère toutes les sections du modèle. Dans le tableau Liste von Objekttypen sind die Schaltflächen beschrieben, mit denen Sie Objekte einer Liste neu anlegen, kopieren oder löschen können.
Nom
Le nom de la section est automatiquement défini par les paramètres de section. Cependant, vous pouvez également entrer une description dans cette zone de texte et l’utiliser pour rechercher la section dans la bibliothèque. Si la description correspond à une entrée de la bibliothèque, RSECTION importe les propriétés de section enregistrées. Pour sélectionner une section dans la bibliothèque, cliquez sur
à la fin de la ligne d’entrée. L’importation des sections est décrite dans le chapitre Bibliothèque de sections.

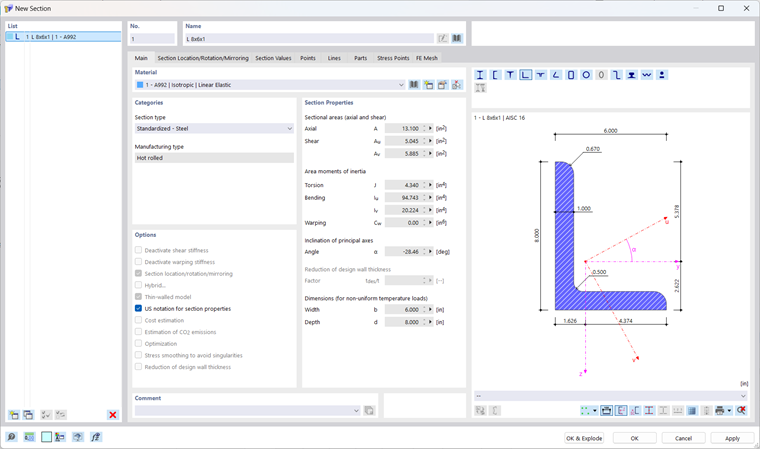

Général
L’onglet Général gère les paramètres de base de la section.
Matériau
Un matériau doit être assigné à chaque section. Vous pouvez le sélectionner dans la liste des matériaux déjà définis. Les boutons à côté de la zone de texte vous permettent de sélectionner un matériau dans la bibliothèque ou d’en définir un nouveau (voir le chapitre Matériaux).

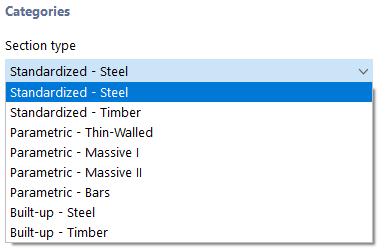

Type de section
Le « Type de section » est prédéfini selon les classifications habituelles pour les sections de la bibliothèque (voir le chapitre Bibliothèque de sections).
Type de fabrication
La méthode de production de la section est affichée pour les sections de la bibliothèque.
Aires de section
Les aires de la section sont divisées en aire totale « Axial A » et en aires de « Cisaillement Ay » et « Cisaillement Az ». L’aire de cisaillement Ay est rapportée au moment d’inertie Iz, l’aire de cisaillement Az à Iy.
Pour les sections non symétriques, les aires de cisaillement sont affichées autour des axes principaux u et v de la section.
Moments d'inertie
Les moments d’inertie de l’aire définissent la rigidité de la section par rapport au chargement par les moments : L’inertie de torsion IT décrit la rigidité en rotation autour de l’axe longitudinal. Les moments d’inertie Iy et Iz décrivent les rigidités en flexion autour des axes locaux y et z. L’axe y est considéré comme l’axe « fort ». Le moment d’inertie de gauchissement Iω est utilisé pour décrire la résistance au gauchissement.
Les moments d’inertie pour les sections non symétriques sont affichés autour des axes principaux u et v de la section. Les axes de section locaux sont affichés dans le graphique de la section.
Inclinaison des axes principaux
L’inclinaison des axes principaux décrit la position des axes principaux par rapport au système d’axes principaux standard des sections symétriques. Pour les sections asymétriques, il s’agit de l’angle α entre l’axe y et l’axe u (positif dans le sens des aiguilles d’une montre). Les axes principaux sont appelés y et z pour les sections symétriques et u et v pour les sections asymétriques (voir l’image Propriétés de la section et axes de la section).
L’inclinaison de l’axe principal est déterminée selon l’équation suivante :
| α | Angle de l'axe principal |
| Iyz | Moment d'inertie biaxial |
| Iz | Moment d'inertie autour de l'axe z |
| Iy | Moment d'inertie autour de l'axe y |
Cotations (charge de température non-uniformes)
Les dimensions concernant la largeur b et la hauteur h de la section sont requises pour le calcul des charges de température.
Désignation américaine pour les propriétés de section
Cochez la case pour afficher les symboles des propriétés de section selon la convention américaine.

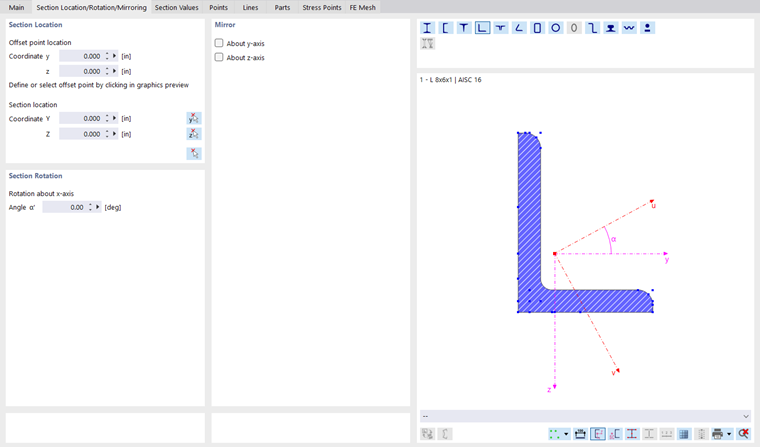

Position/rotation/miroitage de la section
Cet onglet permet de définir la position et l’angle de rotation de la section. Pour les sections asymétriques, cet onglet offre également des options pour « Miroiter » la section.
Position du point de référence
Le point de décalage de la section est utilisé comme point de référence pour placer la section. Ce point est surligné en rouge sur le schéma de la section. Les coordonnées y et z se réfèrent au centre de gravité de la section.
Vous pouvez entrer le point de référence directement dans les zones de texte ou le définir en cliquant sur l’un des points bleus dans le schéma de la section
Position de la section
Vous pouvez insérer le point d’insertion de la section directement dans les zones de texte ou à l’aide de
dans la fenêtre de travail. La section est placée au point de décalage défini au point d’insertion.
Rotation autour de l’axe x
Vous pouvez faire pivoter la section autour d’un angle α librement défini.
Miroiter
Vous pouvez miroiter les sections asymétriques. Pour cela, cochez la case correspondante.

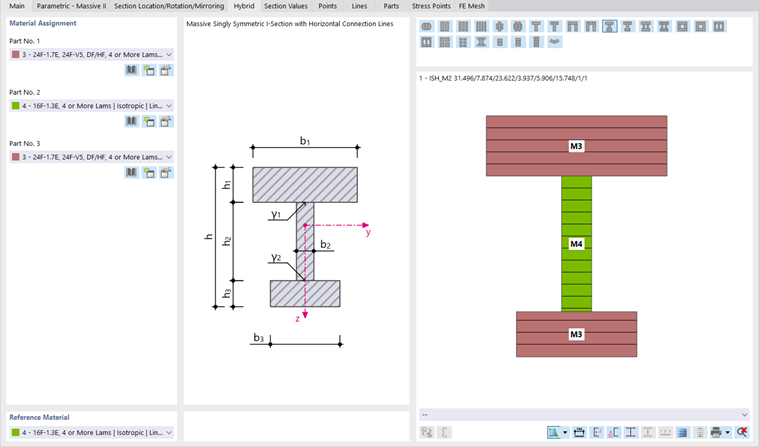

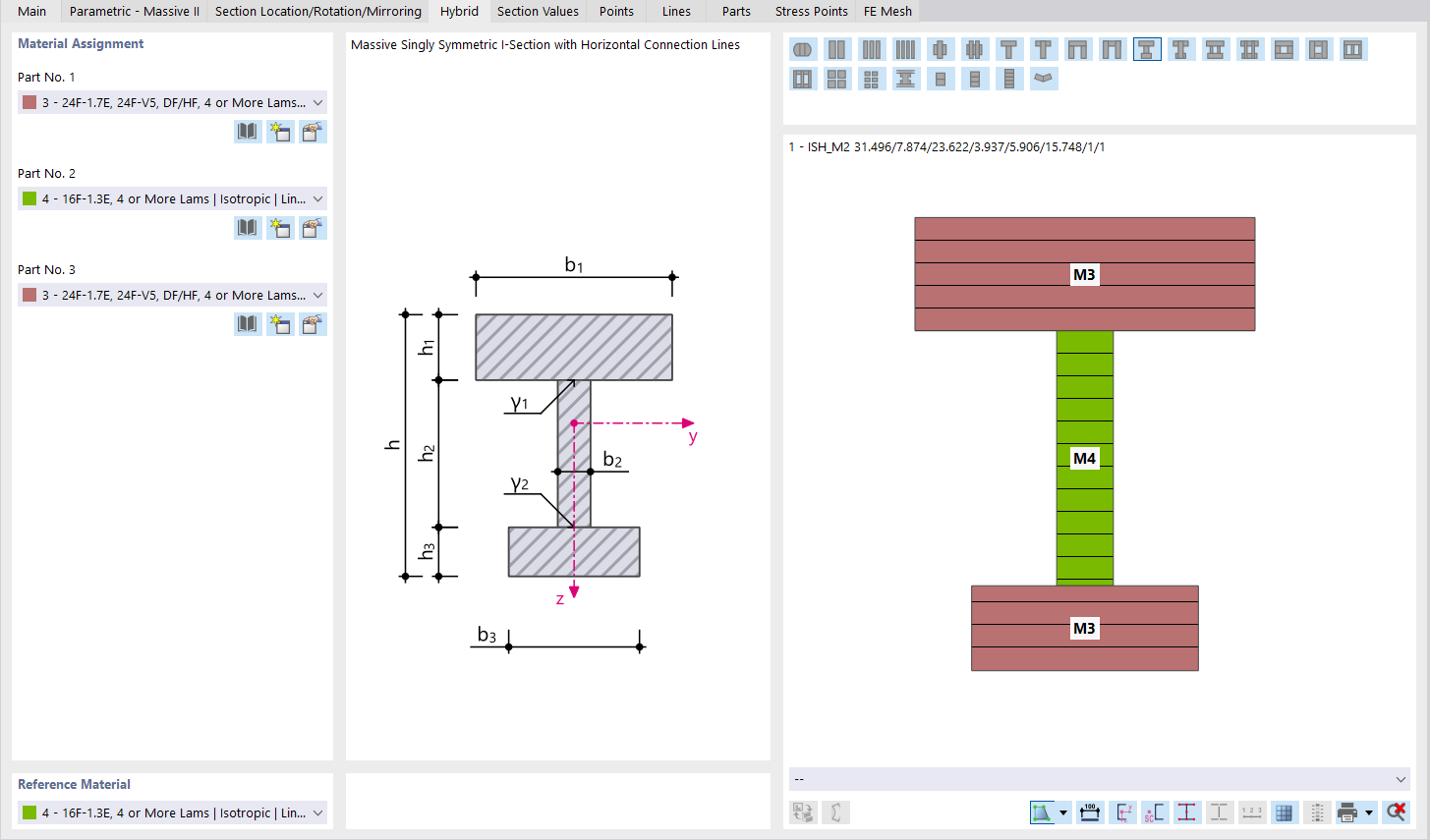

Mixte
Vous pouvez attribuer différents matériaux aux parties des sections de type « Paramétrique - Massive II ».

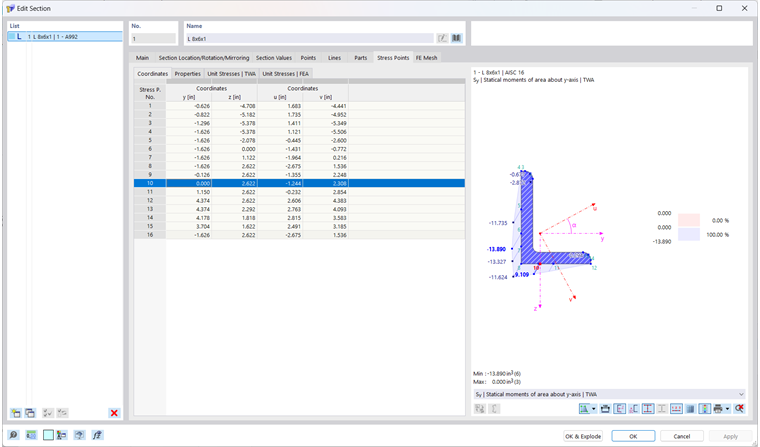

Points de contrainte
Les points de contrainte sont nécessaires pour déterminer les contraintes agissant sur la section. Toutes les sections de la bibliothèque sont fournies avec des points de contrainte aux emplacements pertinents pour le calcul de la section.
L’onglet Points de contrainte se compose de quatre sous-onglets contenant les coordonnées des points de contrainte, des moments statiques et des coordonnées de gauchissement avec les épaisseurs correspondantes (uniquement pour les sections à parois minces) ainsi que les contraintes unitaires calculées avec l'épaisseur la théorie des parois (uniquement pour les sections à parois minces) et les contraintes unitaires calculées avec la méthode des éléments finis.
Vous pouvez contrôler les moments statiques et les courbes de contrainte sur le graphique de la section : Cliquez dans la colonne de la valeur ou sélectionnez le type dans la liste sous le graphique.
Convertir en géométrie normale
Cette fonction fonde la section dans ses objets individuels tels que les points, les lignes, les éléments, les pièces, etc. Les objets individuels peuvent ensuite être modifiés.
