Les grilles servent d’aide à la saisie dans le plan de travail.
plan de travail

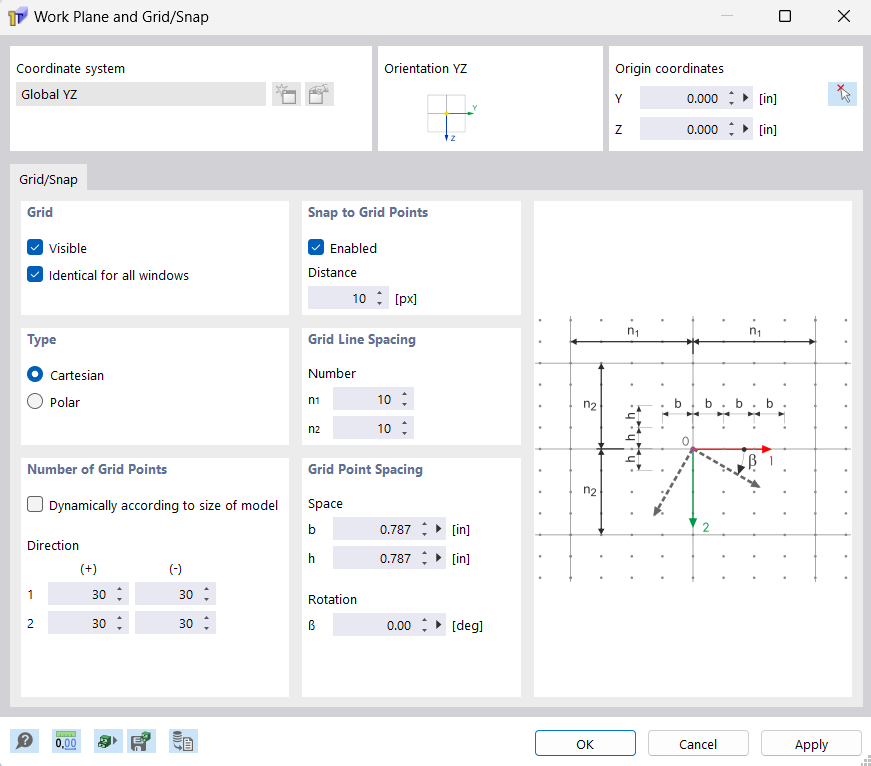

Le plan de travail est défini par les deux axes orthogonaux Y et Z. L’intersection des axes représente l’origine (point zéro) du plan de travail.
Vous pouvez ajuster la position du point zéro du plan de travail en entrant les coordonnées dans la section 'Coordonnées d'origine ' ou à l'aide du bouton
.
Grille/saisie
La grille est composée de points affichés dans le plan de travail. Ils facilitent la saisie des données : lorsque vous définissez des objets graphiquement, les points d’objet sont accrochés à ces points de grille.
Grille
Cochez la case « Visible » pour afficher ou masquer la grille. Si vous souhaitez utiliser des paramètres de grille différents dans les fenêtres, désactivez l’option « Identique pour toutes les fenêtres ».
Les boutons
vous pouvez rapidement activer ou désactiver la grille dans la barre d'outils de CAO.
Nombre de points de grille
Si la case « Dynamique selon la taille du modèle » est cochée, RSECTION ajuste automatiquement la zone de grille aux cotations du modèle. Il y a donc toujours suffisamment de points de grille disponibles autour du modèle. Après chaque entrée, les points de grille requis sont recalculés.
Désactivez l’ajustement dynamique de la grille pour définir individuellement le nombre de points de grille. Il est ainsi possible de spécifier séparément la « Direction » positive et négative de chaque axe.
Saisie des points de grille
La case « Activé » vous permet d'activer ou de désactiver la fonction de saisie indépendamment de l’affichage de la grille. Ainsi, les objets peuvent être saisis aux points de grille même si la grille est masquée.
La « Distance » en pixels définit la distance à partir du point de grille à laquelle le curseur saisit.
Astuce
Utilisez le bouton de cellule
vous pouvez activer et désactiver rapidement la saisie de grille dans la barre d'outils de CAO (voir l'image Boutons pour la grille et la saisie de grille).
Espacement des lignes de grille
La grille est structurée par des lignes de grille régulièrement espacées. Entrez le « Nombre » de points de grille après lequel une ligne de grille doit être affichée. Des spécifications séparées pour les directions 1 et 2 sont possibles.
Espacement des points de grille
Vous pouvez spécifier séparément l’« Espacement » entre les points de grille pour les directions 1 et 2 (voir la boite de dialogue).
Pour effectuer une « Rotation » de la grille dans le plan de travail, entrez l’angle de rotation β.
