CAO

Vous pouvez importer des géométries de section disponibles sous forme de modèles de contour ou de ligne de gravité au format DXF et les utiliser comme base pour la modélisation.

Vous pouvez lancer l’importation dans le menu Fichier via Import → DXF. Après avoir sélectionné le fichier DXF à importer, d’autres paramètres doivent être définis dans la boîte de dialogue d’importation.

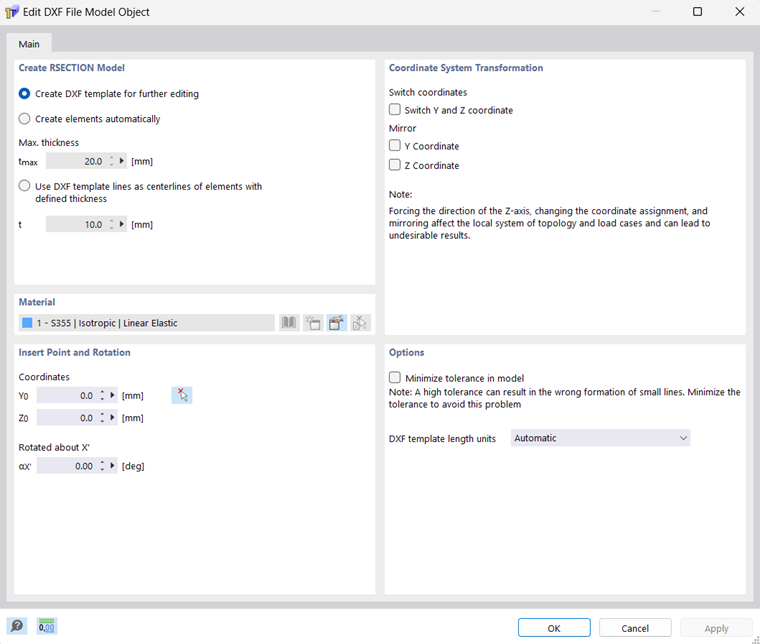

Boîte de dialogue « Modifier l’objet du modèle de fichier DXF »

Créer un modèle RSECTION

Vous avez trois possibilités pour créer la section :

• Créer un modèle type DXF pour modification ultérieure
• Générer les éléments automatiquement
• Considérer les lignes du modèle DXF comme les lignes centrales des éléments avec l’épaisseur assignée

Créer un modèle type DXF pour modification ultérieure

Cette fonction est utile pour les sections massives où seules des pièces doivent être créées, mais aucun élément. Les lignes du fichier DXF sont importées sous forme de lignes afin que vous puissiez les utiliser comme outils pour une modélisation ultérieure.

Créer des éléments automatiquement

La création automatique des éléments est recommandée si les lignes de contour de la section sont disponible dans le fichier DXF. RSECTION détermine les lignes médianes entre les lignes parallèles, puis crée les éléments et les pièces associées entre les points d’intersection. Seuls les éléments avec les valeurs spécifiées dans le champ « Max. Épaisseur » qui ne dépassent pas l'épaisseur maximale définie sont créés.

Considérer les lignes du modèle type DXF comme lignes centrales des éléments dont l’épaisseur est définie

Si la géométrie de section est disponible sous forme de modèle avec des axes de gravité, les lignes du modèle type DXF peuvent être considérées comme les lignes centrales des éléments. L’épaisseur définie dans le champ « t » est assignée de manière égale à tous les éléments, y compris leurs parties.

Matériau

Vous pouvez sélectionner le matériau dans la liste des matériaux déjà créés ou le modifier et le redéfinir.

Insérer un point et une rotation

Vous pouvez spécifier le point d’insertion manuellement ou le définir graphiquement dans la fenêtre de travail à l’aide du bouton . Il est également possible de faire pivoter le modèle type DXF. Un angle α positif fait pivoter l’original dans le sens des aiguilles d’une montre.

Modification du système de coordonnées

Cochez la case correspondante pour permuter les coordonnées Y et Z ou pour créer une symétrie des coordonnées Y et Z.

Options

Si les « Unités de longueur du modèle DXF » ne doivent pas être automatiquement adoptées à partir du fichier DXF, vous pouvez sélectionner l’unité appropriée dans la liste.
