CAD

Вы можете импортировать геометрию сечений, которая доступна в виде моделей контуров или линий силы тяжести в формате DXF, и использовать их в качестве основы для моделирования.

Вы запускаете импорт в меню « Файл» через « Импорт → DXF ». После выбора файла DXF для импорта, необходимо выполнить дальнейшие настройки в диалоговом окне импорта.

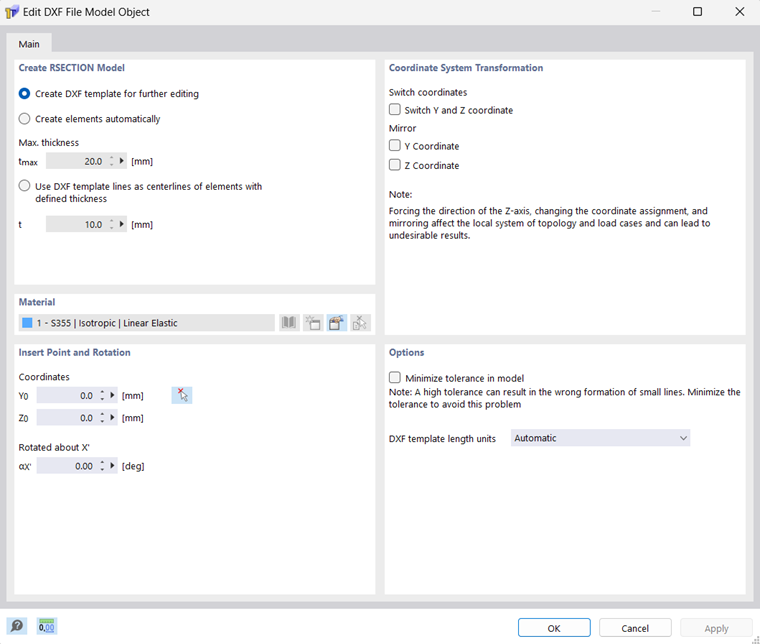

Диалоговое окно «Изменить объект модели файла DXF»

Создать модель RSECTION

У вас есть три варианта создания сечения:

• Создать шаблон DXF для дальнейшей обработки
• элементы DXF_Contour автоматически
• рассматривать линии шаблона DXF как центральные линии элементов с заданной толщиной

создать шаблон DXF для последующего изменения

Эта функция полезна для массивных сечений, когда нужно создавать только детали, но не элементы. Линии в файле DXF импортируются как линии, так что вы можете использовать их в качестве инструментов для дальнейшего моделирования.

Создание элементов автоматически

Автоматическое создание элементов рекомендуется, если в файле DXF доступен контур сечения. RSECTION определяет центральные линии между параллельными линиями, а затем создает элементы и связанные части между точками пересечения. Создаются только элементы, которые имеют значения, указанные в параметре ' Max. Толщина ' Не превышайте заданную максимальную толщину.

Линии шаблона DXF рассматриваются как осевые линии элементов заданной толщины

Если геометрия сечения доступна в виде модели гравитационных линий, вы можете рассматривать линии шаблона DXF как осевые линии элементов. Толщина, заданная в поле ' t ', присваивается одинаково всем элементам, включая их части.

Материал

Вы можете выбрать материал из списка уже созданных материалов или отредактировать и переопределить его.

Точка вставки и поворот

Вы можете указать точку вставки вручную или использовать кнопку , чтобы задать ее графически в рабочем окне. Шаблон DXF также можно повернуть. Положительный угол α поворачивает оригинал по часовой стрелке.

Преобразование системы координат

Активируйте соответствующий флажок, чтобы поменять местами координаты Y и Z или отразить координаты Y и Z.

Опции

Если 'единицы длины шаблона DXF' не должны автоматически приниматься из файла DXF, вы можете выбрать соответствующие единицы из списка.
