Комбинаторика

Загружения могут быть наложены в сочетание нагрузок ( LC ). Сочетание нагрузок суммирует внутренние силы содержащихся загружений с учетом факторов.

Если номера стержней и положения стержней x в загружениях идентичны, то наложенные значения загружения создаются в соответствии с правилом комбинирования.

Инфо

Нельзя задать внутренние силы для сочетания нагрузок. Это возможно только косвенно через загружения.

Список

Список ' ' управляет всеми сочетаниями нагрузок в модели. Таблица # extbookmark manual | таблица-список-объектов | Список типов объектов описывает кнопки, которые можно использовать для создания, копирования или удаления объектов списка.

№ и название сочетания нагрузок

Номер нового сочетания нагрузок предустановлен, но его можно изменить. Порядок не имеет значения для нумерации. Оно также не обязательно должно быть непрерывным; в нумерации допускаются пробелы.

' Название сочетания нагрузок ' - это краткое описание. Он основан на коэффициентах надежности и количестве загружений, отражающих правила комбинирования.

Рассчитать

Флажок 'Решить' определяет, будет ли выбранное сочетание нагрузок проанализировано во время расчета.

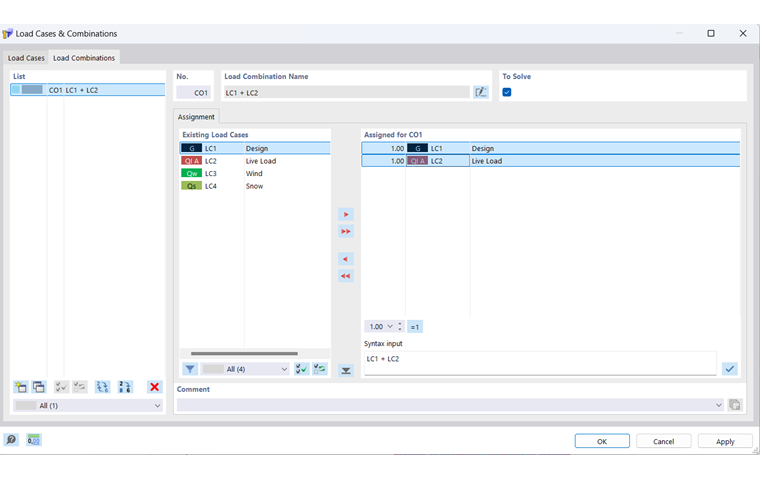

Придание

Во вкладке Присвоение можно проверить загружения, которые включены в сочетание нагрузок и по каким критериям они объединены. Столбец 'Назначено для CO' показывает загружения с соответствующими коэффициентами для сочетания нагрузок, выбранного в списке.

Задать сочетание нагрузок

Используйте кнопку Новые в конце списка ' ', чтобы создать сочетание нагрузок.

В столбце 'Существующие загружения' перечислены все созданные загружения. Чтобы перенести загружение в список ' Назначено для CO ', используйте следующие возможности:

  • Дважды щелкните на загружение.
  • Выберите загружение или несколько загружений, удерживая клавишу [Ctrl]. Затем нажмите кнопку Добавить .

Чтобы изменить коэффициент загружения, активируйте первый столбец данной строки загружения. Введите правильный коэффициент или выберите его из списка.

В разделе диалога 'Ввод синтаксиса' можно напрямую задать сочетание нагрузок, введя загружения, включая коэффициенты. Затем назначьте критерий определения с помощью кнопки Применить .
