панель управления

Панель управления отображается, когда результаты доступны в рабочем окне. Он предоставляет различные возможности отображения и управления. Вы можете отобразить или скрыть панель, щелкнув « Панель управления » в меню « Вид ». Или используйте кнопку Секция .

Инфо

Вы можете «захватить» панель за строку заголовка и переместить ее в рабочую область. Чтобы закрепить панель, дважды щелкните по ее строке заголовка или переместите ее в рамку окна.

Панель управления состоит из вкладок Цвета и Коэффициенты.

Цвета

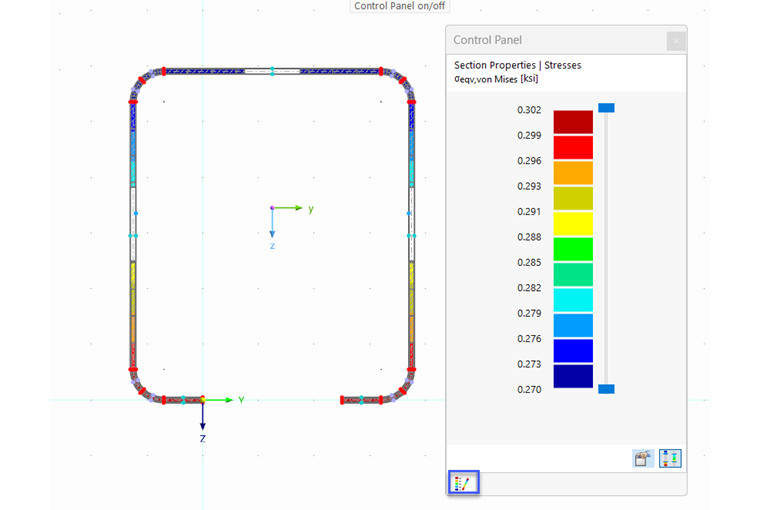

В случае разноцветного графика результатов, на первой вкладке отображается цветовая шкала с заданными диапазонами значений.

По умолчанию установлено одиннадцать цветовых зон, которые охватывают диапазон между крайними значениями в равноотстоящих интервалах.

Редактирование цветов

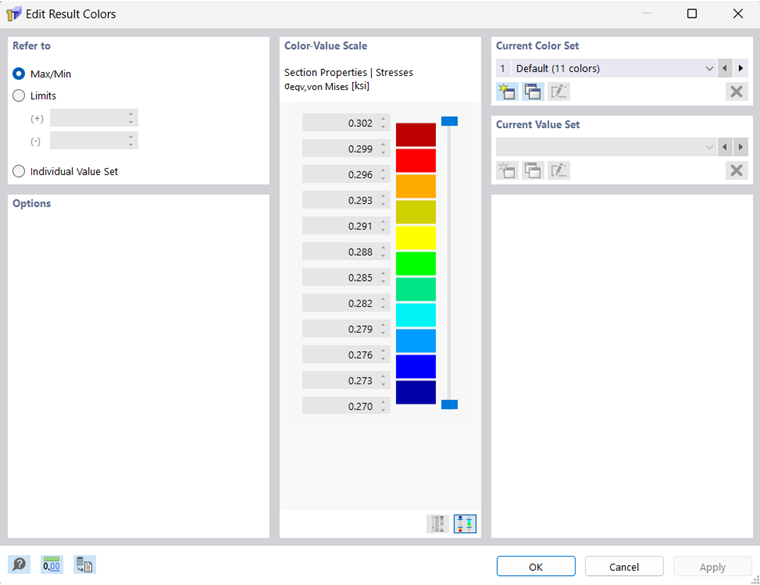

Чтобы настроить цветовую шкалу, дважды щелкните по одному из цветов или нажмите кнопку Изменить на панели. Появится диалоговое окно ' Изменить цвета результатов '.

Чтобы изменить цвет, дважды щелкните соответствующее поле цвета. В диалоговом окне 'Выбрать цвет' можно настроить цвет.

Редактирование значений

Эта функция все еще находится в стадии разработки.

Регулировка цветовых диапазонов

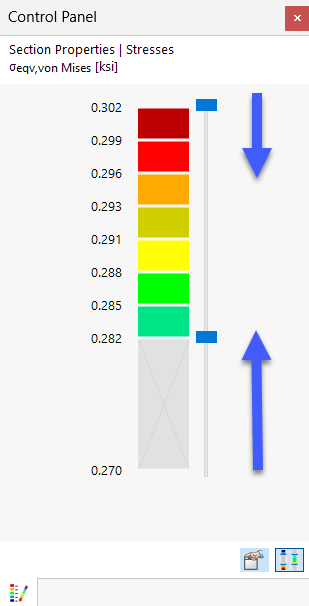

Чтобы уменьшить количество цветовых диапазонов, используйте ползунок рядом с цветовой шкалой. Вы можете уменьшить диапазоны с обоих концов.

С помощью кнопки Отображение областей панели вы можете переключаться между внешним и внутренним диапазонами значений. Таким образом, можно, например, отобразить только диапазоны с экстремальными значениями.

Коэффициенты

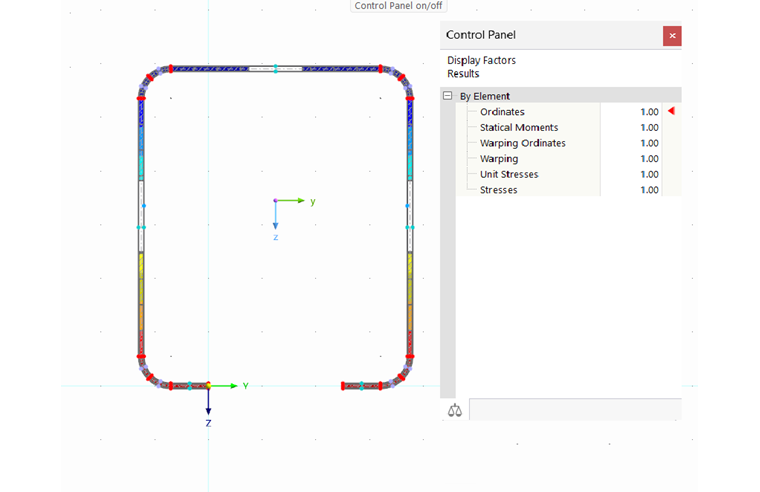

На вкладке 'Коэффициенты' можно настроить коэффициенты масштабирования для графического отображения.

Коэффициенты отображения отсортированы по категориям результатов в дереве навигатора. Красный треугольник отмечает поле ввода для графика текущего результата.
