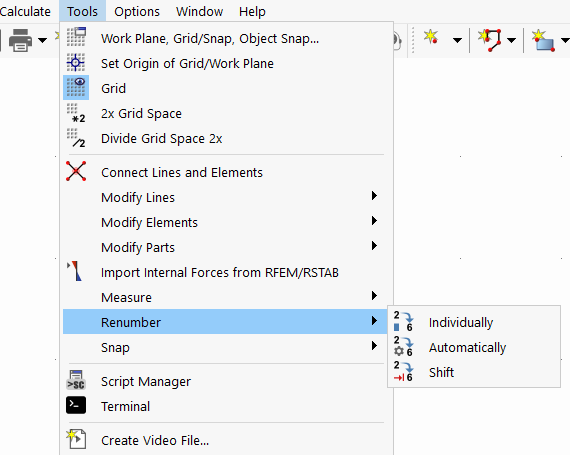

Перенумеровать

Ежедневно тысячи инженеров-строителей проектируют конструктивные элементы, используя формулы для расчётных проверок, которые включают в себя критическую нагрузку потери устойчивости. Но откуда взяться этим древним формулам, которые были установлены Леонардом Эйлером более 200 лет назад и которые составляют основу всех трех концепций расчета стальных конструкций?

В данной статье рассматриваются такие специфические аспекты проектирования мембранных конструкций, к которым предъявляются особые требования, такие как поиск формы и создание раскройных форм. Неотъемлемой частью проектирования данных конструкций является поиск подходящих предварительно напряженных форм и создание раскройных форм. В тексте кратко описаны два основных процесса расчета мембранных конструкций. Цель состоит в том, чтобы проиллюстрировать их физические свойства и продемонстрировать отдельные положения с помощью практических примеров.

Соблюдение строительных норм и правил, таких как Еврокод, необходимо для обеспечения безопасности, конструктивной целостности и устойчивости зданий и сооружений. Вычислительная гидродинамика (CFD) играет жизненно важную роль в этом процессе, моделируя поведение жидкостей, оптимизируя конструкции и помогая архитекторам и инженерам соответствовать требованиям Еврокода, связанным с расчетом ветровых нагрузок, естественной вентиляцией, пожарной безопасностью и энергоэффективностью. Интегрируя CFD в процесс проектирования, профессионалы могут создавать более безопасные, эффективные и соответствующие требованиям здания, отвечающие самым высоким стандартам строительства и проектирования в Европе.

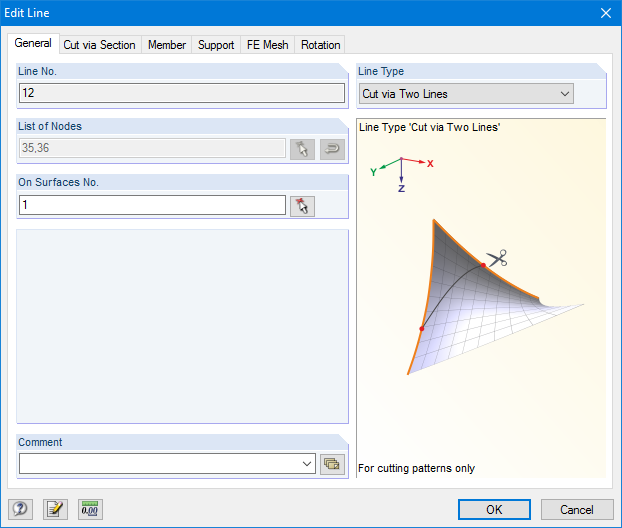

RF-CUTTING-PATTERN активируется путем выбора соответствующей опции в меню Настройки в Общих данных любой модели RFEM. После активации дополнительного модуля, новый объект «Раскройные формы» отображается в «Данных модели». Если распределение мембранной поверхности для раскроя в основной позиции слишком велико, вы можете разделить поверхность линиями раскроя (типы линий «Разрезать с помощью двух линий» или «Разрезать с помощью сечения») на соответствующие частичные полосы.

Затем можно с помощью объекта «Раскройная форма» определить индивидуальные входные данные для каждой раскройной формы. Здесь вы можете задать граничные линии, компенсации и допущения.

Последовательность действий:

• Создание режущих линий
• Создание шаблона путем выбора его граничных линий или использования полуавтоматического генератора
• Свободный выбор ориентации по основе и утоку путем ввода угла
• Применение значений компенсации
• Дополнительное задание различных компенсаций для граничных линий
• Различные допуски (швы, граничные линии)
• Предварительное отображение раскройной формы в графическом окне на стороне, без запуска основного нелинейного расчета

• Плоские и геодезические линии разреза
• Выравнивание частей поверхности двойной кривизны натянутых мембран или пневматических подушек
• Задание раскройных форм с помощью граничных линий, которые не должны быть соединены
• Усовершенствованное выравнивание, основанное на теории наименьшей энергии
• Сварные и граничные допуски
• Равномерная или линейная компенсация в направлении основы и утка
• Возможность различных компенсаций для граничных линий
• Адаптивная организация данных (любые дополнительные изменения входных данных учитываются вплоть до конечного «сварного шва»)
• Графическое изображение раскройных форм
• Статистическая информация о каждой раскройной форме (ширина, длина, размер)
• Возможность автоматического создания раскройных форм из ячеек

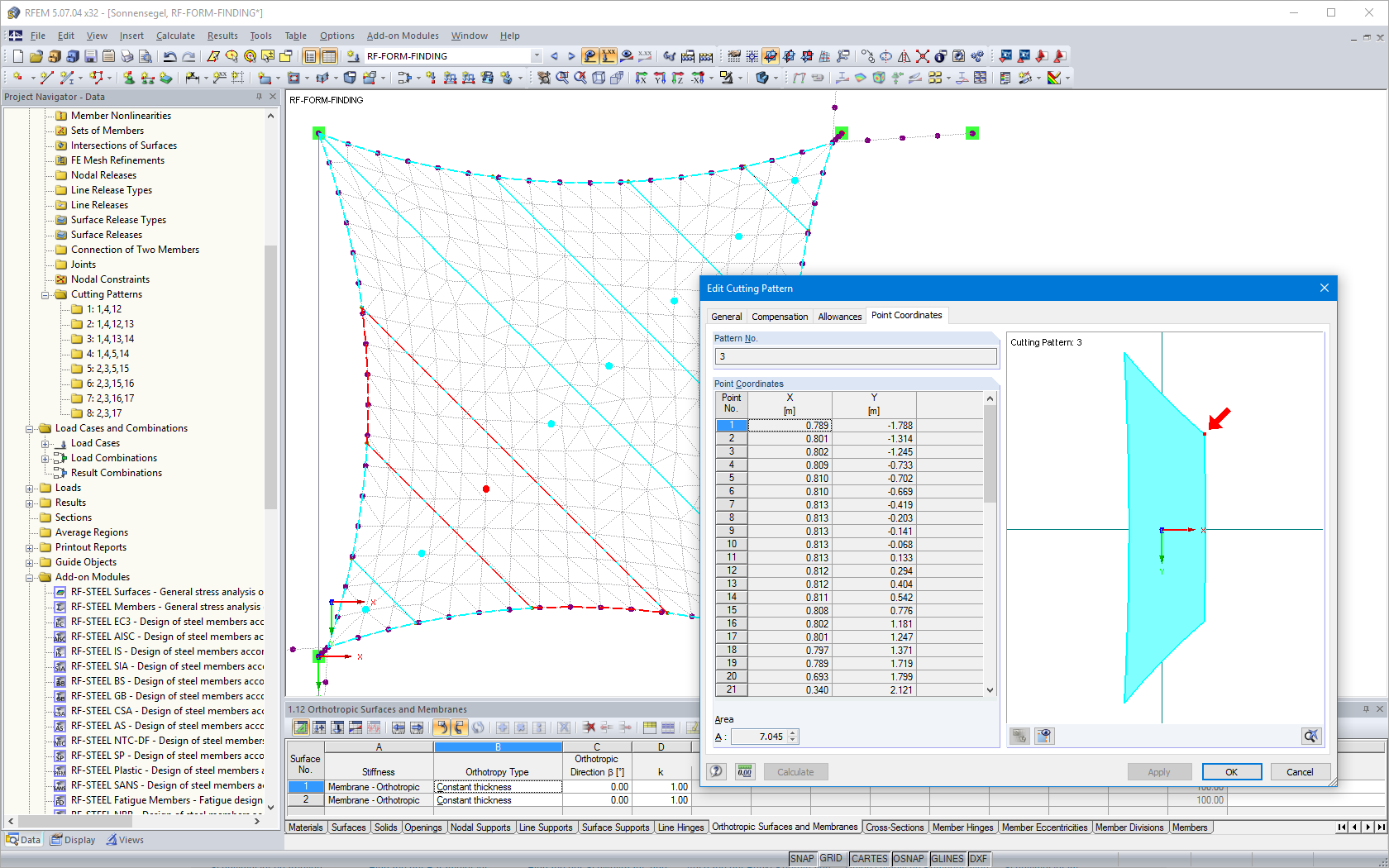

После выполнения расчета в диалоговом окне раскройной формы появится вкладка «Координаты точки». В данной вкладке результат отображается в виде таблицы с координатами и поверхностью в графическом окне. Таблица координат представляет новые плоские координаты относительно центра тяжести раскройной формы для каждого узла сетки. Кроме того, раскройная форма с системой координат в центре тяжести представлена в графическом окне. При выборе ячейки таблицы, соответствующий узел изображается в графике со стрелкой. Кроме того, область раскройной формы отображается под таблицей узлов.

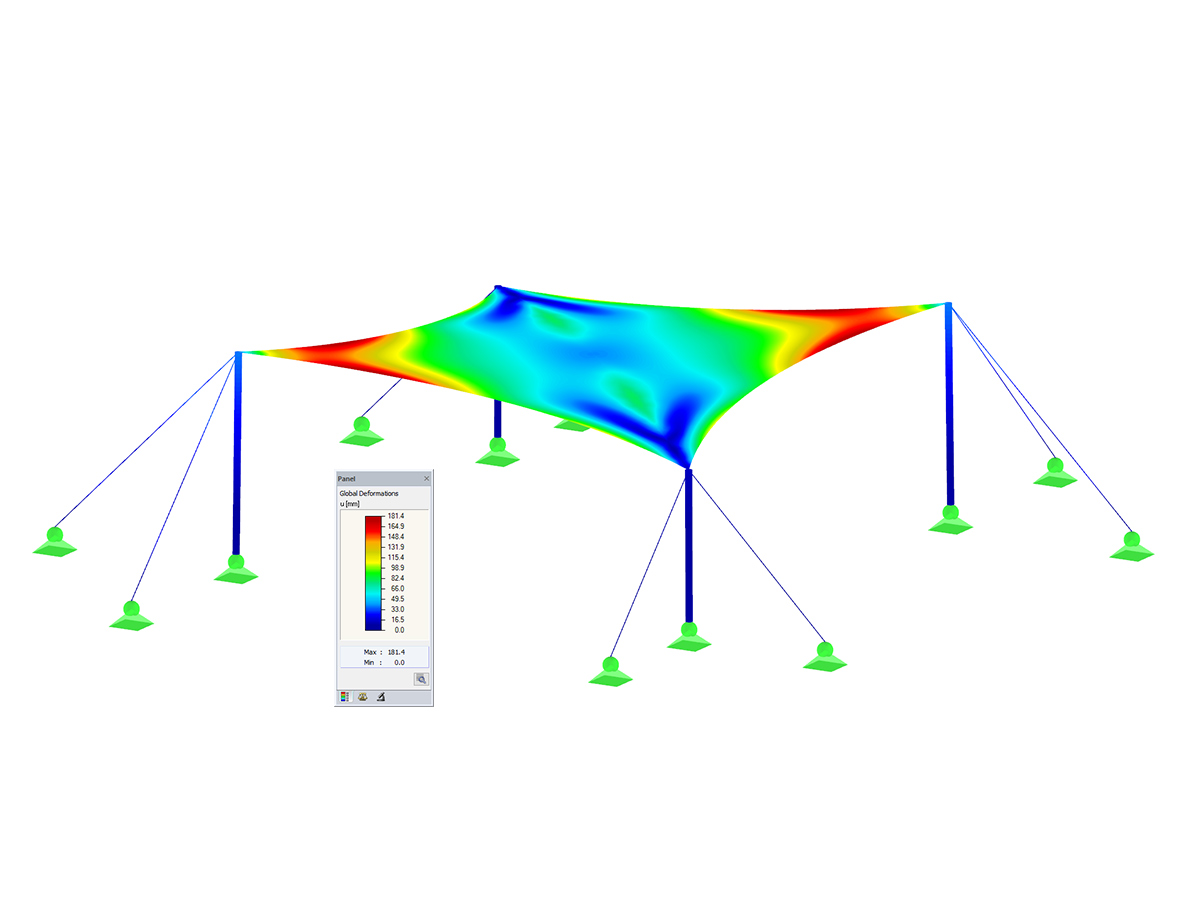

Кроме того, в программе RFEM в загружении RF-CUTTING-PATTERN отображаются стандартные результаты напряжений/деформаций для каждого шаблона.
Характеристики:

• Результаты в таблице, включая информацию о раскройной форме
• Интеллигентная таблица графиков
• Результаты плоской геометрии в файле DXF
• Отображение деформаций после выравнивания для оценки раскройных форм
• Результаты деформаций после выравнивания для оценки шаблонов
