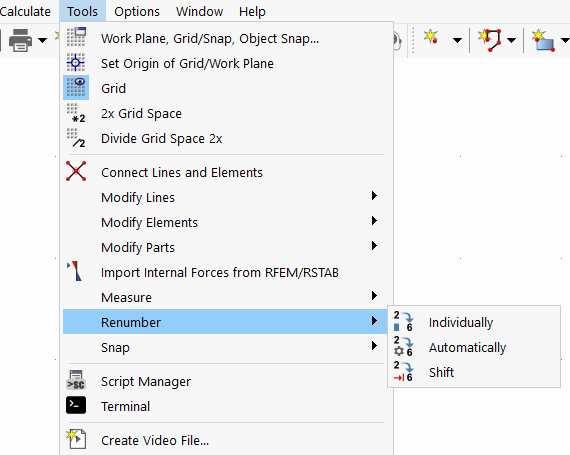

Une numérotation régulière et structurée facilite à la fois la modélisation et l’évaluation. Cependant, l’ordre peut être perdu lors de l’entrée graphique et de la modification des données. Afin d’ajuster la séquence de numérotation ultérieurement, vous pouvez utiliser différentes options pour Renuméroter les objets dans le menu Outils.
