La méthode de barre équivalente selon les sections 6.3.1 à 6.3.3 de l'EN 1993-1-1 peut être utilisée pour l'analyse de stabilité des barres et des ensembles de barres avec une section uniforme. Cette méthode ne peut cependant pas être utilisée dans le cas d'une section à inertie variable ou seulement dans une mesure limitée. Ce modèle a été utilisé pour montrer comment RF-/STEEL EC3 reconnaît automatiquement de tels cas et passe à la méthode générale.

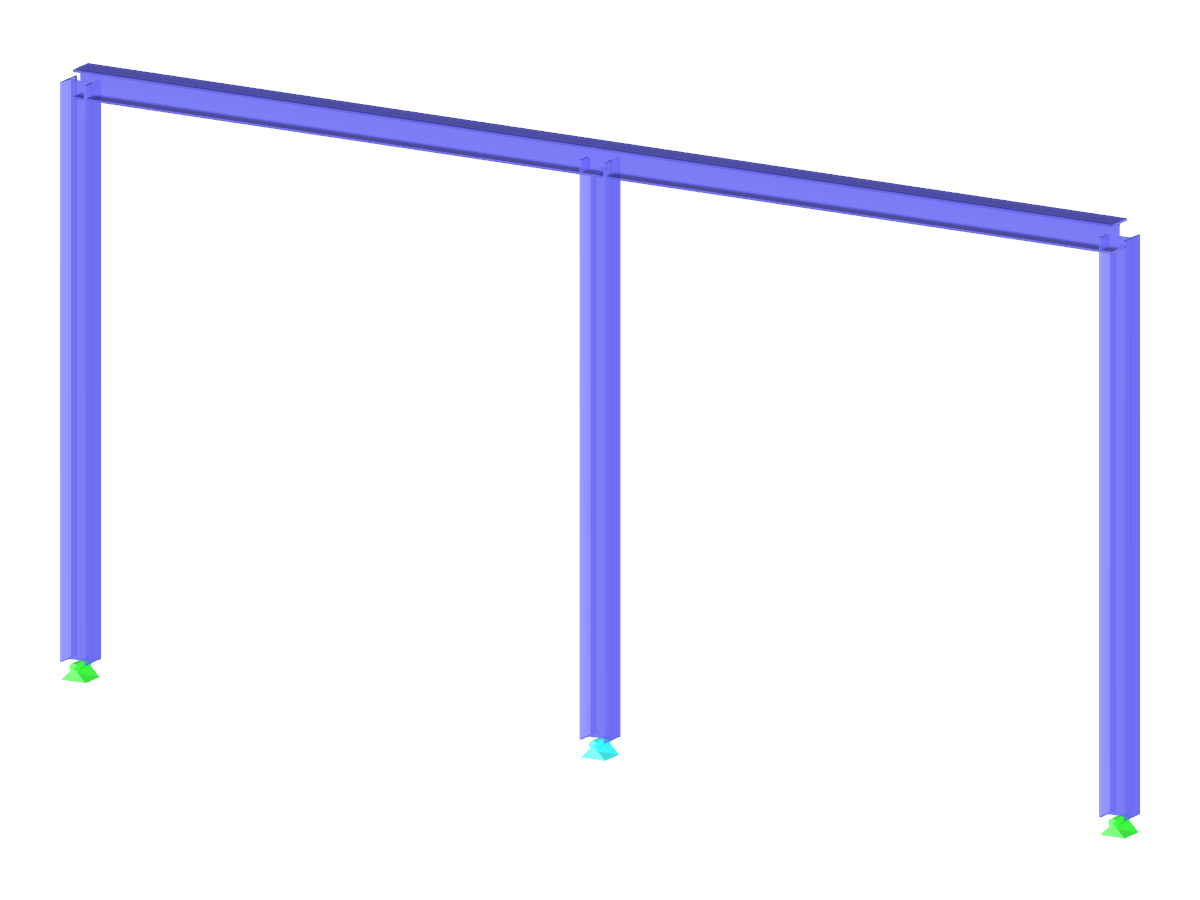

Charpente métallique avec barres de traction
Nombre de nœuds | 8 |
Nombre de lignes | 16 |
Nombre de barres | 16 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 1,475 t |
Dimensions (métrique) | 8,000 x 5,000 x 5,000 m |
Dimensions (impériales) | 26.25 x 16.4 x 16.4 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
