Pro posouzení stability prutů a sad prutů s jednotným průřezem lze použít metodu náhradního prutu podle EN 1993-1-1, 6.3.1 až 6.3.3. Jakmile se však jedná o průřez s náběhem, nelze již tuto metodu použít nebo pouze v omezené míře. Pomocí tohoto modelu bylo ukázáno, jak RF-/STEEL EC3 takové případy automaticky rozpozná a přepne na obecnou metodu.
Model použitý v

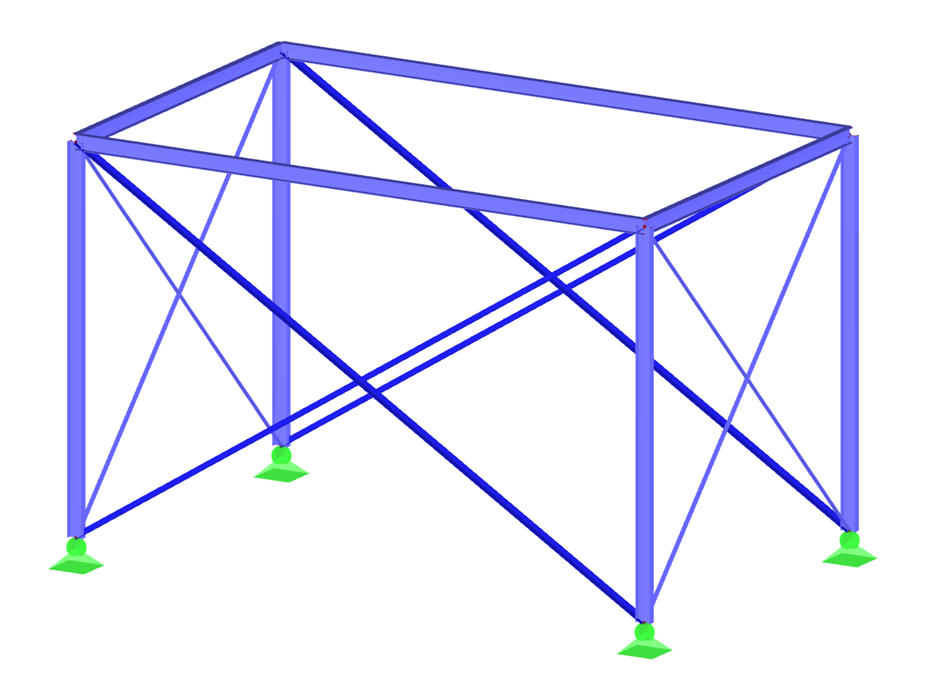

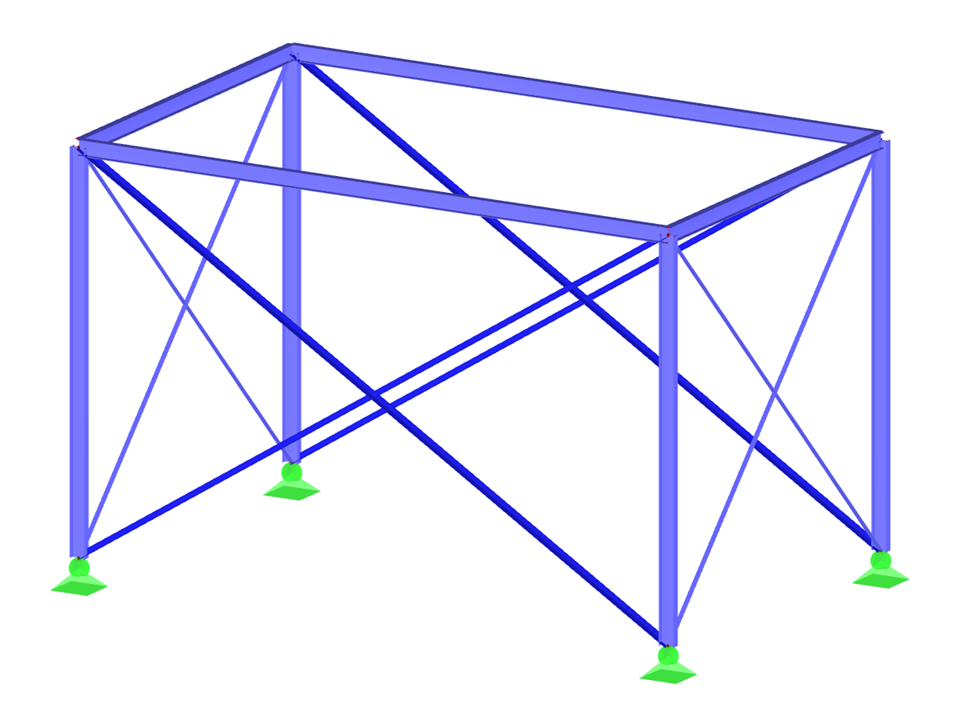

Ocelový rám s tahovými pruty
| Počet uzlů | 8 |
| Počet linií | 16 |
| Počet prutů | 16 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,475 t |
| Rozměry (metrické) | 8,000 x 5,000 x 5,000 m |
| Rozměry (imperiální) | 26.25 x 16.4 x 16.4 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Podobné modely
Délka: 00:01:27 min
Funkce programu
Délka: 00:00:42 min
Délka: 00:52:56 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 01:02:00 min
Délka: 01:01:43 min
V následujícím příspěvku posoudíme prostý nosník namáhaný na ohyb a tlak v přídavném modulu RF-/STEEL EC3 podle EN 1993-1-1. Jakožto nosník s náběhem se jedná o nestejnoměrný konstrukční prvek, a je ho tudíž třeba posoudit obecnou metodou podle článku 6.3.4 normy EN 1993‑1‑1 anebo podle teorie druhého řádu. Obě možnosti nyní prověříme a porovnáme. V případě analýzy druhého řádu lze přitom navíc uplatnit metodu dílčích vnitřních sil, Proto je posouzení rozděleno do tří kroků: posouzení podle čl. 6.3.4 normy EN 1993-1-1 (obecná metoda), posouzení podle teorie druhého řádu, pružné (analýza vázaného kroucení), posouzení podle teorie druhého řádu, plastické (analýza vázaného kroucení a metoda dílčích vnitřních sil)
Následující konstrukci přebíráme z odborné literatury [1] „Kommentar zum Eurocode 3 (Komentář k Eurokódu 3)“, kde se uvádí jako příklad IV.10. U daného sloupu s lineárně proměnným průřezem je třeba ověřit dostatečnou únosnost (posouzení průřezu a stability). Protože se nejedná o stejnoměrný konstrukční prvek, musí se stabilita (vzpěr z roviny) posoudit obecnou metodou podle článku 6.3.4 anebo podle teorie druhého řádu.
V EN 1993-1-1 byla obecná metoda představena jako formát pro posouzení stability, který lze použít pro rovinné systémy s jakýmikoli okrajovými podmínkami a proměnnou konstrukční výškou. Posouzení lze provést pro zatížení v hlavní nosné rovině a současně působící zatížení v tlaku. Při tom se posuzují stabilitní případy klopení a vzpěru z hlavní nosné roviny, tedy okolo osy nejmenší tuhosti konstrukčního prvku. Proto v této souvislosti často vyvstává otázka, jak lze posuzovat vzpěr v hlavní nosné rovině.
Modul RF-/STEEL EC3 umožňuje uživatelům posuzovat stabilitu ocelových konstrukcí nejen podle článků 6.3.1 až 6.3.3 normy EN 1993-1-1, ale také obecnou metodou podle 6.3.4 téže normy.
