Per verificare stabilità di aste e set di aste con una sezione trasversale uniforme, è possibile utilizzare il metodo dell'asta equivalente secondo EN 1993-1-1, da 6.3.1 a 6.3.3. Tuttavia, non appena è disponibile una sezione trasversale rastremata, questo metodo non può più essere utilizzato o solo in misura limitata. Questo modello è stato utilizzato per mostrare come RF-/STEEL EC3 riconosce automaticamente questi casi e passa al metodo generale.
Struttura del telaio in acciaio con aste di trazione
Numero di nodi | 8 |
Numero di linee | 16 |
Numero di aste | 16 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 2 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 1,475 t |
Dimensioni (metriche) | 8.000 x 5.000 x 5.000 m |
Dimensioni (imperiali) | 26.25 x 16.4 x 16.4 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.

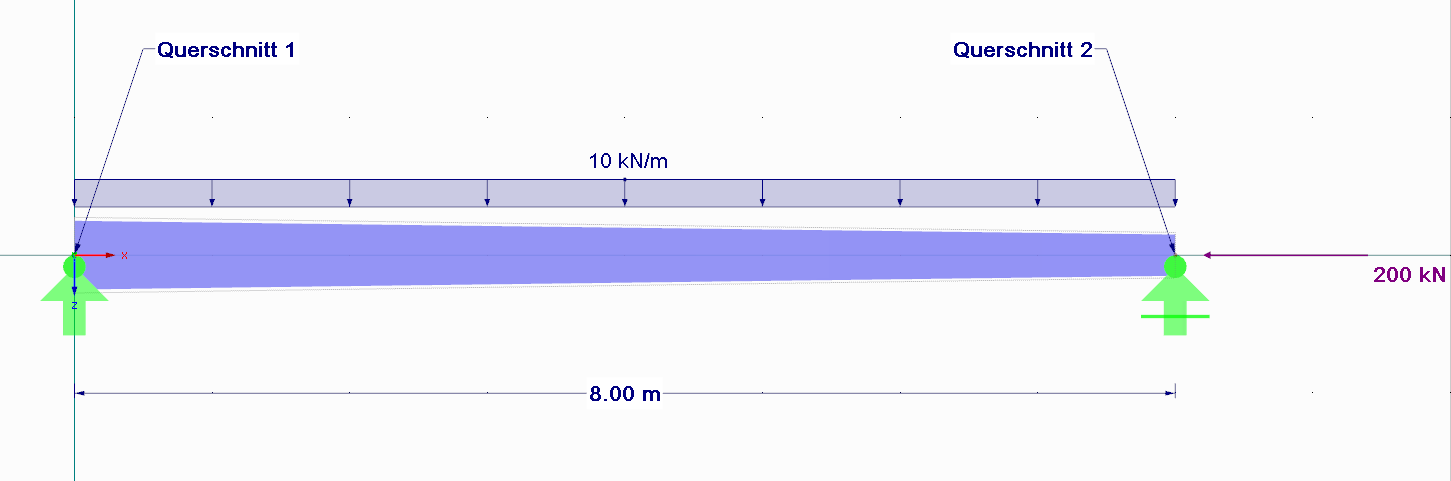

![Sistema strutturale e carico](/it/webimage/009829/467904/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Sistema della struttura](/it/webimage/009546/467159/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Kleinster Vergrößerungsfaktor für Biegeknicken in Rahmenebene](/it/webimage/010280/468990/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)

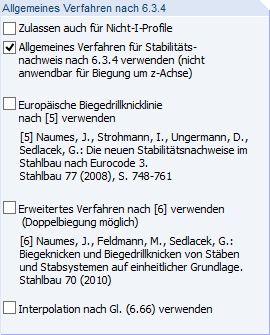

![Metodo generale](/it/webimage/010033/468371/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
