La causa più comune di modelli instabili sono le non linearità delle aste come le aste di trazione.

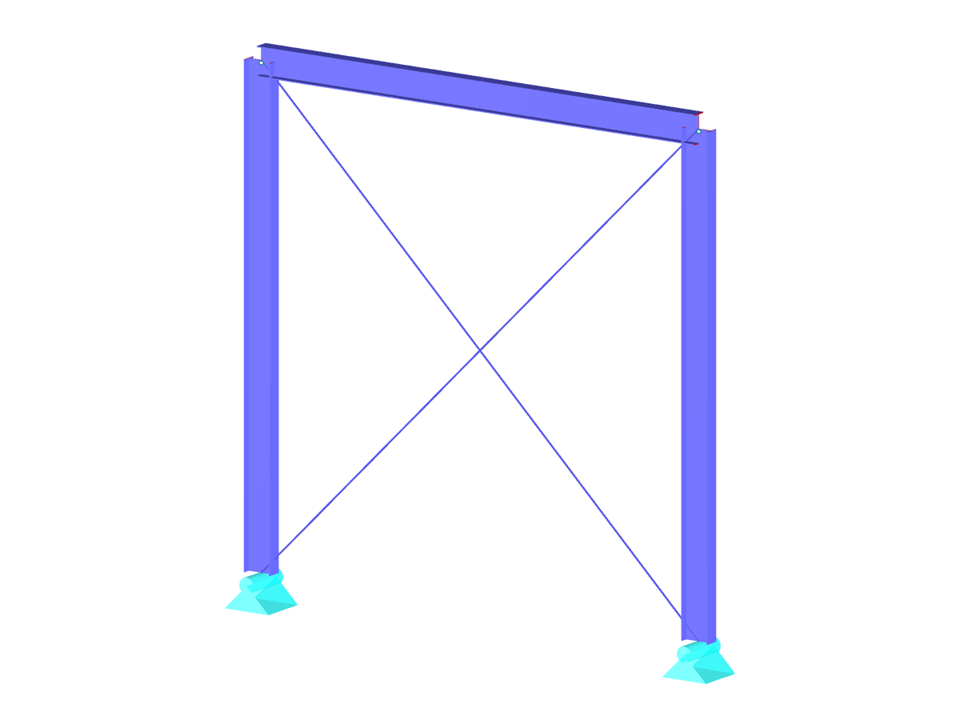

Il seguente modello di un telaio con le colonne semplicemente supportate nel punto base e i rilasci di momento in corrispondenza della testa della colonna è un esempio.
Tuttavia, se viene caricata verticalmente, entrambe le aste di trazione cedono e il sistema strutturale diventa instabile, il che causa un errore di calcolo. È possibile evitare un errore del genere selezionando la gestione eccezionale delle aste che si rompono in "Calcola" → "Parametri di calcolo" → "Parametri di calcolo globali".
Strutture intelaiate in acciaio
Numero di nodi | 4 |
Numero di aste | 5 |
Numero di casi di carico | 3 |
Peso totale | 0,668 t |
Dimensioni (metriche) | 5.500 x 0.500 x 5.250 m |
Dimensioni (imperiali) | 18.04 x 1.64 x 17.22 feet |
Versione del programma | 8.04.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
