A causa mais comum de modelos instáveis são as não linearidades de barra que falham, tais como barras de tração.

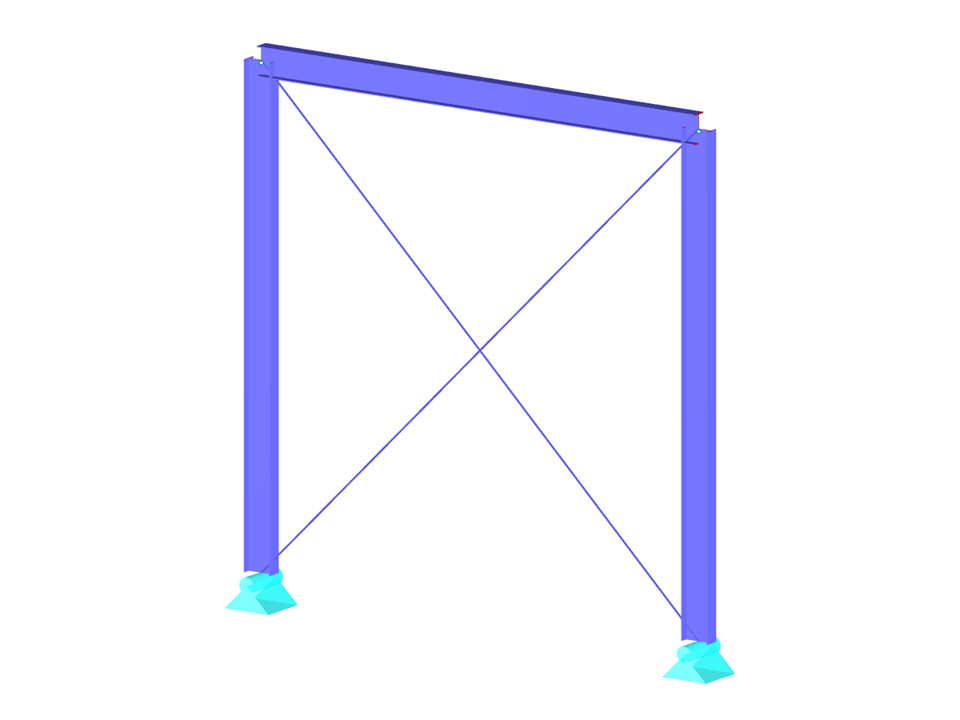

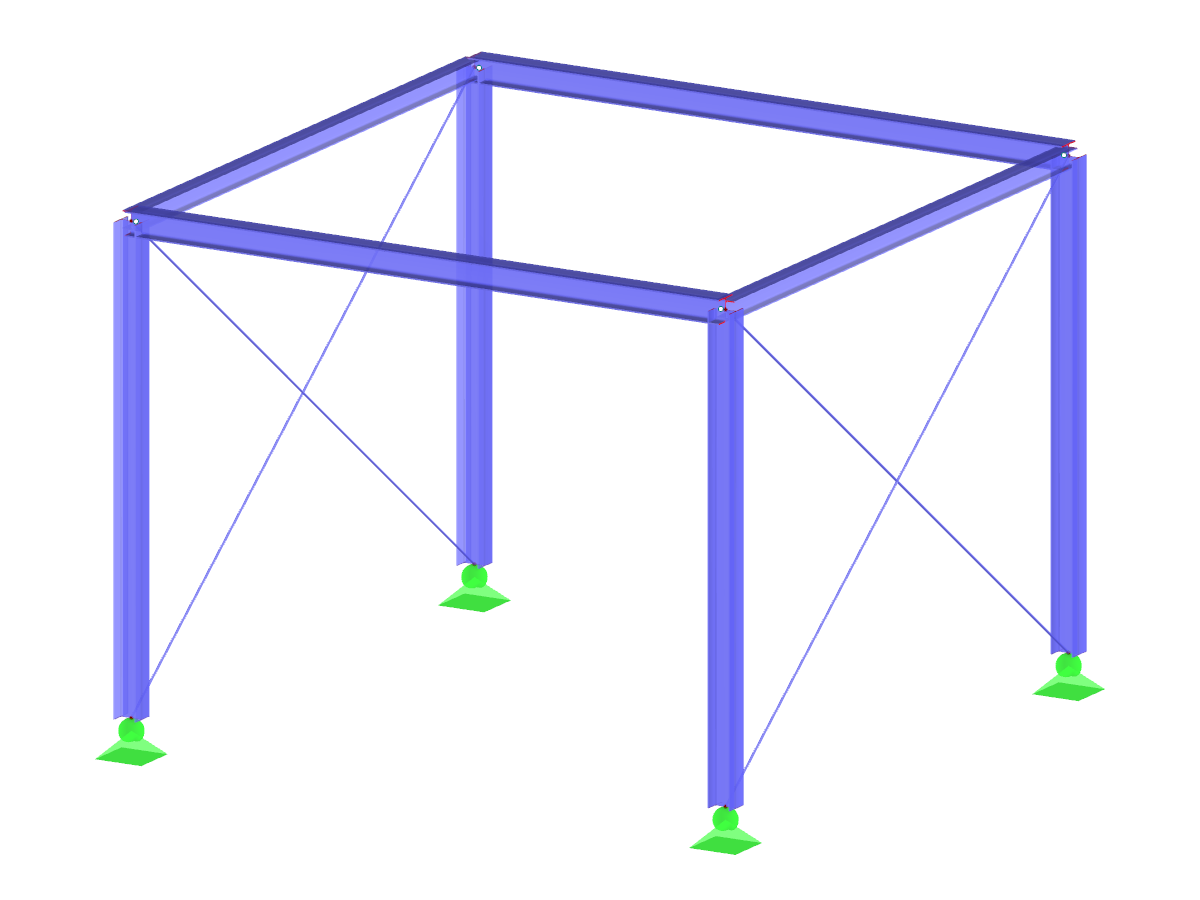

O seguinte modelo de um pórtico com os pilares simplesmente apoiados no ponto de base e libertações de momento no topo do pilar é um exemplo.
No entanto, se for carregado verticalmente, ambos os barras de tração falham e o sistema estrutural torna -se instável, o que causa um erro de cálculo. Pode evitar esse tipo de erro selecionando o tratamento excepcional de barras com falha em "Calcular" → "Parâmetros de cálculo" → "Parâmetros de cálculo globais".
Estrutura de pórtico de aço
Número de nós | 4 |
Número de barras | 5 |
Número de casos de carga | 3 |
Peso total | 0,668 t |
Dimensões (métricas) | 5,500 x 0,500 x 5,250 m |
Dimensões (imperial) | 18.04 x 1.64 x 17.22 feet |
Versão do programa | 8.04.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
