La causa más común de modelos inestables son fallas en las no linealidades de las barras, como las barras a tracción.
El siguiente modelo de un pórtico con los pilares simplemente apoyados en el punto de la base y liberaciones de momento en la cabeza del pilar es un ejemplo.
Sin embargo, si se carga verticalmente, ambas barras de tracción fallan y el sistema estructural se vuelve inestable, lo que causa un error de cálculo. Puede evitar este error seleccionando el tratamiento excepcional de las barras defectuosas en "Calcular" → "Parámetros de cálculo" → "Parámetros de cálculo globales".
Modelo utilizado en
Pórtico de acero
| Número de nudos | 4 |
| Número de barras | 5 |
| Número de casos de carga | 3 |
| Peso completo | 0.668 t |
| Dimensiones (métricas) | 5,500 x 0,500 x 5,250 m |
| Dimensiones (imperiales) | 18.04 x 1.64 x 17.22 feet |
| Versión del programa | 8.04.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Modelos relacionados
Base de datos de conocimientos
Duración: 00:00:57 min
Duración: 00:50:04 min
Duración: 00:38:54 min
Duración: 00:55:56 min
Duración: 01:27:14 min
Duración: 01:33:03 min
Característica del producto
Duración: 00:00:42 min
Duración: 00:52:56 min
Duración: 01:08:12 min

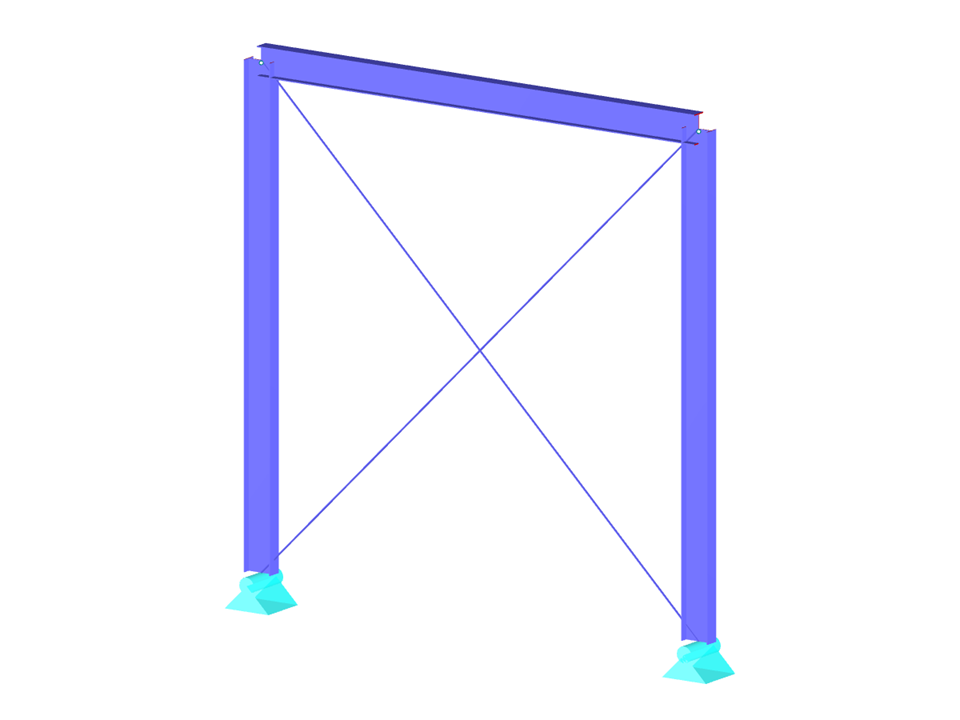

Die häufigste Ursache für instabile Modelle sind ausfallende Stabnichtlinearitäten wie Zugstäbe. Als einfachstes Beispiel dient dazu ein Rahmen, dessen Stützen am Fußpunkt gelenkig gelagert sind und am Stützenkopf Momentengelenke aufweisen. Dieses labile System soll durch einen Kreuzverband aus Zugstäben stabilisiert werden. Bei Lastkombinationen mit horizontalen Lasten bleibt dieses System stabil. Wird es jedoch ausschließlich vertikal belastet, fallen beide Zugstäbe aus und das System wird instabil, was zu einem Berechnungsabbruch führt. Dies lässt sich vermeiden, indem die besondere Behandlung der ausfallenden Stäbe unter "Berechnung" → "Berechnungsparameter" → "Globale Berechnungsparameter" aktiviert wird.
