En EN 1993-1-1, se introdujo el método general como un formato de cálculo para cálculos de estabilidad, que se puede utilizar para sistemas planos con cualquier condición de contorno y altura estructural variable. Las comprobaciones de diseño se pueden realizar para una carga en el plano de apoyo principal y compresión simultánea. Los casos de estabilidad de pandeo lateral y pandeo por flexión se analizan desde el plano de apoyo principal, es decir, alrededor del eje del componente débil. Este modelo se utilizó para explicar la cuestión de cómo se puede verificar el pandeo por flexión en este contexto.
Modelo utilizado en

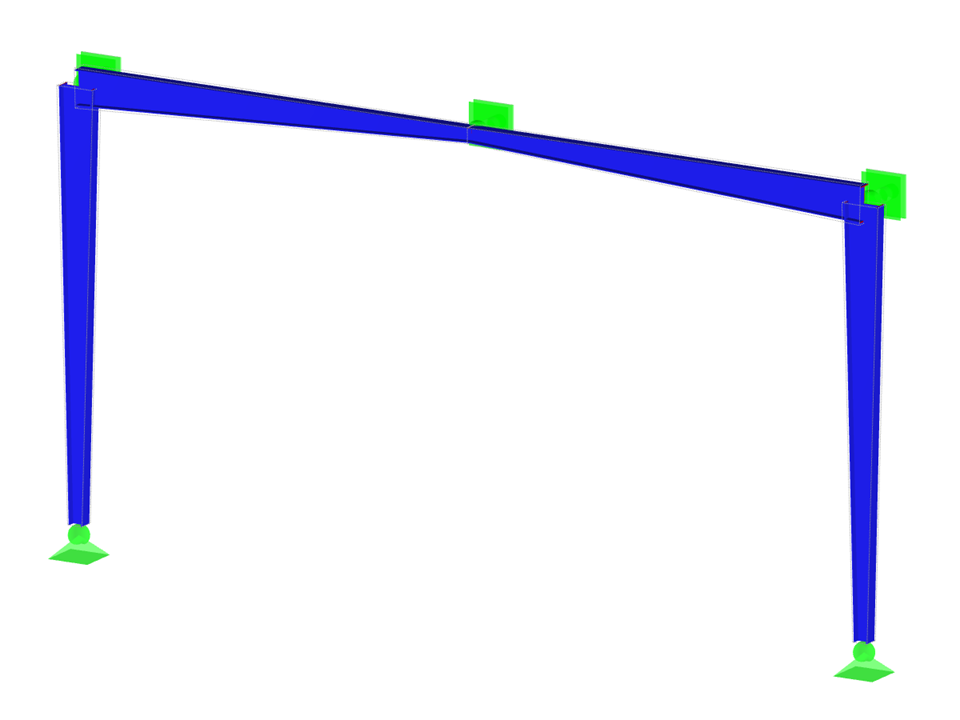

Estructura de marco de acero cónico
| Número de nudos | 5 |
| Número de líneas | 4 |
| Número de barras | 4 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 3 |
| Peso completo | 1.734 t |
| Dimensiones (métricas) | 12,600 x 0,600 x 6,750 m |
| Dimensiones (imperiales) | 41.34 x 1.97 x 22.15 feet |
| Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
