В норме EN 1993-1-1 был для расчета на устойчивость представлен общий метод, который можно использовать в плоских системах с любыми граничными условиями и переменной высотой конструкции. Причем расчетные проверки могут быть выполнены одновременно как для нагрузки в основной несущей плоскости, так и для сжатия. Устойчивые случаи потери устойчивости плоской формы изгиба и потери устойчивости при изгибе анализируются от главной опорной плоскости, то есть вокруг оси слабого компонента. Данная модель была использована для объяснения вопроса о том, как в данном контексте можно проверить потерю устойчивости изгиба в основной опорной плоскости.

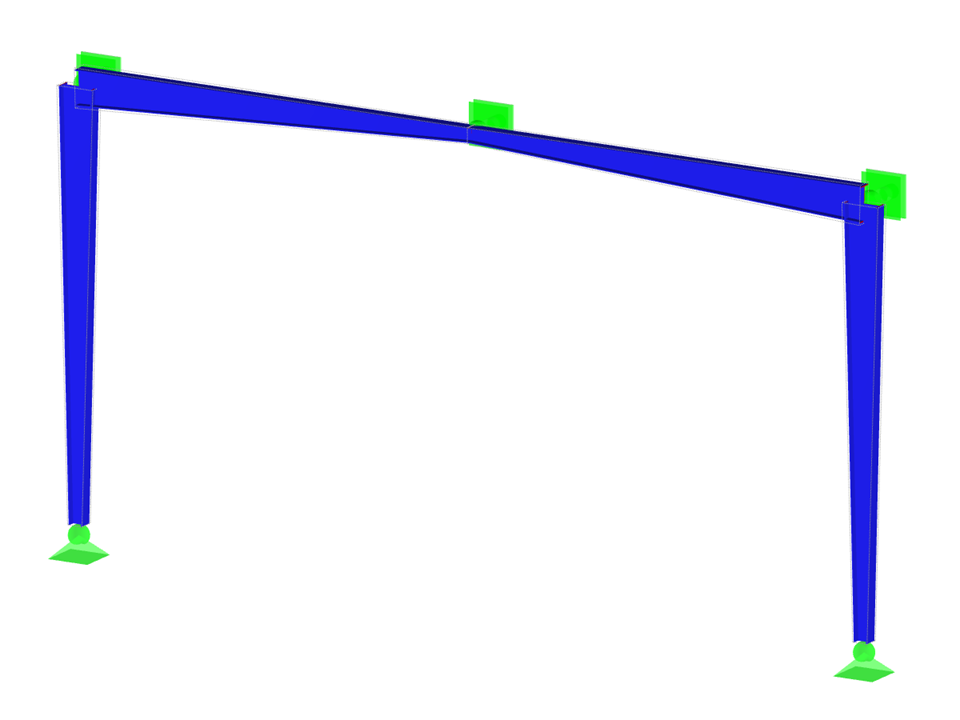

Конструкция стального каркаса
Количество узлов | 5 |
Количество линий | 4 |
Количество стержней | 4 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 3 |
Общий вес | 1,734 t |
Размеры (метрические) | 12,600 x 0,600 x 6,750 m |
Размеры (имперские) | 41.34 x 1.97 x 22.15 feet |
Версия программы | 5.23.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
