W normie EN 1993-1-1 wprowadzono metodę ogólną jako format obliczeniowy do obliczeń stateczności, który można stosować do układów płaskich o dowolnych warunkach brzegowych i zmiennej wysokości konstrukcyjnej. Kontrolę obliczeniową można przeprowadzić dla obciążenia w głównej płaszczyźnie podparcia i jednoczesnego ściskania. Przypadki stateczności zwichrzenia i wyboczenia giętnego są analizowane od głównej płaszczyzny podparcia, czyli wokół osi słabego elementu. Model ten posłużył do wyjaśnienia, w jaki sposób można zweryfikować wyboczenie giętne w głównej płaszczyźnie podparcia w tym kontekście.

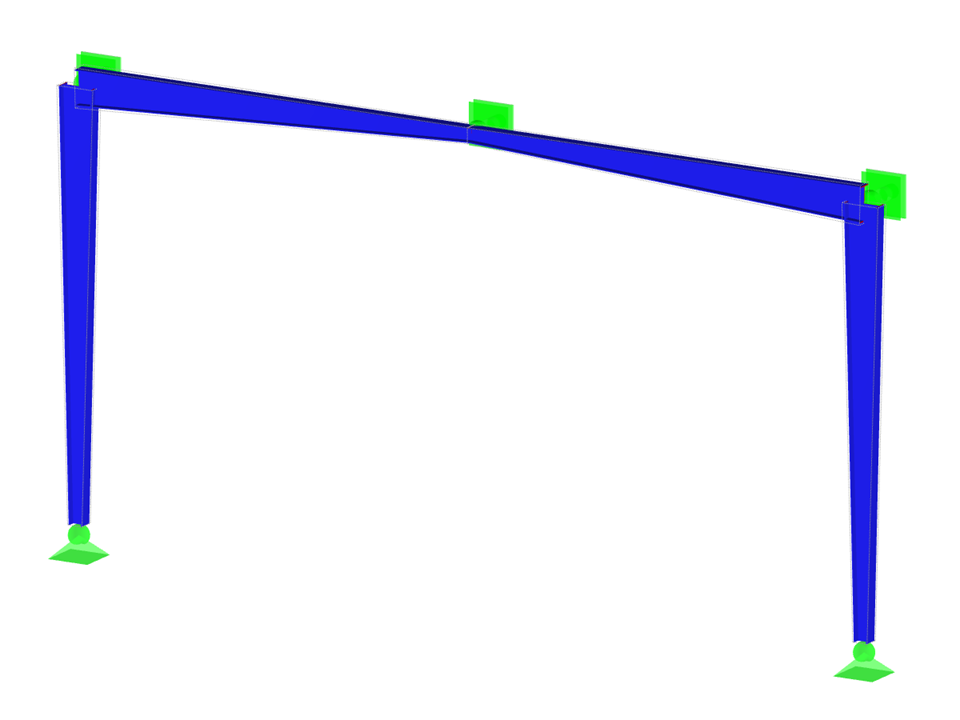

Stożkowa konstrukcja ramy stalowej
Liczba węzłów | 5 |
Liczba linii | 4 |
Liczba prętów | 4 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 3 |
Ciężar całkowity | 1,734 t |
Wymiary (metryczne) | 12,600 x 0,600 x 6,750 m |
Wymiary (imperialne) | 41.34 x 1.97 x 22.15 feet |
Wersja programu | 5.23.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
