Nella EN 1993-1-1, il metodo generale è stato introdotto come formato di progetto per i progetti di stabilità, che può essere utilizzato per sistemi piani con qualsiasi condizione al contorno e altezza strutturale variabile. Le verifiche di progetto possono essere eseguite per un carico nel piano di supporto principale e compressione simultanea. I casi di stabilità dell'instabilità flesso-torsionale e dell'instabilità flessionale sono analizzati dal piano di supporto principale, cioè intorno all'asse della componente debole. Questo modello è stato utilizzato per spiegare la questione di come si possa verificare l'instabilità flessionale nel piano di supporto principale in questo contesto.

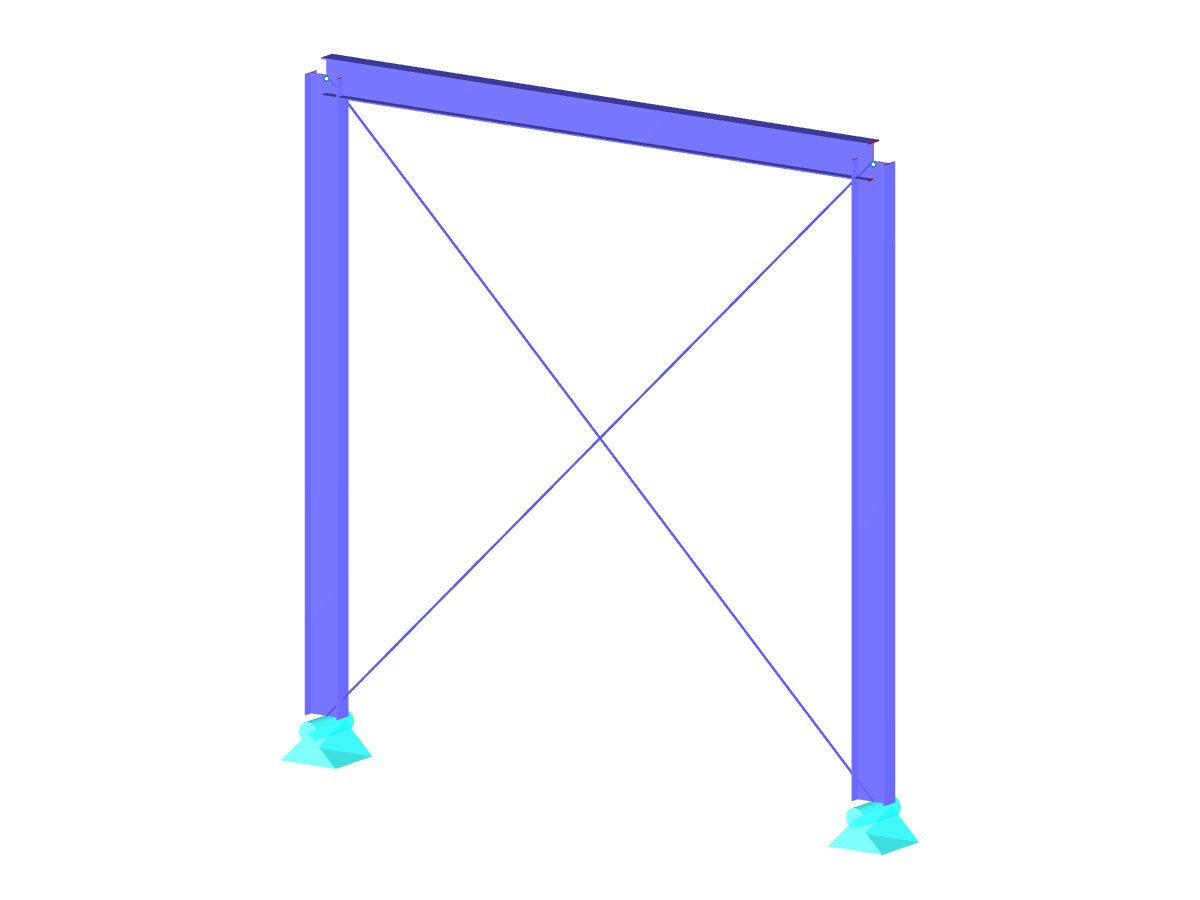

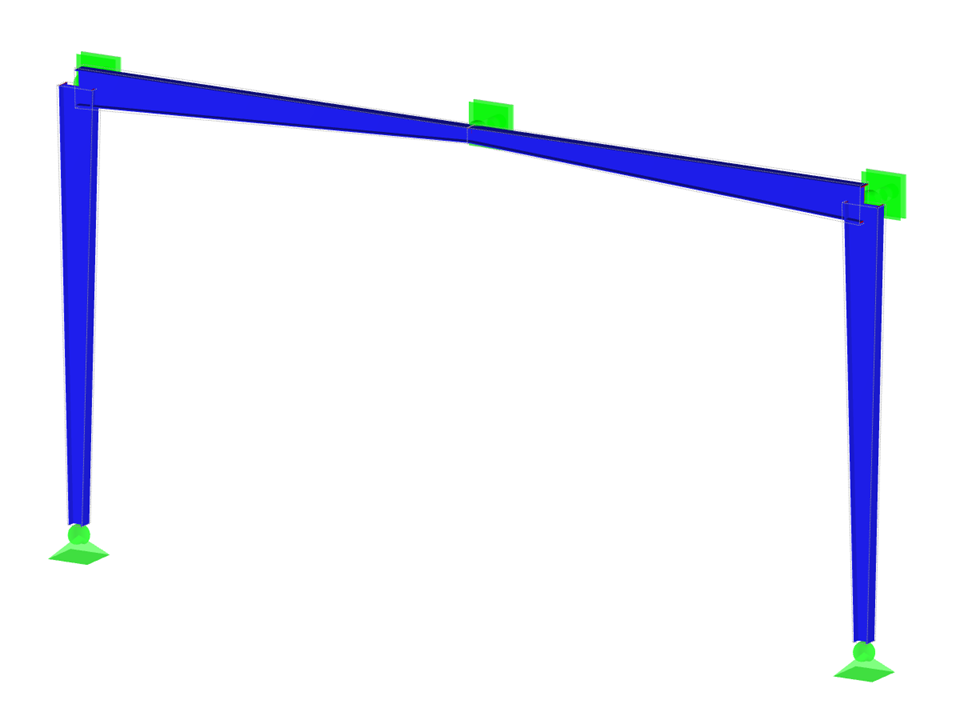

Struttura con telaio in acciaio
Numero di nodi | 5 |
Numero di linee | 4 |
Numero di aste | 4 |
Numero di casi di carico | 4 |
Nr. di combinazioni di carico | 3 |
Peso totale | 1,734 t |
Dimensioni (metriche) | 12.600 x 0.600 x 6.750 m |
Dimensioni (imperiali) | 41.34 x 1.97 x 22.15 feet |
Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
