在EN 1993-1-1中引入了“一般方法”作为稳定性验算的设计格式，该方法可以用于任意边界条件和任意高度的平面结构。 验算可以验算在主支承平面上的荷载并且同时进行压迫。 弯扭屈曲和弯扭屈曲的稳定性工况从主支座平面即弱轴开始分析。 该模型被用来解释这样的问题：如何在这种情况下验证在主支座平面上的弯曲屈曲。
模型用于

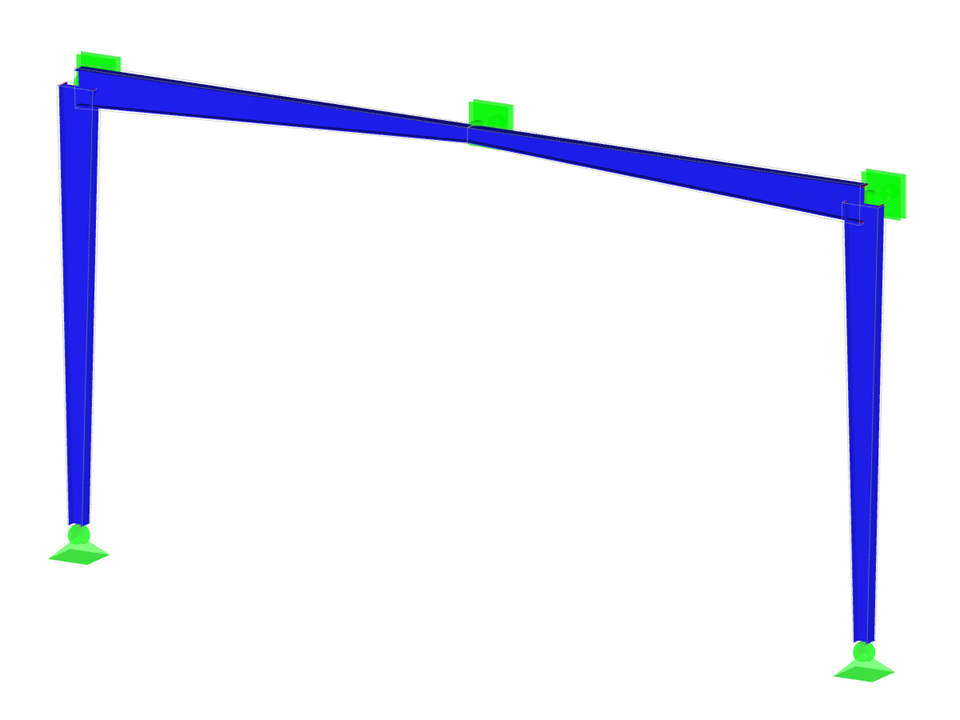

变截面钢框架结构
| 节点数目： | 5 |
| 线的数目 | 4 |
| 杆件数目： | 4 |
| 荷载工况数目 | 4 |
| 荷载组合数目 | 3 |
| 总重量 | 1,734 t |
| 翘曲区域尺寸 | 12.600 x 0.600 x 6.750 m |
| 软件版本 | 5.23.02 |
您可以下载该结构分析模型来进行专业练习，或者用于您的工程项目。 但是我们不保证模型的准确性或完整性，也不承担任何责任。
