问题
我想对一个结构构件的轴线定义侧向支座,有时作用在上翼缘,有时作用在下翼缘。 但是,只能对每一个杆件进行选择。 如何创建相关条目?
回复:

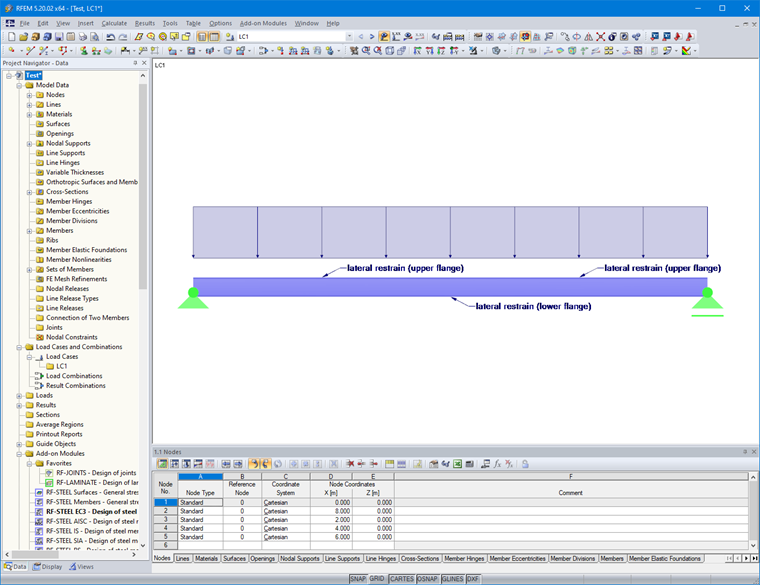

要在结构构件中添加不同的支座,必须由多个杆件组成,并且必须使用一组杆件进行设计。 因此可以对各个杆件分配不同的参数。 该视频显示了该操作步骤。
