Question

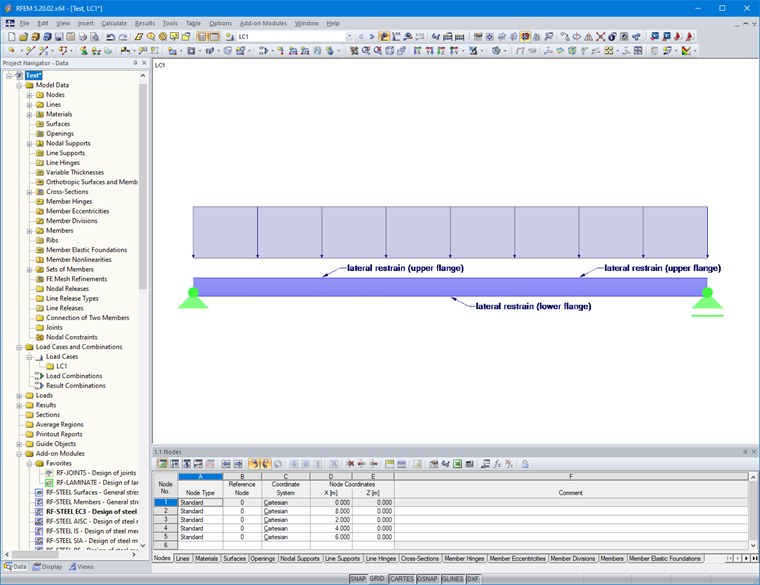

Je souhaite définir des maintiens latéraux agissant tantôt sur la semelle supérieure, tantôt sur la semelle inférieure, le long de l’axe du composant. Cependant, seule une position peut être sélectionnée pour chaque barre. Comment créer cette entrée ?
Réponse:
Un composant avec des maintiens différents doit être constitué de plusieurs barres et le calcul est effectué à l’aide d’un ensemble de barres. Des paramètres différents peuvent ensuite être définis pour chaque barre. Cette opération est expliquée dans la vidéo ci-contre.
