Frage

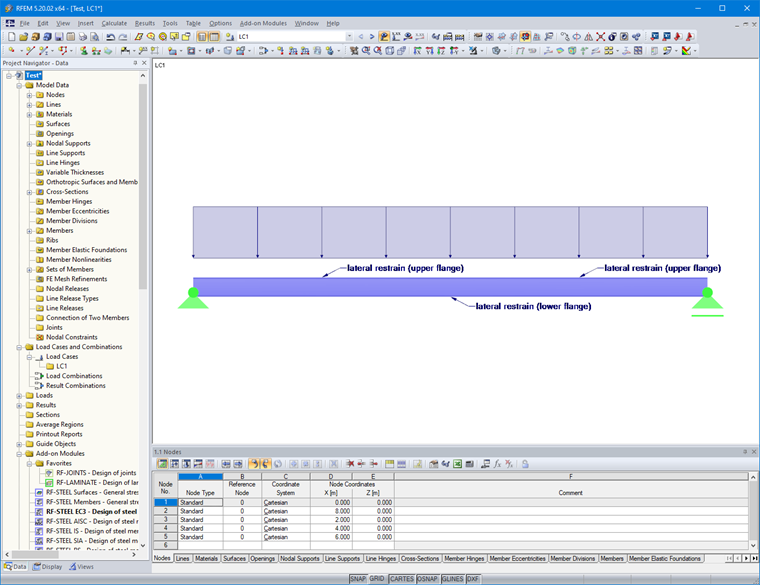

Entlang der Bauteilachse möchte ich seitliche Halterungen definieren, die jedoch mal am Obergurt wirken, mal am Untergurt. Pro Stab kann jedoch immer nur eine Position ausgewählt werden. Wie kann ich die Eingabe erzeugen?
Antwort:
Um ein Bauteil mit unterschiedlichen Stützungen zu versehen, muss dieses aus mehreren Stäben bestehen und die Bemessung mittels Stabsatz erfolgen. Den einzelnen Stäben können dann unterschiedliche Parameter zugeordnet werden. Die Vorgehensweise kann dem Video entnommen werden.
Haben Sie irgendwelche Fragen?
