Pregunta
Me gustaría definir apoyos laterales a lo largo del eje de un componente estructural que a veces actúa en el ala superior, a veces en el inferior. Sin embargo, solo es posible seleccionar un elemento para cada barra. ¿Cómo puedo crear la entrada?
Respuesta:

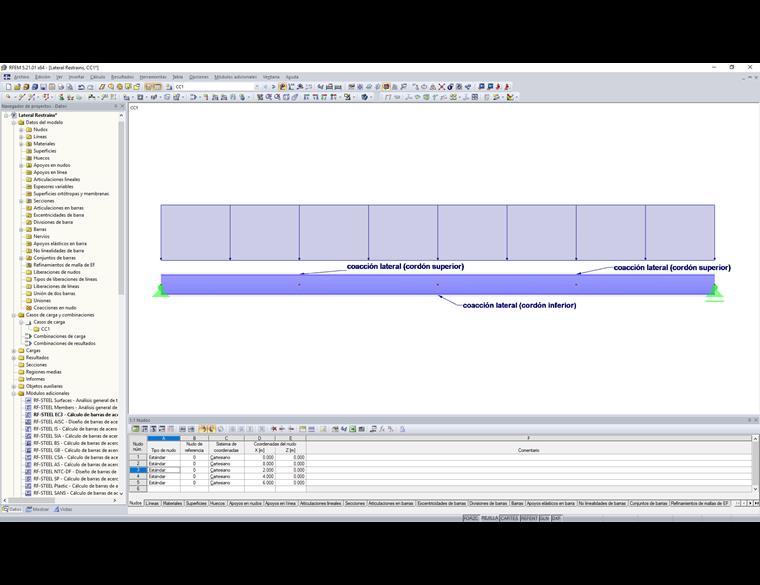

Para agregar diferentes apoyos a un componente estructural, este debe constar de varias barras y el cálculo se debe llevar a cabo utilizando un conjunto de barras. Entonces es posible asignar diferentes parámetros a las barras individuales. El vídeo muestra el procedimiento.
